首页  >  产品百科  >  3273202

3273202

产品分类: 背板连接器 - 配件
厂牌: PHOENIX CONTACT
产品描述: 菲尼克斯,接线板,PTFIX6/6X2,5-NS35ARD,Phoenix Contact 分线盒, 7路, 24A , 12 AWG线规格
供应商型号: Q-3273202
供应商: 国内现货
标准整包数: 10
PHOENIX CONTACT 背板连接器 - 配件 3273202

3273202概述

    产品概述

    产品简介

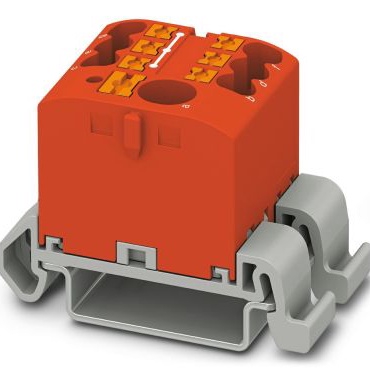

    PTFIX 6/6X2,5-NS35A RD是一款高度集成的配电端子块,适用于高电压和大电流的应用场景。这款端子块主要特点是具有水平对齐的结构,内置供电功能,可实现高达690V的额定电压和24A的额定电流。它拥有7个连接点,采用Push-in连接方式,适合工业控制、自动化设备等领域使用。
    应用领域
    这款配电端子块广泛应用于各种工业控制系统,如自动化生产线、电力系统、工业机械等,特别是在需要高效、可靠连接的场合。

    技术参数


    额定参数
    - 额定电压:690 V
    - 额定电流:24 A
    - 连接点数量:7个
    - 连接方式:Push-in连接
    导线连接参数
    - 负载接触:0.14 mm² - 4 mm²(刚性导线),0.14 mm² - 2.5 mm²(柔性导线)
    - 线路接触:0.5 mm² - 10 mm²(刚性导线),0.5 mm² - 6 mm²(柔性导线)
    安装参数
    - 安装类型:NS 35/7,5 或 NS 35/15
    - 颜色:红色
    绝缘材料
    - 绝缘等级:过电压类别III
    - 绝缘材料组:I
    - 相对温度指数:125°C
    环境适应性
    - 工作温度范围:-60°C至110°C(含自加热)
    - 储存/运输温度范围:-25°C至60°C
    - 允许湿度范围:20%至90%

    产品特点和优势


    产品特点
    1. 空间节省:通过横装设计,可节省高达50%的DIN轨道空间。
    2. 灵活使用:可进行DIN轨道安装、直接安装或粘合安装。
    3. 快速接线:采用无工具推入式直接连接技术,接线速度提高80%。
    4. 清晰布线:提供11种不同的颜色变体,方便识别和管理。
    5. 机械强度:经过多项机械测试,确保长期可靠使用。
    优势分析
    这款配电端子块凭借其高效的连接技术和紧凑的设计,在工业应用中表现出色。不仅提高了生产效率,还保证了系统的稳定性和可靠性,具有较强的市场竞争力。

    应用案例和使用建议


    使用场景
    该产品广泛应用于自动化生产线、电力系统、工业机械等场合,特别是在需要高电压、大电流的环境下。
    使用建议
    1. 合理规划布局:根据实际应用场景,选择合适的安装位置,避免干扰其他设备。
    2. 导线选择:根据导线的柔韧性和截面选择合适的连接方式。
    3. 定期检查:定期检查接线端子的状态,确保接线紧固,防止因松动导致的安全隐患。

    兼容性和支持


    兼容性
    PTFIX 6/6X2,5-NS35A RD支持多种连接和安装方式,可以与现有的DIN轨道系统和其他标准组件无缝对接。
    厂商支持
    凤凰联络提供了全面的技术支持和服务,包括详细的用户手册、在线技术支持和定期的产品更新信息。

    常见问题与解决方案


    常见问题及解决办法
    1. 接线松动:
    - 解决办法:定期检查并紧固接线端子。
    2. 连接不良:
    - 解决办法:确认连接方式正确,选择合适的导线类型。
    3. 环境适应性差:
    - 解决办法:确保安装位置符合工作温度和湿度的要求。

    总结和推荐


    综合评估
    PTFIX 6/6X2,5-NS35A RD凭借其高效的空间利用、快速的接线速度和可靠的机械性能,在工业应用中表现出色。特别适合于需要高效连接和高可靠性的工业控制领域。
    推荐使用
    鉴于其卓越的性能和广泛的适用性,我们强烈推荐这款配电端子块用于工业控制和自动化设备的应用。其高性价比和可靠性使其成为理想的选择。

3273202参数

参数
长*宽*高 45.7mm*25.2mm*28.7mm
安装方式 DIN导轨安装
零件状态 在售
包装方式 散装

3273202厂商介绍

PHOENIX CONTACT是一家全球领先的电气连接和自动化技术供应商,总部位于德国。公司专注于为工业环境提供创新的解决方案,包括电气连接、接口技术、工业以太网、现场总线系统、无线解决方案、电源模块、自动化组件和软件等。

主营产品分类包括:
1. 电气连接:提供各种类型的端子、连接器和电缆组件。
2. 接口技术:包括工业以太网、现场总线系统和无线解决方案。
3. 自动化组件:涵盖PLC、HMI、传感器和执行器等。
4. 软件:提供工程软件、可视化工具和数据分析解决方案。

应用领域广泛,涉及能源、交通、制造、建筑自动化等多个行业。

PHOENIX CONTACT的优势在于:
1. 技术创新:持续投入研发,提供前沿技术产品。
2. 质量保证:严格的质量控制流程,确保产品的可靠性和耐用性。
3. 全球网络:在全球设有分支机构,提供本地化服务和支持。
4. 定制解决方案:根据客户需求提供定制化的解决方案,满足特定应用需求。

3273202数据手册

厂牌 PDF简要描述 下载
PHOENIX CONTACT 背板连接器 - 配件 PHOENIX CONTACT 3273202 3273202数据手册

3273202封装设计

查看详情并下载
Symbol
Footprint
3D Model
