首页  >  产品百科  >  3069817

3069817

产品分类: 触头连接器 - 其他
厂牌: PHOENIX CONTACT
产品描述: 菲尼克斯,测试端子条,UTRE6-2/16,菲尼克斯 端子排, UTRE系列, 32路, 8.2mm节距, DIN 轨安装, 螺钉端接, 24 → 8 awg线规, 30A, 400 V
供应商型号: Q-3069817
供应商: 期货订购
标准整包数: 1

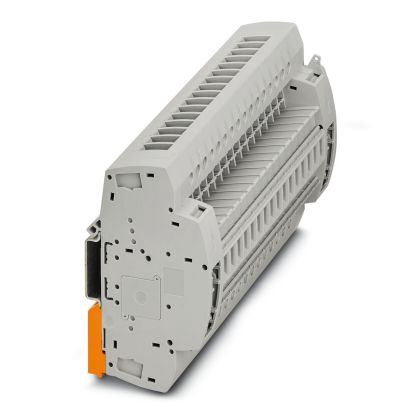

PHOENIX CONTACT 触头连接器 - 其他 3069817

3069817概述

    UTRE 6-2/16 测试端子条技术手册

    产品简介


    UTRE 6-2/16 是一款由 Phoenix Contact 生产的测试端子条。该产品适用于各种工业控制和自动化系统,提供一个稳固且高效的连接解决方案。其主要功能包括实现信号电流的传输,并能承受多次操作的应力。这款测试端子条具备高可靠性,能够满足最严格的电气需求。

    技术参数


    - 型号: UTRE 6-2/16
    - 编号: 3069817
    - 额定电压: 400 V AC/DC
    - 过电压类别: III
    - 额定跨距: 8.2 mm
    - 连接方式: 螺钉连接
    - 连接方法: 单级
    - 额定横截面积: 6 mm²
    - 允许导体横截面积范围: 0.2 mm² - 10 mm²
    - 最大负荷电流: 30 A (对于 10 mm² 导体)
    - 紧固扭矩: 1.5...1.8 Nm
    - 绝缘材料: PA
    - 温度指数 (DIN EN 60216-1): 125 °C
    - 耐燃性等级 (UL 746 B): 130 °C
    - 安装方式: DIN 导轨安装
    - 颜色: 灰色

    产品特点和优势


    - 成本效益:由于采用模块化设计和标准 CLIPLINE 完整配件,使得成本更为经济实惠。
    - 节省空间:紧凑的模块化结构使其非常适合有限空间的应用场合。
    - 高安全性和可靠性:集成的坚固开关接触设计能够应对最严格的需求,并且使用高质量材料确保即使经过多次操作后仍能传输信号电流。
    - 易于操作:螺钉连接和紧凑的尺寸使其易于安装和维护。

    应用案例和使用建议


    - 应用场景:广泛应用于工业自动化控制系统中,用于连接不同类型的电气设备。
    - 使用建议:在实际应用中,确保接线牢固并按照规定的紧固扭矩进行紧固。此外,由于其高安全性,建议在需要频繁测试的情况下使用。

    兼容性和支持


    - 兼容性:与 Phoenix Contact 的其他终端块和配件完全兼容,如插件桥 FBS 和盲塞 FBP。
    - 支持:厂商提供了详尽的技术文档和支持服务,以确保客户能够正确安装和使用该产品。

    常见问题与解决方案


    - 问题 1: 导体无法可靠连接。
    - 解决方案:确保导体横截面积在允许范围内,并按照规定扭矩拧紧螺钉。

    - 问题 2: 高温环境下设备失效。
    - 解决方案:选择合适的绝缘材料,并确保设备的工作温度不超过其温度指数限制。

    总结和推荐


    UTRE 6-2/16 测试端子条以其卓越的性能和可靠性,成为工业自动化系统的理想选择。它具有高成本效益、节省空间的特点,尤其适合空间有限的应用场合。强烈推荐此款产品用于需要高性能连接和稳定信号传输的应用环境中。
    此文章通过提取技术手册中的关键信息,并进行了详细整理,希望能为您提供有价值的产品和技术参考。如果您有任何进一步的需求或疑问,请随时联系我们。

3069817参数

参数
安装方式 DIN导轨安装

3069817厂商介绍

PHOENIX CONTACT是一家全球领先的电气连接和自动化技术供应商,总部位于德国。公司专注于为工业环境提供创新的解决方案,包括电气连接、接口技术、工业以太网、现场总线系统、无线解决方案、电源模块、自动化组件和软件等。

主营产品分类包括:
1. 电气连接:提供各种类型的端子、连接器和电缆组件。
2. 接口技术:包括工业以太网、现场总线系统和无线解决方案。
3. 自动化组件:涵盖PLC、HMI、传感器和执行器等。
4. 软件:提供工程软件、可视化工具和数据分析解决方案。

应用领域广泛,涉及能源、交通、制造、建筑自动化等多个行业。

PHOENIX CONTACT的优势在于:
1. 技术创新:持续投入研发,提供前沿技术产品。
2. 质量保证:严格的质量控制流程,确保产品的可靠性和耐用性。
3. 全球网络:在全球设有分支机构,提供本地化服务和支持。
4. 定制解决方案:根据客户需求提供定制化的解决方案,满足特定应用需求。

3069817数据手册

厂牌 PDF简要描述 下载
PHOENIX CONTACT 触头连接器 - 其他 PHOENIX CONTACT 3069817 3069817数据手册

3069817封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 2251.5928
10+ ¥ 2231.6672
库存: 100
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 2251.59
直接购买
加入购物车
