1386381

产品分类:
厂牌: PHOENIX CONTACT
产品描述:
供应商型号: AV-A-PXC1386381
供应商: Avnet
标准整包数: 50
PHOENIX CONTACT  1386381

1386381概述

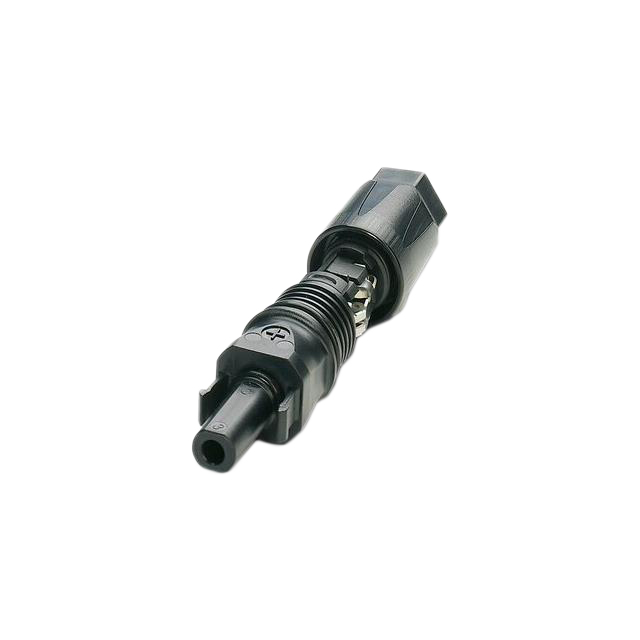

    # PHOENIX CONTACT PV-C3F-S 2,5-6(+) 光伏连接器技术手册

    产品简介


    PHOENIX CONTACT 的 PV-C3F-S 2,5-6(+) 是一款专为光伏系统设计的高性能连接器。该产品属于 SUNCLIX 系列,广泛应用于太阳能发电设备的电缆连接。凭借其可靠的连接方式、优异的电气性能及卓越的安全性,这款连接器是光伏系统中的关键组件,能够有效提升系统的稳定性和安全性。
    主要特点:
    - 连接方式:弹簧卡接式连接,便捷且安全。
    - 适用范围:额定电压高达 1100 V DC,额定电流最高可达 35 A。
    - 适配导线规格:支持截面积 2.5 mm² 至 6 mm² 的电缆。
    - 安装环境:适用于恶劣的工业和户外环境。
    该连接器主要用于光伏逆变器、电池板阵列、电力分配箱等设备之间,可确保高效、安全的电能传输。

    技术参数


    | 参数类别 | 参数值 |

    | 额定电压 | 1100 V DC |
    | 额定电流 | 35 A(6 mm²)
    30 A(4 mm²)
    20 A(2.5 mm²) |
    | 接触电阻 | ≤ 0.45 mΩ(插接状态) |
    | 插拔次数 | ≥ 100 次 |
    | 额定浪涌电压 | 12 kV (III/2)
    12.8 kV (III/3) |
    | 绝缘等级 | II |
    | 工作温度范围 | -40°C 至 +85°C(操作)
    -5°C 至 +50°C(装配) |
    | 外形尺寸 | 宽度:19 mm
    高度:19 mm
    长度:60.9 mm |
    | 防护等级 | IP66/IP68(插接状态) |
    此外,PV-C3F-S 2,5-6(+) 连接器符合国际标准 IEC 62852:2014/AMD1:2020,支持高效电能传输和长期稳定性。

    产品特点和优势


    特点
    1. 便捷的连接技术:采用弹簧卡接技术,无需工具即可快速连接或拆卸电缆。
    2. 高可靠性接触材料:银涂层触点可提供低接触电阻,减少能量损耗。
    3. 优良的防护性能:IP66/IP68 等级确保连接器在极端天气条件下依然保持稳定。
    4. 耐高温性能:能够在 -40°C 至 +85°C 的环境中可靠运行。
    5. 安全保护设计:插拔操作时无负载限制,避免意外损坏。
    优势
    - 高效性:大电流传输能力使其适用于光伏系统中高压、大电流的应用场景。
    - 耐用性:弹簧卡接结构的设计显著延长使用寿命。
    - 易于维护:无需专业工具即可完成维修和替换,降低维护成本。
    - 高性价比:集成了多种高性能特性,具有极高的市场竞争力。

    应用案例和使用建议


    应用案例
    1. 光伏逆变器连接:PV-C3F-S 2,5-6(+) 用于连接光伏电池板和逆变器,确保系统平稳运行。
    2. 分布式发电站:支持多台电池板并联连接,提升整体发电效率。
    3. 便携式储能系统:适合移动式储能设备,满足临时供电需求。
    使用建议
    1. 严格遵守安装指南:确保连接器按照标准操作规程进行安装和维护。
    2. 注意电缆布局:根据规定的最小弯曲半径铺设电缆,防止机械损伤。
    3. 定期检查:定期检查连接器是否存在松动或腐蚀现象,及时处理异常情况。

    兼容性和支持


    兼容性
    PV-C3F-S 2,5-6(+) 连接器与 PHOENIX CONTACT 的其他配件具有良好的兼容性,如配套的密封帽和线缆,以实现完整解决方案。
    厂商支持
    PHOENIX CONTACT 提供详尽的技术文档和支持服务,包括在线下载的安装指南、维护手册等。如有疑问,可通过官网获取更多技术支持。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 插入或拔出力过大 | 检查电缆规格是否匹配,确认导线裸露部分是否正确剥离。 |
    | 连接器发热严重 | 检查接触面是否清洁,确保触点完全插入到位。 |
    | 长期未使用时接头潮湿 | 使用配套的密封帽对连接器进行保护,避免湿气侵入。 |

    总结和推荐


    PHOENIX CONTACT PV-C3F-S 2,5-6(+) 光伏连接器以其高效的电气性能、便捷的操作方式和出色的环境适应能力,成为光伏系统中的首选产品。其卓越的防尘防水性能和银涂层触点设计,使其特别适合于严苛的工作环境。综上所述,我们强烈推荐此款连接器用于各类光伏设备的电缆连接。无论是稳定性、易用性还是性价比,它都表现出色,是一款值得信赖的优质产品。

1386381参数

参数
包装方式 散装

1386381厂商介绍

PHOENIX CONTACT是一家全球领先的电气连接和自动化技术供应商,总部位于德国。公司专注于为工业环境提供创新的解决方案,包括电气连接、接口技术、工业以太网、现场总线系统、无线解决方案、电源模块、自动化组件和软件等。

主营产品分类包括:
1. 电气连接:提供各种类型的端子、连接器和电缆组件。
2. 接口技术:包括工业以太网、现场总线系统和无线解决方案。
3. 自动化组件:涵盖PLC、HMI、传感器和执行器等。
4. 软件:提供工程软件、可视化工具和数据分析解决方案。

应用领域广泛,涉及能源、交通、制造、建筑自动化等多个行业。

PHOENIX CONTACT的优势在于:
1. 技术创新:持续投入研发,提供前沿技术产品。
2. 质量保证:严格的质量控制流程,确保产品的可靠性和耐用性。
3. 全球网络:在全球设有分支机构,提供本地化服务和支持。
4. 定制解决方案:根据客户需求提供定制化的解决方案,满足特定应用需求。

1386381数据手册

厂牌 PDF简要描述 下载
PHOENIX CONTACT PHOENIX CONTACT 1386381 1386381数据手册

1386381封装设计

查看详情并下载
Symbol
Footprint
3D Model
