3273416

产品分类: 背板连接器 - 配件
厂牌: PHOENIX CONTACT
产品描述: 菲尼克斯,接线板,PTFIX12X2,5-GGY,PTFIX 12X2,5-G GY
供应商型号: 651-3273416
供应商: Mouser
标准整包数: 1
PHOENIX CONTACT 背板连接器 - 配件 3273416

3273416概述

    # Phoenix Contact PTFIX 12×2.5-G 系列配电块技术综述

    产品简介

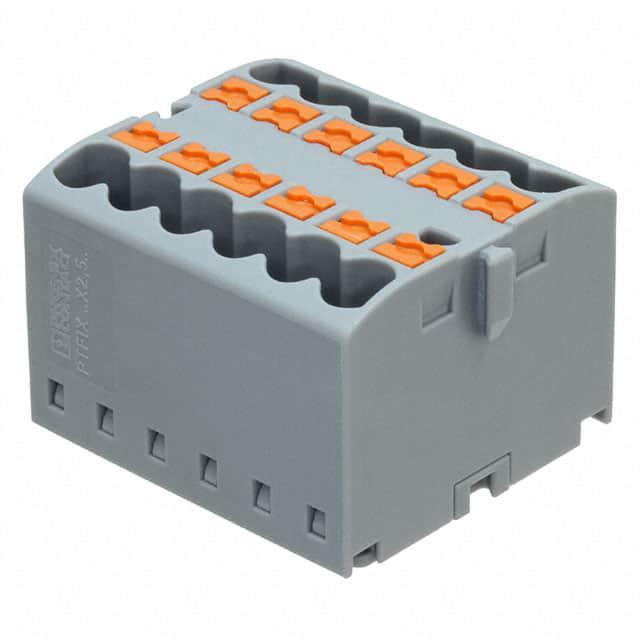

    Phoenix Contact PTFIX 12×2.5-G(型号3273416)是一种基本型接线端子块,属于工业配电和控制领域的基础元件。它具有12个连接点,适用于横截面积范围为0.14 mm²至4 mm²的导线,适用于多种工业应用。其独特的设计使其成为轨道交通、自动化设备和配电系统等场景的理想选择。
    主要功能:
    - 用于多个导线的可靠连接。
    - 提供模块化结构,可轻松进行并联扩展。
    - 支持Push-in直插式连接技术,简化安装流程。
    应用领域:
    - 工业自动化设备。
    - 轨道交通设备。
    - 配电柜及控制箱。
    - 其他需要高可靠性的配电场合。

    技术参数


    以下是该产品的关键技术参数和性能指标:
    | 参数类别 | 技术参数 |

    | 接线方式 | Push-in 直插式连接 |
    | 额定电压 | 450 V |
    | 额定电流 | 24 A |
    | 连接数量 | 12 |
    | 导线横截面积 | 固体:0.14 mm² 至 4 mm² |
    柔性:0.14 mm² 至 2.5 mm² |
    | 尺寸 | 宽度:31.5 mm |
    高度:22.7 mm |
    | 材料 | 绝缘材料:PA |
    | 防火等级 | UL 94 V0,DIN EN 45545-2 |
    | 额定冲击电压 | 6 kV |
    | 工作温度范围 | -60°C 至 +130°C |

    产品特点和优势


    1. 高效节省时间
    使用Push-in直插式连接技术,无需手动工具即可完成导线连接,从而将安装时间减少高达80%。

    2. 灵活安装方式
    支持胶粘、直接安装以及DIN导轨安装,可根据具体需求灵活选择安装方式。
    3. 清晰标识与高安全性
    提供11种不同颜色版本,便于识别电路;并通过严格的测试验证,确保符合国际标准如DIN EN 50155。
    4. 紧凑设计节省空间
    独特的横向排列设计使占位空间比传统产品减少50%,特别适合空间有限的应用场景。
    5. 卓越的电气性能
    最大承受电流可达32 A,满足高强度负载需求。

    应用案例和使用建议


    应用案例
    - 轨道交通设备:用于列车车厢内的高压电器控制箱中,连接多根高压导线以实现稳定供电。
    - 工业自动化:作为工业控制器与传感器之间的连接节点,保障复杂工业系统的正常运行。
    - 配电系统:作为主配电盘的一部分,为负载设备分配电力。
    使用建议
    - 在连接柔性导线时,建议使用带塑料套管的压接管以增强连接可靠性。
    - 建议定期检查连接部位是否松动,特别是在振动环境下的应用场合。
    - 针对特殊环境(如高温或低温),可考虑使用耐极端温差版本。

    兼容性和支持


    PTFIX 12×2.5-G系列端子块可与其他同系列模块兼容,允许自由组合构建大型配电网络。此外,Phoenix Contact提供了全面的技术支持和售后服务,确保客户在整个生命周期内获得最佳体验。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 导线连接不稳定 | 确保导线插入到位,必要时重新压接。 |
    | 长期使用后连接性能下降 | 定期检查并更换老化的端子块。 |
    | 环境温度超出额定范围 | 更换适合高温/低温的工作环境型号。 |

    总结和推荐


    PTFIX 12×2.5-G系列配电块凭借其创新的设计理念、卓越的技术参数以及广泛的应用场景,成为工业配电领域的一款明星产品。无论是效率提升还是成本节约方面,都表现优异。因此,强烈推荐在需要高可靠性、高安全性以及紧凑安装空间的应用场景中采用此产品。如果您正在寻找一款高性能的配电解决方案,Phoenix Contact的PTFIX 12×2.5-G无疑是最佳选择之一。
    版权所有© 2019 Phoenix Contact GmbH & Co. KG

3273416参数

参数
长*宽*高 28.19mm*31.2mm*21.2mm
安装方式 直接安装
零件状态 在售
包装方式 散装

3273416厂商介绍

PHOENIX CONTACT是一家全球领先的电气连接和自动化技术供应商,总部位于德国。公司专注于为工业环境提供创新的解决方案,包括电气连接、接口技术、工业以太网、现场总线系统、无线解决方案、电源模块、自动化组件和软件等。

主营产品分类包括:
1. 电气连接:提供各种类型的端子、连接器和电缆组件。
2. 接口技术:包括工业以太网、现场总线系统和无线解决方案。
3. 自动化组件:涵盖PLC、HMI、传感器和执行器等。
4. 软件:提供工程软件、可视化工具和数据分析解决方案。

应用领域广泛,涉及能源、交通、制造、建筑自动化等多个行业。

PHOENIX CONTACT的优势在于:
1. 技术创新:持续投入研发,提供前沿技术产品。
2. 质量保证:严格的质量控制流程,确保产品的可靠性和耐用性。
3. 全球网络:在全球设有分支机构,提供本地化服务和支持。
4. 定制解决方案:根据客户需求提供定制化的解决方案,满足特定应用需求。

3273416数据手册

厂牌 PDF简要描述 下载
PHOENIX CONTACT 背板连接器 - 配件 PHOENIX CONTACT 3273416 3273416数据手册

3273416封装设计

查看详情并下载
Symbol
Footprint
3D Model
