3273304

产品分类: 背板连接器 - 配件
厂牌: PHOENIX CONTACT
产品描述: 菲尼克斯,接线板,PTFIX12X2,5OG,Conn Distribution Terminal Block 12 POS Spring Clamp DIN Rail/Panel Mount 24A
供应商型号: 2850246
供应商: 海外现货
标准整包数: 1

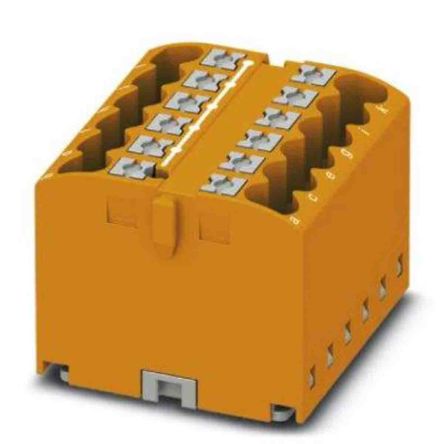

PHOENIX CONTACT 背板连接器 - 配件 3273304

3273304概述

    电子元器件产品技术手册

    1. 产品简介

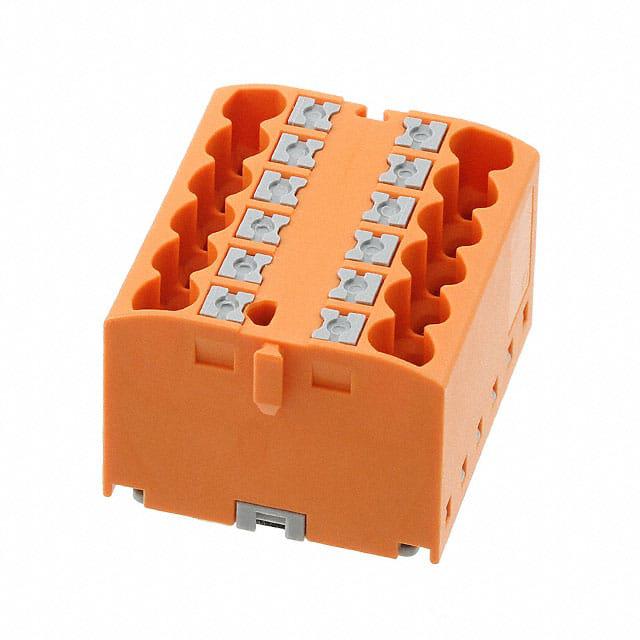

    本手册介绍的是型号为PTFIX 12X2,5 OG的分配块(Distribution Block),属于基础接线端子块(Basic Terminal Block)。该产品主要用于工业自动化控制领域,具有多个连接点,能够通过导电轴进行互联。它的设计旨在简化布线过程,提高安装效率。

    2. 技术参数


    - 基本参数
    - 连接方法:压入式连接(Push-in connection)
    - 最大连接数:12个
    - 额定电压:450 V
    - 额定电流:24 A
    - 连接横截面:0.14 mm² - 4 mm²
    - 跨距:31.5 mm(宽)× 28.6 mm(长)× 21.7 mm(高)
    - 颜色:橙色
    - 安装方式:DIN导轨安装
    - 工作温度范围:-60°C至+130°C
    - 绝缘材料:聚酰胺(PA),UL 94 V0级防火等级
    - 其他参数
    - 额定冲击电压:6 kV
    - 机械耐久性:符合DIN EN 50155标准的背手保护、手指保护
    - 振动测试结果:符合DIN EN 50155标准,加速度为3.12 g,频率范围5 Hz至250 Hz
    - 冲击测试结果:符合DIN EN 50155标准,加速度为30 g,持续时间18 ms
    - 环境合规性:符合RoHS标准,无有害物质超标

    3. 产品特点和优势


    - 时间节省:高达80%的时间节省,因为无需手动桥接即可安装
    - 便捷的导线连接:工具自由的压入式直接连接技术,方便快捷
    - 清晰布线:提供11种不同颜色选择,便于识别和区分
    - 灵活安装:支持DIN导轨安装、直立安装或粘贴安装
    - 空间节约:横置安装可节省高达50%的DIN导轨空间

    4. 应用案例和使用建议


    - 应用案例:适用于轨道交通车辆、工业自动化控制系统等领域,用于电气线路的连接和分配。
    - 使用建议:对于大型布线项目,建议采用多层结构来增加连接点数量。在需要多次连接的情况下,可选用相应的插件桥接,以实现更灵活的连接方案。

    5. 兼容性和支持


    - 兼容性:该产品可以与其他标准的DIN导轨安装设备兼容。同时,凤凰接触提供全面的技术支持和维护服务,确保用户能够顺利使用并维护该产品。
    - 支持和维护:凤凰接触公司提供详尽的产品文档和技术支持,涵盖安装、使用及维护的所有方面。

    6. 常见问题与解决方案


    - 问题1:如何正确连接导线?
    - 解决方案:将导线插入压入式连接孔,直至导线固定不动。
    - 问题2:长时间使用后是否会老化?
    - 解决方案:该产品采用耐高温、防火材料制成,符合UL 94 V0级防火标准,在正常使用条件下使用寿命较长。
    - 问题3:如何清洁?
    - 解决方案:使用柔软的干布轻轻擦拭,避免使用溶剂或腐蚀性液体。

    7. 总结和推荐


    PTFIX 12X2,5 OG分配块以其高效的安装时间、便捷的操作方式和高可靠性成为市场上的一款优秀产品。适用于多种场合,特别适合轨道交通、工业自动化控制等领域。推荐给对安装效率和系统可靠性有较高要求的应用场景。
    这款产品凭借其高效的时间节省、工具自由的连接技术和优良的绝缘材料,展现了出色的性能和竞争力。综上所述,PTFIX 12X2,5 OG是一款值得信赖的产品,建议用户根据具体需求考虑选用。

3273304参数

参数
长*宽*高 28.19mm*31.2mm*21.2mm
安装方式 直接安装
零件状态 在售
包装方式 散装

3273304厂商介绍

PHOENIX CONTACT是一家全球领先的电气连接和自动化技术供应商,总部位于德国。公司专注于为工业环境提供创新的解决方案,包括电气连接、接口技术、工业以太网、现场总线系统、无线解决方案、电源模块、自动化组件和软件等。

主营产品分类包括:
1. 电气连接:提供各种类型的端子、连接器和电缆组件。
2. 接口技术:包括工业以太网、现场总线系统和无线解决方案。
3. 自动化组件:涵盖PLC、HMI、传感器和执行器等。
4. 软件:提供工程软件、可视化工具和数据分析解决方案。

应用领域广泛,涉及能源、交通、制造、建筑自动化等多个行业。

PHOENIX CONTACT的优势在于:
1. 技术创新:持续投入研发,提供前沿技术产品。
2. 质量保证:严格的质量控制流程,确保产品的可靠性和耐用性。
3. 全球网络:在全球设有分支机构,提供本地化服务和支持。
4. 定制解决方案:根据客户需求提供定制化的解决方案,满足特定应用需求。

3273304数据手册

厂牌 PDF简要描述 下载
PHOENIX CONTACT 背板连接器 - 配件 PHOENIX CONTACT 3273304 3273304数据手册

3273304封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 64.1136
库存: 6
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: ¥ 64.11
