2909590

产品分类: 浪涌抑制器
厂牌: PHOENIX CONTACT
产品描述: 菲尼克斯,VAL-SEC-T2-3S-350VF-FM,?2类电涌保护器,浪涌保护器, VAL-SEC 系列, 3 相
供应商型号: Q-2909590
供应商: 期货订购
标准整包数: 1

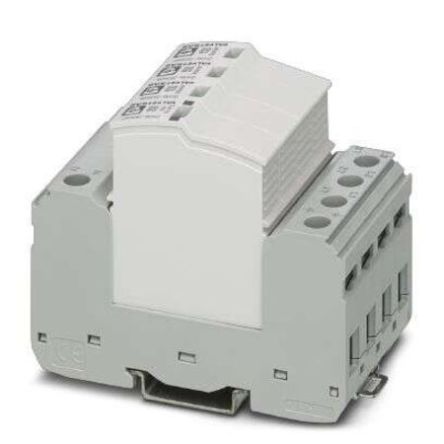

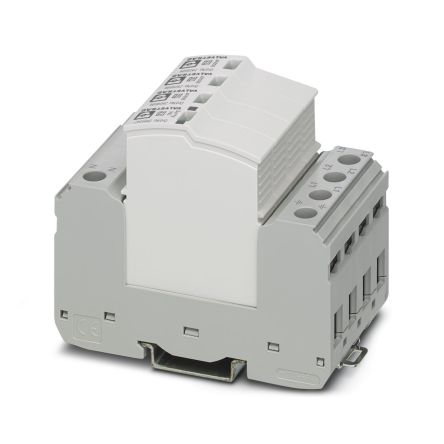

PHOENIX CONTACT 浪涌抑制器 2909590

2909590概述


    产品简介


    VAL-SEC-T2-3S-350VF-FM 型号2型避雷器 是一款可插拔的防浪涌保护装置,适用于符合II类/第II类标准的三相电源网络,特别设计用于独立的N线和PE线(五线系统:L1、L2、L3、N、PE)。此产品具备远程指示接触器,便于监测和维护。该产品不仅适用于广泛的工业应用,还适合特定类型的绝缘监测系统,具有无泄漏电流的独特优势。

    技术参数


    - 基本参数:
    - 额定频率:50 Hz (60 Hz)
    - 额定电压:240/415 V AC (TN-S)
    - 最大连续工作电压:L-N:350 V AC;L-PE:350 V AC;N-PE:264 V AC
    - 额定负载电流:L:40 A (Biconnect M4叉式电缆端子,6 mm²);N-PE:63 A (TWIN夹头2 x 10 mm²)
    - 电气特性:
    - 最大放电电流(8/20 µs):L-N:20 kA;L-PE:20 kA;N-PE:40 kA
    - 残余电流:IPE ≤ 1 µA
    - 雷电冲击电流额定值:In (8/20 µs):L-N:10 kA;L-PE:10 kA;N-PE:20 kA
    - 电压保护水平:Up (L-N) ≤ 1.5 kV;Up (L-PE) ≤ 2.3 kV;Up (N-PE) ≤ 1.5 kV
    - 最短响应时间:tA ≤ 100 ns
    - 安装和环境:
    - 安装类型:DIN导轨
    - 防护等级:IP20
    - 工作温度范围:-40°C 到 80°C
    - 存储和运输温度范围:-40°C 到 80°C
    - 环境湿度:5% 至 95%

    产品特点和优势


    - 广泛的适用性:该避雷器家族适用于多种应用,通过出色的能效协调实现从避雷针到设备保护的最佳保护效果。
    - 易于维护:模块化的设计使维护变得更加简单,可以通过简单的插拔方式进行更换。
    - 高信息量显示:机械/视觉状态指示器和远程指示接触器提供全面的信息显示,便于实时监控。
    - 紧凑设计:仅12 mm的狭窄设计节省了控制柜内的空间,且无需单独的后备保险丝即可达到200 A gG。
    - 无泄漏电流:结合了压敏电阻和气体放电管,确保在使用过程中的安全性。

    应用案例和使用建议


    应用案例:该避雷器常用于电力供应系统,如工业自动化、数据中心、风力发电站等场合,以保护设备免受雷击和浪涌电流的损害。
    使用建议:
    - 在安装时,确保正确连接所有电路,特别是确保N线和PE线的正确分离,避免短路。
    - 定期检查远程指示器的状态,确保及时发现并处理任何故障。
    - 注意维护保养,定期清洁和检查,以保持其最佳性能。

    兼容性和支持


    - 兼容性:该产品适用于DIN导轨安装,与其他常见的电气元件和设备兼容。
    - 支持和服务:制造商提供了详尽的技术支持文档和售后服务,用户可以在制造商的官方网站上获取更多信息。

    常见问题与解决方案


    1. 问题:如何判断避雷器是否正常工作?
    - 解决办法:通过远程指示器的状态显示来判断。若指示灯正常亮起,则表示避雷器工作正常。
    2. 问题:在何种情况下需要更换避雷器?
    - 解决办法:当避雷器的状态指示器显示故障或异常时,应及时更换新的避雷器。
    3. 问题:能否用于绝缘监测系统?
    - 解决办法:可以用于绝缘监测系统,因其结合了压敏电阻和气体放电管,且无泄漏电流。

    总结和推荐


    综上所述,VAL-SEC-T2-3S-350VF-FM 型号2型避雷器是一款高度可靠的防护设备,广泛应用于各类工业场景,具有优秀的电气性能和便捷的维护方式。其无泄漏电流、高信息量显示和紧凑设计等特点使其在市场上具有显著的竞争优势。因此,我们强烈推荐此产品用于各种需防雷保护的应用环境中。

2909590参数

参数
最大稳态电流 -
不同电流时R值 -
额定电流 -
额定电压 -
冷电阻 -
长*宽*高 49.2mm(宽度)*97.9mm(高度)
安装方式 DIN导轨安装

2909590厂商介绍

PHOENIX CONTACT是一家全球领先的电气连接和自动化技术供应商,总部位于德国。公司专注于为工业环境提供创新的解决方案,包括电气连接、接口技术、工业以太网、现场总线系统、无线解决方案、电源模块、自动化组件和软件等。

主营产品分类包括:
1. 电气连接:提供各种类型的端子、连接器和电缆组件。
2. 接口技术:包括工业以太网、现场总线系统和无线解决方案。
3. 自动化组件:涵盖PLC、HMI、传感器和执行器等。
4. 软件:提供工程软件、可视化工具和数据分析解决方案。

应用领域广泛,涉及能源、交通、制造、建筑自动化等多个行业。

PHOENIX CONTACT的优势在于:
1. 技术创新:持续投入研发,提供前沿技术产品。
2. 质量保证:严格的质量控制流程,确保产品的可靠性和耐用性。
3. 全球网络:在全球设有分支机构,提供本地化服务和支持。
4. 定制解决方案:根据客户需求提供定制化的解决方案,满足特定应用需求。

2909590数据手册

厂牌 PDF简要描述 下载
PHOENIX CONTACT 浪涌抑制器 PHOENIX CONTACT 2909590 2909590数据手册

2909590封装设计

查看详情并下载
Symbol
Footprint
3D Model
