2907834

产品分类: 浪涌抑制器
厂牌: PHOENIX CONTACT
产品描述: 浪涌保护器, TTC 系列
供应商型号: 2072768
供应商: 海外现货
标准整包数: 1

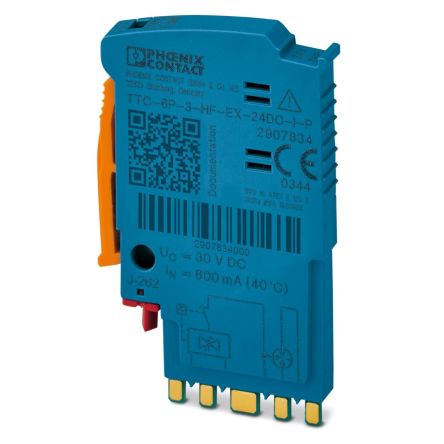

PHOENIX CONTACT 浪涌抑制器 2907834

2907834概述

    # Surge Protection Plug TTC-6P-3-HF-EX-24DC-I-P

    产品简介


    TTC-6P-3-HF-EX-24DC-I-P 是一款用于防爆信号电路的浪涌保护插头,特别适用于高频(HF)应用场合。这款产品具有3线Ex i信号电路设计,带有公共参考电位。它采用了紧凑型设计,不仅节省空间而且经济高效,适用于多种工业环境。
    主要功能
    - 用于高频(HF)应用的浪涌保护
    - 集成状态指示器,方便监控防护装置的状态
    - 具备机械状态指示和可选的远程信号传输功能
    - 适用于需要连续监测保护装置的应用
    应用领域
    - 工业自动化
    - 防爆系统
    - 石油化工行业
    - 矿业和地下设施

    技术参数


    电气特性
    - 额定电压:24 V DC
    - 最大持续电压:30 V DC
    - 额定电流:600 mA (40 °C)
    - 连接方式:插拔式连接
    - 浪涌保护故障消息:光学指示
    尺寸
    - 宽度:6.2 mm +0.1 mm
    - 高度:39 mm
    - 深度:60.3 mm
    材料规格
    - 色彩:蓝色 (RAL 5015), 灰色 (RAL 7042)
    - 阻燃等级:UL 94 V-0
    - 绝缘材料:PBT
    - 外壳材料:PBT
    工作环境
    - 防护等级:IP20
    - 工作温度范围:-40 °C 至 85 °C
    - 储存/运输温度范围:-40 °C 至 85 °C
    - 海拔高度:≤ 2000 m (a.s.l.)
    - 相对湿度:5% 至 95%

    产品特点和优势


    优势
    - 节省空间:总宽度仅6 mm,空间占用小且成本低。
    - 连续监测:集成状态指示器,便于连续监控保护装置状态。
    - 易于测试:支持用CHECKMASTER 2进行简单测试和文档记录。
    - 操作灵活:在维护时不会影响信号,由于其阻抗中性的插入和移除方式。

    应用案例和使用建议


    应用案例
    - 在石油和天然气行业中用于保护防爆信号电路免受过电压的影响。
    - 在化工厂中,用于关键控制系统的保护,确保高可靠性。
    使用建议
    - 在选择安装位置时,确保工作温度和相对湿度在允许范围内。
    - 定期检查状态指示器,确保及时发现并处理潜在问题。
    - 在维护时使用合适的工具,避免不必要的损坏。

    兼容性和支持


    兼容性
    - 与所有标准的3线Ex i信号电路兼容。
    - 支持与多种终端块的组合使用,提高灵活性。
    厂商支持
    - 通过官方下载中心提供各类认证证书和技术支持文档。
    - 详细的产品说明书可以在制造商网站上找到。

    常见问题与解决方案


    常见问题
    1. 安装过程中插头无法插入
    - 解决方法:检查是否正确插入到基座元素上,并确认型号匹配。
    2. 状态指示器不亮
    - 解决方法:确认电源电压是否正常,并检查连接线是否有松动或断裂。
    3. 维护时信号受影响
    - 解决方法:按照正确的方式进行阻抗中性的插入和移除,确保信号稳定。

    总结和推荐


    综合评估
    TTC-6P-3-HF-EX-24DC-I-P 浪涌保护插头是一款性能卓越、安全可靠的电子元件,尤其适合应用于高频环境下需要严格保护的关键信号电路。其独特的设计和多种认证确保了产品在严苛工业环境下的长期稳定运行。
    推荐
    鉴于其出色的设计、丰富的功能以及广泛的适用性,我们强烈推荐此款产品给那些需要高性能浪涌保护的行业用户。无论是工业自动化还是防爆系统,TTC-6P-3-HF-EX-24DC-I-P都能提供可靠保障。

2907834参数

参数
额定电流 -
额定电压 -
冷电阻 -
最大稳态电流 -
不同电流时R值 -
安装方式 底座安装
包装方式 散装

2907834厂商介绍

PHOENIX CONTACT是一家全球领先的电气连接和自动化技术供应商,总部位于德国。公司专注于为工业环境提供创新的解决方案,包括电气连接、接口技术、工业以太网、现场总线系统、无线解决方案、电源模块、自动化组件和软件等。

主营产品分类包括:
1. 电气连接:提供各种类型的端子、连接器和电缆组件。
2. 接口技术:包括工业以太网、现场总线系统和无线解决方案。
3. 自动化组件:涵盖PLC、HMI、传感器和执行器等。
4. 软件:提供工程软件、可视化工具和数据分析解决方案。

应用领域广泛,涉及能源、交通、制造、建筑自动化等多个行业。

PHOENIX CONTACT的优势在于:
1. 技术创新:持续投入研发,提供前沿技术产品。
2. 质量保证:严格的质量控制流程,确保产品的可靠性和耐用性。
3. 全球网络:在全球设有分支机构,提供本地化服务和支持。
4. 定制解决方案:根据客户需求提供定制化的解决方案,满足特定应用需求。

2907834数据手册

厂牌 PDF简要描述 下载
PHOENIX CONTACT 浪涌抑制器 PHOENIX CONTACT 2907834 2907834数据手册

2907834封装设计

查看详情并下载
Symbol
Footprint
3D Model
