首页  >  产品百科  >  3273138

3273138

产品分类: 背板连接器 - 配件
厂牌: PHOENIX CONTACT

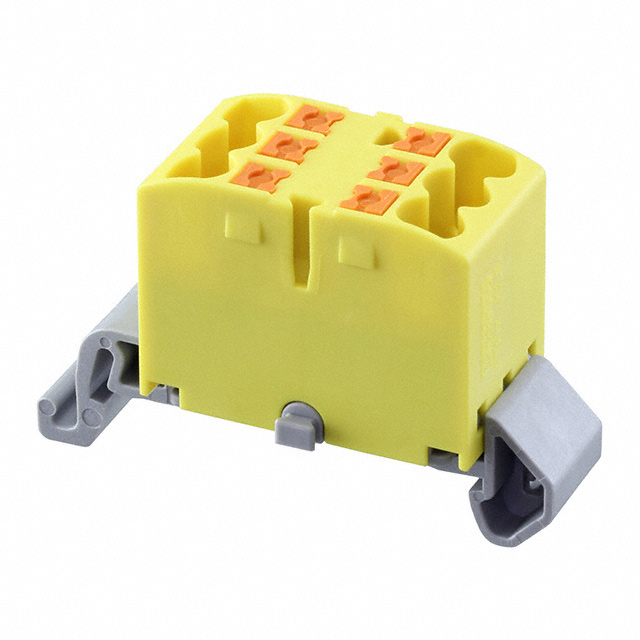

产品描述: 菲尼克斯,接线板,PTFIX6X2,5-NS35AYE,Conn Distribution Terminal Block 6 POS Spring Clamp DIN Rail/Panel Mount 24A
供应商型号: Q-3273138
供应商: 国内现货
标准整包数: 10
PHOENIX CONTACT 背板连接器 - 配件 3273138

3273138概述


    产品简介


    PTFIX 6X2,5-NS35A YE 分布式终端块 是一款适用于工业控制系统的高可靠性配电设备。这款产品采用水平对齐设计,具有最多6个连接点,能够实现便捷、安全的电路连接。它特别适合于工业自动化、楼宇自动化等领域,适用于需要高效配电和可靠连接的应用场景。

    技术参数


    - 额定电压: 690 V
    - 额定电流: 24 A
    - 连接方式: 压入式直接连接
    - 适用导线截面积: 刚性导线:0.14 mm² 至 4 mm²;柔性导线:0.14 mm² 至 2.5 mm²
    - 安装方式: DIN导轨安装、直接安装、胶粘安装
    - 颜色: 黄色(RAL 1018)
    - 尺寸: 宽度16 mm,高度45.7 mm,深度30.9 mm(NS 35/7.5)

    产品特点和优势


    - 便捷的连接: 通过压入式直接连接技术,实现了工具无需的快速接线。
    - 灵活的应用: 支持多种安装方式,如DIN导轨安装、直接安装及胶粘安装。
    - 节省空间: 横向安装可节省高达50%的DIN导轨空间。
    - 高效的安装: 立即安装的模块化设计避免了手动跨接,节省安装时间达80%。
    - 清晰的布线: 提供11种不同的颜色选择,便于识别和布线。

    应用案例和使用建议


    应用场景:
    1. 工业自动化: 用于生产线上的电气控制系统,确保电源稳定分配。
    2. 楼宇自动化: 适用于楼宇内的智能配电系统,提高能效管理。
    使用建议:
    - 在多个模块对齐安装时,建议在连接点下方放置DIN导轨适配器或法兰件,以确保稳定性。
    - 使用指定的DIN导轨适配器PTFIX-NS35时,确保模块不超出一半的导轨长度。
    - 根据具体应用场景和导线规格,合理选择合适的连接方式(刚性或柔性导线)。

    兼容性和支持


    兼容性:
    - 安装方式: DIN导轨/固定支撑(NS 35/7.5, NS 35/15)
    - 连接标准: 符合IEC 60947-7-1标准
    支持:
    - 凭借多国认证(如UL, CSA, VDE等),确保在全球范围内使用时的安全性。
    - 出厂前经过严格的机械强度、电气性能测试,保障产品可靠性。

    常见问题与解决方案


    1. Q: 如何处理导线截面不同导致的连接问题?
    - A: 确保导线截面符合手册中的规范,对于刚性导线范围为0.14 mm²至4 mm²,柔性导线为0.14 mm²至2.5 mm²。
    2. Q: 如何判断模块安装是否正确?
    - A: 参照产品手册的安装图和电路图进行安装,确保每个模块的连接符合电气安全标准。
    3. Q: 如何提升模块在极端环境下的稳定性?
    - A: 确保模块安装时遵循手册中的安装指南,并使用适当的保护措施(如防尘罩)来应对高温、低温和湿度变化。

    总结和推荐


    PTFIX 6X2,5-NS35A YE 分布式终端块是一款集便捷、可靠和高效于一体的优质配电设备。其显著的特点包括工具无需的快速连接、节省时间和空间的设计,以及适用于广泛工业应用的支持能力。无论是从技术规格还是实际应用来看,它都表现出色。因此,强烈推荐用于需要高效配电和可靠连接的工业自动化及楼宇自动化系统中。

3273138参数

参数
长*宽*高 45.7mm*15.6mm*28.7mm
安装方式 DIN导轨安装
零件状态 在售
包装方式 散装

3273138厂商介绍

PHOENIX CONTACT是一家全球领先的电气连接和自动化技术供应商,总部位于德国。公司专注于为工业环境提供创新的解决方案,包括电气连接、接口技术、工业以太网、现场总线系统、无线解决方案、电源模块、自动化组件和软件等。

主营产品分类包括:
1. 电气连接:提供各种类型的端子、连接器和电缆组件。
2. 接口技术:包括工业以太网、现场总线系统和无线解决方案。
3. 自动化组件:涵盖PLC、HMI、传感器和执行器等。
4. 软件:提供工程软件、可视化工具和数据分析解决方案。

应用领域广泛,涉及能源、交通、制造、建筑自动化等多个行业。

PHOENIX CONTACT的优势在于:
1. 技术创新:持续投入研发,提供前沿技术产品。
2. 质量保证:严格的质量控制流程,确保产品的可靠性和耐用性。
3. 全球网络:在全球设有分支机构,提供本地化服务和支持。
4. 定制解决方案:根据客户需求提供定制化的解决方案,满足特定应用需求。

3273138数据手册

厂牌 PDF简要描述 下载
PHOENIX CONTACT 背板连接器 - 配件 PHOENIX CONTACT 3273138 3273138数据手册

3273138封装设计

查看详情并下载
Symbol
Footprint
3D Model
