5603859

产品分类: 浪涌抑制器
厂牌: PHOENIX CONTACT
产品描述: 280V(DC) 67mm(长度)*50mm(高度)
供应商型号: 277-7933-ND
供应商: Digi-Key
标准整包数: 1

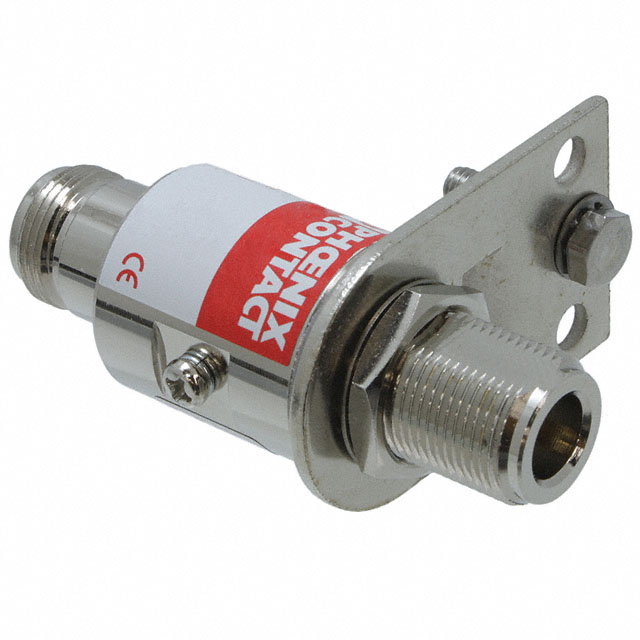

PHOENIX CONTACT 浪涌抑制器 5603859

5603859概述

    电子元器件产品技术手册解析:COAXTRAB CN-UB-280DC Surge Voltage Protection Adapter

    1. 产品简介


    Phoenix Contact推出的COAXTRAB CN-UB-280DC是一款专为无线通信设备设计的浪涌电压保护适配器,旨在保护无线电台、模块电话基站以及移动通信系统免受雷击或其他电涌引起的损害。该设备通过气体放电管提供可靠保护,能够有效应对高达20 kA的浪涌电流冲击。CN-UB-280DC具备两种配置:一种为N型公母连接器组合,另一种为N型母母连接器组合,广泛适用于不同应用场景。

    2. 技术参数


    以下为COAXTRAB CN-UB-280DC的关键技术指标:
    | 参数类别 | 规格值 |

    | 最大连续工作电压 | DC 280 V |
    | 最大电路工作电流 | 5 A(25°C) |
    | 额定放电浪涌电流 | 20 kA(8/20 μs测试曲线) |
    | 响应时间 | ≤100 ns |
    | 输出电压(1 kV/s波形线到屏蔽) | ≤700 V |
    | 插入损耗(50 Ω系统) | ≤0.1 dB(1.2 GHz以下) |
    | 波动驻波比(SWR) | 1.1至2.0 GHz范围内 |
    | 工作温度范围 | -20°C 至 +80°C |
    此外,该产品具备高频率功率处理能力(SWR=1.1时可达700 W),并且支持通过更换气体放电管实现长期耐用性。
    3. 产品特点与优势
    1. 高性能气体放电管:采用高效的气体放电管,可在极端环境下持续工作,保障基站运行稳定。
    2. 模块化设计:两种不同的连接器配置满足多样化需求。
    3. 简易安装与维护:支持快速拆卸和更换气体放电管,减少停机时间和维修成本。
    4. 优异的高频特性:低插入损耗确保信号完整性不受影响。
    5. 高可靠性接地系统:提供独立接地端子,提升抗雷击能力,避免接地环路问题。
    4. 应用案例与使用建议
    典型应用场景:
    - 无线电台信号传输保护
    - 模块化手机基站防护
    - 移动通信基础设施的电磁兼容保护
    使用建议:
    - 将适配器尽可能靠近无线电安装,以缩短信号路径。
    - 确保设备外壳可靠接地,并采用短且直的接地线。
    - 避免接地线形成不必要的回路,确保单一接地点。
    - 定期检查和更换放电管,以保证持续保护效果。

    5. 兼容性和支持


    COAXTRAB CN-UB-280DC可兼容多种N型连接器设备,包括常见的无线通信模块和天线系统。Phoenix Contact提供全方位的技术支持和售后服务,用户可通过官方网站或客户服务热线获取帮助。

    6. 常见问题与解决方案


    | 问题描述 | 解决方案 |

    | 放电管无法完全插入 | 确保放电管位于螺纹帽的凹槽中,重新安装螺纹帽。 |
    | 接地电阻过高 | 使用多股铜线连接并确保接触良好。 |
    | 信号质量下降 | 检查插入损耗和驻波比,必要时更换适配器。 |
    7. 总结与推荐
    COAXTRAB CN-UB-280DC凭借其卓越的浪涌保护能力和高度集成的设计,在无线通信和移动通信领域表现出色。它不仅能够显著提高设备的安全性,还简化了安装与维护流程。对于需要高频信号保护的无线基站和移动通信设施而言,该产品无疑是理想选择。强烈推荐使用此适配器以提升系统的可靠性和稳定性。
    如有更多疑问,请访问Phoenix Contact官网或联系当地经销商咨询。

5603859参数

参数
最大稳态电流 -
不同电流时R值 -
额定电流 -
额定电压 280V(DC)
冷电阻 -
长*宽*高 67mm(长度)*50mm(高度)
应用等级 工业级
零件状态 在售
包装方式 散装

5603859厂商介绍

PHOENIX CONTACT是一家全球领先的电气连接和自动化技术供应商,总部位于德国。公司专注于为工业环境提供创新的解决方案,包括电气连接、接口技术、工业以太网、现场总线系统、无线解决方案、电源模块、自动化组件和软件等。

主营产品分类包括:
1. 电气连接:提供各种类型的端子、连接器和电缆组件。
2. 接口技术:包括工业以太网、现场总线系统和无线解决方案。
3. 自动化组件:涵盖PLC、HMI、传感器和执行器等。
4. 软件:提供工程软件、可视化工具和数据分析解决方案。

应用领域广泛,涉及能源、交通、制造、建筑自动化等多个行业。

PHOENIX CONTACT的优势在于:
1. 技术创新:持续投入研发,提供前沿技术产品。
2. 质量保证:严格的质量控制流程,确保产品的可靠性和耐用性。
3. 全球网络:在全球设有分支机构,提供本地化服务和支持。
4. 定制解决方案:根据客户需求提供定制化的解决方案,满足特定应用需求。

5603859数据手册

厂牌 PDF简要描述 下载
PHOENIX CONTACT 浪涌抑制器 PHOENIX CONTACT 5603859 5603859数据手册

5603859封装设计

查看详情并下载
Symbol
Footprint
3D Model
