3273878

产品分类: 背板连接器 - 配件
厂牌: PHOENIX CONTACT
产品描述: 菲尼克斯,接线板,PTFIX10/12X4GY,
供应商型号: 651-3273878
供应商: Mouser
标准整包数: 1

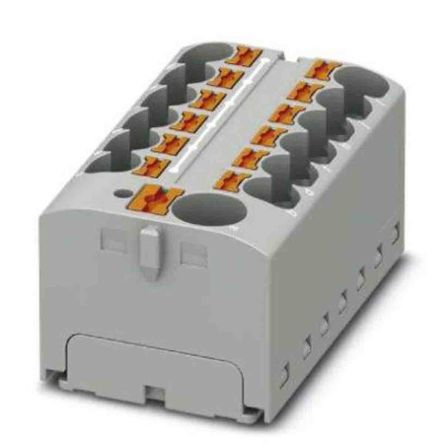

PHOENIX CONTACT 背板连接器 - 配件 3273878

3273878概述


    产品简介

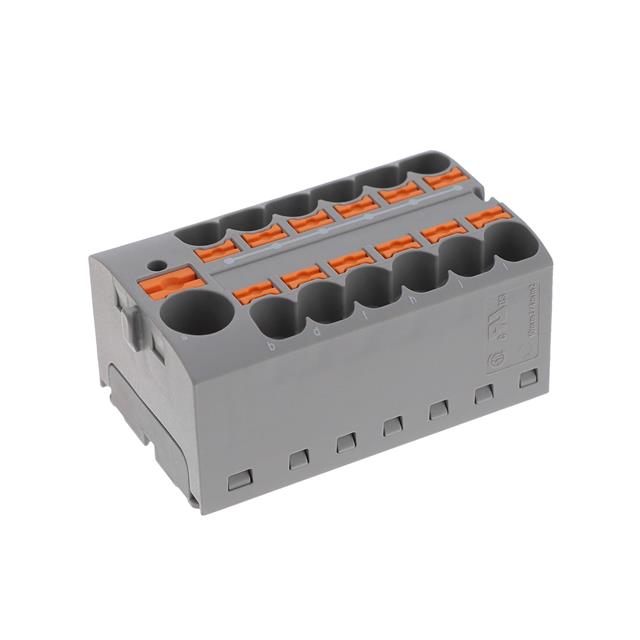

    PTFIX 10/12X4 GY 分布式终端块是一款基本型的终端块,主要用于电源分配。该产品具备多个关键特性,如标准电压为450V,额定电流为32A,适用于工业控制和自动化系统中的各种电力和信号传输应用。

    技术参数


    - 基本规格
    - 额定电压:450V
    - 额定电流:32A
    - 连接方式:推入式连接
    - 推入式连接线接触:0.2 mm² - 6 mm²
    - 额定线接触截面:10 mm²
    - 线接触截面:0.5 mm² - 10 mm²
    - 性能参数
    - 最大负载电流:41A
    - 额定浪涌电压:6kV
    - 最大功率损耗(额定条件):1.02W
    - 最高耐温范围:-60°C 至 110°C
    - 安装方式
    - 适用导轨:DIN导轨适配器,直接安装(法兰)
    - 安装类型:自由悬挂,DIN导轨适配器安装
    - 机械属性
    - 宽度:46.3mm
    - 高度:28.6mm
    - 深度:21.7mm
    - 材料规格
    - 颜色:灰色(RAL 7042)
    - 材质:聚酰胺(PA)

    产品特点和优势


    PTFIX 10/12X4 GY 分布式终端块的主要特点是其推入式连接设计,简化了安装过程,提高了可靠性。此外,它具有多种保护特性,包括过电压类别III和污染等级3,适合在恶劣环境中使用。该产品还符合多项国际标准,如IEC 60998-2-2和DIN EN 50155,确保其在各种应用场景中的稳定性和安全性。

    应用案例和使用建议


    该产品广泛应用于电力配电系统、工业控制和自动化系统等领域。例如,在铁路车辆上的电力分配系统中,PTFIX 10/12X4 GY 能够有效地管理各种导体的连接,提高系统的可靠性和安全性。
    使用建议:
    - 在多模块排列时,建议在连接点下方放置一个DIN导轨适配器,以保持平衡。
    - 确保在安装过程中严格遵守规定的温度和湿度范围,以保证产品的最佳性能。

    兼容性和支持


    该产品与其他同类产品兼容,并支持多种安装方式。制造商提供了详细的技术文档和支持服务,帮助客户更好地理解和使用该产品。

    常见问题与解决方案


    - 问题1: 如何正确剥离导线?
    - 解决方案: 导线剥离长度应在10mm至12mm之间,具体根据导线的截面积选择合适的长度。

    - 问题2: 如何判断产品是否达到最大负载电流?
    - 解决方案: 参照产品手册中的最大负载电流值(41A),并确保不超过额定值。

    总结和推荐


    综上所述,PTFIX 10/12X4 GY 分布式终端块是一款高度可靠的产品,适合于需要高性能电力分配的应用场合。其强大的兼容性、多样化的安装方式和详尽的技术支持使其在市场上具有显著的竞争优势。因此,强烈推荐此产品给需要进行电力分配的客户。
    本文信息来源: [Phoenix Contact官网](https://www.phoenixcontact.com/us/products/3273878)

3273878参数

参数
安装方式 直接安装
包装方式 散装
