2908205

产品分类: 浪涌抑制器
厂牌: PHOENIX CONTACT
产品描述: 浪涌保护器, TTC 系列
供应商型号: 2072793
供应商: 海外现货
标准整包数: 1

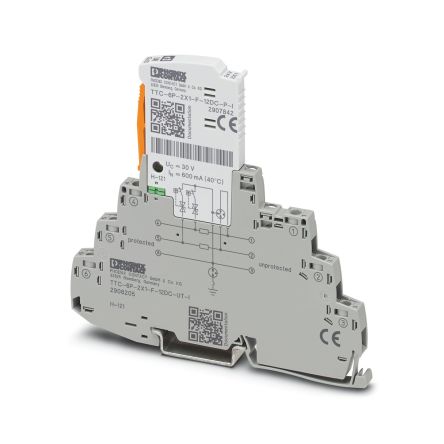

PHOENIX CONTACT 浪涌抑制器 2908205

2908205概述


    产品简介


    TTC-6P-2X1-F-12DC-UT-I:高性能浪涌保护装置
    TTC-6P-2X1-F-12DC-UT-I是一款专为模块化控制技术(MCR技术)设计的浪涌保护装置。它适用于具有共同参考电位的两根信号线,例如数字输入/输出信号保护。该装置采用了间接接地方式,通过气体放电管实现可靠保护,适用于安全相关电路(最高达到SIL 3等级)。凭借其紧凑的设计和高可靠性,该产品广泛应用于工业自动化、通信系统及各类电子设备保护场景。

    技术参数


    以下列出了TTC-6P-2X1-F-12DC-UT-I的主要技术规格:
    | 参数名称 | 规格值 |

    | 类型 | 浪涌保护模块,模块化设计 |
    | 最大持续电压UC | 直流15 V;交流10 V |
    | 额定电流 | 600 mA(在56°C条件下) |
    | 连接方式 | 螺钉连接 |
    | 导体截面积(灵活导体) | 0.2 mm² 至 2.5 mm² |
    | 导体截面积(刚性导体) | 0.2 mm² 至 4 mm² |
    | 导体截面积(AWG) | 24至12 AWG |
    | 工作温度范围(操作) | -40°C 至 85°C |
    | 工作温度范围(存储/运输) | -40°C 至 85°C |
    | 工作湿度范围 | 5% 至 95% |
    | 尺寸 | 宽度6.2 mm +0.1 mm;高度105.8 mm;深度100 mm |
    | 绝缘材料 | PBT(阻燃等级UL 94 V-0) |
    | 接触电阻 | 每路径1.65Ω ±20% |
    | 响应时间 | 线-地:≤100 ns;线-信号地:≤1 ns |
    | 冲击耐久性(线-地) | ≤500 A |
    | 冲击耐久性(线-信号地) | ≤500 A |
    | 电压保护水平Up(线-地) | ≤145 V(C1等级) |
    | 电压保护水平Up(线-信号地) | ≤30 V(C3等级) |

    产品特点和优势


    TTC-6P-2X1-F-12DC-UT-I的核心优势体现在以下几个方面:
    1. 紧凑设计:仅6.2 mm宽度,大幅节省安装空间,同时降低了成本。
    2. 高可靠性监控:具备连续监测功能,并带有机械状态指示器,可选配远程信号传输功能。
    3. 免干扰操作:在维护期间不影响信号传输,实现无损插入和拔除。
    4. 适用性强:能够满足各种复杂工况下的浪涌保护需求,如安全电路、通信系统和自动化控制。

    应用案例和使用建议


    应用案例:
    - 工业自动化控制:保护数字输入输出信号免受雷击或电网波动的影响。
    - 通信设备:保障通信链路的安全运行。
    - 轨道交通:确保信号传输系统的稳定性和安全性。
    使用建议:
    1. 安装注意事项:确保浪涌保护装置正确安装于DIN导轨上,并根据说明书连接好各信号线。
    2. 定期检查:利用配套的远程监控功能及时发现故障信号并采取措施。
    3. 匹配环境条件:依据工作环境选择合适的防护等级,如高温或高湿环境需额外加装保护套件。

    兼容性和支持


    TTC-6P-2X1-F-12DC-UT-I支持广泛的配件系列,包括标记条、端盖、屏蔽连接件和远程监控模块等。同时,Phoenix Contact提供详尽的技术支持和售后服务,包括在线文档下载、现场培训和技术咨询。

    常见问题与解决方案


    | 问题描述 | 解决方案 |

    | 状态指示灯不亮 | 检查连接线路是否正常,确认电源供给是否符合要求。 |
    | 保护插头无法牢固插入 | 确保螺丝已紧固到规定扭矩范围(0.5 Nm至0.6 Nm)。 |
    | 设备未触发响应 | 检查负载侧是否存在异常高压或瞬态脉冲信号。 |

    总结和推荐


    TTC-6P-2X1-F-12DC-UT-I以其紧凑的体积、高效的安全保护性能和出色的耐用性,成为电子元器件市场中的佼佼者。其适配多种应用场景的特点使其成为工业自动化、通信设备和铁路系统等领域不可或缺的组件之一。综上所述,我们强烈推荐该产品作为关键设备的浪涌保护解决方案。对于需要高性能浪涌保护的产品用户来说,这款设备无疑是最佳选择。
    凤凰联系方式:
    官网地址:[https://www.phoenixcontact.com](https://www.phoenixcontact.com)
    技术支持热线:+49 (0) 5235-3 00
    邮箱:info@phoenixcontact.com

2908205参数

参数
冷电阻 -
最大稳态电流 -
不同电流时R值 -
额定电流 600mA
额定电压 12V(DC)
长*宽*高 100mm*6.2mm*105.8mm
安装方式 DIN导轨安装
包装方式 散装

2908205厂商介绍

PHOENIX CONTACT是一家全球领先的电气连接和自动化技术供应商,总部位于德国。公司专注于为工业环境提供创新的解决方案,包括电气连接、接口技术、工业以太网、现场总线系统、无线解决方案、电源模块、自动化组件和软件等。

主营产品分类包括:
1. 电气连接:提供各种类型的端子、连接器和电缆组件。
2. 接口技术:包括工业以太网、现场总线系统和无线解决方案。
3. 自动化组件:涵盖PLC、HMI、传感器和执行器等。
4. 软件:提供工程软件、可视化工具和数据分析解决方案。

应用领域广泛,涉及能源、交通、制造、建筑自动化等多个行业。

PHOENIX CONTACT的优势在于:
1. 技术创新:持续投入研发,提供前沿技术产品。
2. 质量保证:严格的质量控制流程,确保产品的可靠性和耐用性。
3. 全球网络:在全球设有分支机构,提供本地化服务和支持。
4. 定制解决方案:根据客户需求提供定制化的解决方案,满足特定应用需求。

2908205数据手册

厂牌 PDF简要描述 下载
PHOENIX CONTACT 浪涌抑制器 PHOENIX CONTACT 2908205 2908205数据手册

2908205封装设计

查看详情并下载
Symbol
Footprint
3D Model
