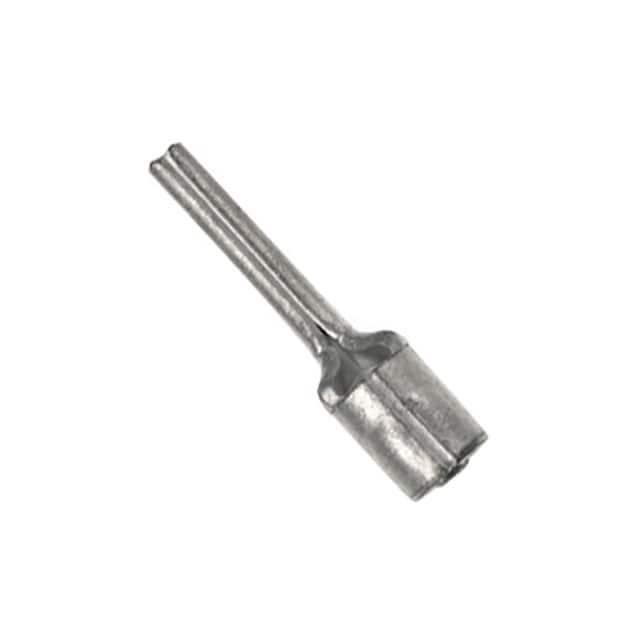

P18-P47-M

产品分类: 端子 - 电线引脚端子
厂牌: PANDUIT
产品描述: Pin Terminal 18-22AWG Copper PIN 19.1mm Tin Box
供应商型号: Q-P18-P47-M
供应商: Panduit
标准整包数: 1000
PANDUIT 端子 - 电线引脚端子 P18-P47-M

P18-P47-M概述


    产品简介


    本技术手册介绍了Panduit公司的非绝缘插针端子产品。这类产品主要用于电气连接,适用于各种工业应用领域,如自动化控制、电力系统和通信设备。非绝缘插针端子的特点在于其设计简单且安装方便,能够有效确保导线与连接点之间的可靠连接,减少接触电阻和提高电路的安全性。

    技术参数


    以下为该非绝缘插针端子产品的关键技术规格和性能参数:
    | 产品型号 | 线规范围 | 尺寸(英寸/毫米) |
    |
    | P18-P47 | #22-18 | 长度:0.75英寸[19.1mm]
    尖端厚度:0.07英寸[1.8mm]
    宽度:0.49英寸[12.4mm]
    插针直径:0.14英寸[3.6mm]
    厚度:0.06英寸[1.5mm] |
    | P14-P47 | #16-14 | 长度:0.75英寸[19.1mm]
    尖端厚度:0.07英寸[1.8mm]
    宽度:0.49英寸[12.4mm]
    插针直径:0.16英寸[4.1mm]
    厚度:0.08英寸[2.0mm] |
    | P10-P55 | #12-10 | 长度:0.79英寸[20.1mm]
    尖端厚度:0.11英寸[2.8mm]
    宽度:0.55英寸[14.0mm]
    插针直径:0.22英寸[5.6mm]
    厚度:0.15英寸[3.8mm] |
    该产品的工作温度范围为302°F(150°C)以内,最大电压为2000V,符合UL标准认证。材料方面,端子的铜材料厚度为0.03英寸[0.8mm],表面经过镀锡处理,保证了良好的电接触性能和耐腐蚀性。

    产品特点和优势


    该非绝缘插针端子的主要特点如下:
    - 可靠性高:插针与导线的接触紧密,减少了接触电阻。
    - 安装简便:产品设计简单,易于安装。
    - 耐高温:可承受高达302°F(150°C)的温度。
    - 广泛适用性:适用于多种电线规格,提供多样化的选择。
    这些特点使得该产品在市场上具有较强的竞争力,特别适合于需要高可靠性连接的应用场合。

    应用案例和使用建议


    应用案例
    - 自动化控制系统:在自动化控制设备中,该产品被用于连接传感器与控制器之间的信号传输,确保稳定的数据传输。
    - 电力系统:在电力系统中,用于高压线路的连接,提高系统的安全性和稳定性。
    - 通信设备:在通信设备中,该产品可用于内部电路板之间连接,确保信号传输的高效性。
    使用建议
    - 注意环境温度:在选择合适型号时,务必考虑实际工作环境的温度条件。
    - 正确剥线:根据手册提供的尺寸参数进行准确的线材剥皮,以保证接触良好。
    - 检查工具:使用厂商推荐的工具进行压接操作,确保连接质量。

    兼容性和支持


    该产品与各类铜制电线具有良好的兼容性。Panduit公司提供了广泛的工具支持,如CT-100A、CT-200、CT-600-A等,确保用户在安装和维护过程中得到充分的支持。同时,该公司还提供详细的安装指导和技术文档,帮助用户快速上手并解决问题。

    常见问题与解决方案


    常见问题
    1. 安装时接触不良:可能是由于剥线长度不准确或压接不当所致。
    2. 接触电阻过高:通常是因为导线未完全插入插针或插针安装不到位导致。
    解决方案
    - 重新剥线:严格按照手册要求剥除合适的线材长度,确保精确度。
    - 更换插针:如发现插针已损坏或变形,及时更换新的插针以保证连接效果。

    总结和推荐


    综上所述,Panduit公司的非绝缘插针端子以其高可靠性、易安装和宽广的适用范围,在众多应用场景中表现出色。尤其适合于需要高性能连接的场合,如自动化控制、电力系统及通信设备等。该产品不仅符合严格的UL标准,而且提供了良好的技术支持和服务保障。因此,我强烈推荐此款产品给需要高质量连接解决方案的用户。

P18-P47-M参数

参数
长*宽*高 19.1mm*1.778mm*3.6mm
安装方式 导线安装
零件状态 在售
包装方式 散装

P18-P47-M厂商介绍

PANDUIT公司是一家全球领先的电气和网络基础设施解决方案提供商,致力于帮助客户实现关键业务流程的连接、保护、传输和管理。公司成立于1955年,总部位于美国伊利诺伊州,在全球范围内拥有广泛的业务和客户群。

PANDUIT的主营产品主要分为以下几类:
1. 电缆管理:包括电缆桥架、电缆托盘、电缆管道等,用于保护和组织电缆线路。
2. 网络基础设施:包括数据中心解决方案、网络机柜、配线架等,用于支持高速数据传输和网络连接。
3. 工业控制:包括工业以太网解决方案、现场总线系统等,用于实现工业自动化和控制。
4. 软件和服务:提供资产管理、网络设计等软件工具和咨询服务,帮助客户优化基础设施管理。

PANDUIT的优势在于:
1. 创新技术:拥有强大的研发团队,不断推出创新产品和技术,满足市场需求。
2. 全球网络:在全球范围内设有分支机构和服务中心,提供快速响应和本地化服务。
3. 定制解决方案:根据客户需求提供定制化的解决方案,满足特定应用场景的需求。
4. 质量保证:严格遵循国际质量标准,确保产品和服务的可靠性和稳定性。

P18-P47-M数据手册

厂牌 PDF简要描述 下载
PANDUIT 端子 - 电线引脚端子 PANDUIT P18-P47-M P18-P47-M数据手册

P18-P47-M封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1000+ ¥ 1.0276
库存: 1000000
起订量: 1000 增量: 1000
交货地:
最小起订量为:1000
合计: ¥ 1027.6
