733-206

产品分类: 端子 - 电线引脚端子
厂牌: WAGO
产品描述:
供应商型号: 733-206
供应商: 云汉优选
标准整包数: 1

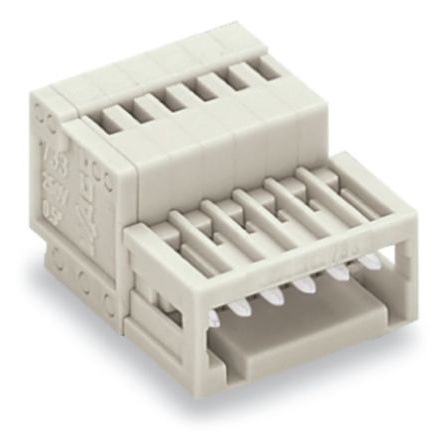

WAGO 端子 - 电线引脚端子 733-206

733-206概述

    # WAGO 733-206 技术手册解析

    1. 产品简介

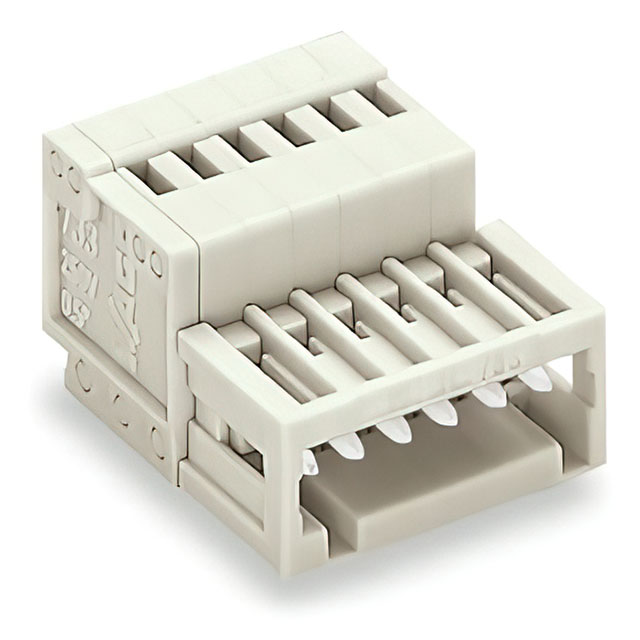

    WAGO 733-206 是一款高性能的 6 极男性连接器,适用于各种电子应用需求。其引脚间距为 2.5 mm(0.098 英寸),并具备 100% 防误配设计,确保接线的安全可靠。此款连接器可实现“线对线”连接,同时支持多种导线类型。其主要特点包括便捷的电缆预装配、单元内接线,以及垂直和水平的 CAGE CLAMP® 操作。此产品广泛应用于工业自动化、智能家居及各类电气设备领域。

    2. 技术参数


    关键技术指标
    - 连接点数:6 极
    - 额定电压:最高可达 320 V(视过压类别而定)
    - 额定电流:6 A
    - 过压类别:II 和 III 类
    - 污染等级:2 级和 3 级
    - 绝缘材料:聚酰胺 66(PA 66),阻燃等级 UL 94 V0
    物理参数
    - 工作温度范围:-60°C 至 +100°C
    - 尺寸:宽 17.5 mm(0.689 英寸),高 11.8 mm(0.465 英寸),长 20.3 mm(0.799 英寸)
    - 重量:3.12 克
    导线适用范围
    - 固体导线:直径 0.08–0.5 mm²(28–20 AWG)
    - 绝缘端子的细绞线:直径 0.25–0.34 mm²
    额外特性
    - 100% 防止错误配对
    - 提供标记选项

    3. 产品特点和优势


    WAGO 733-206 连接器的独特之处在于其模块化设计、优异的防误配能力和便捷的操作方式。采用 CAGE CLAMP® 技术,能够快速可靠地连接各种导线,简化了安装流程。此外,其耐火材料及宽广的工作温度范围使其非常适合恶劣工业环境。由于其紧凑的体积,它特别适合空间有限的应用场景。

    4. 应用案例和使用建议


    应用场景
    WAGO 733-206 常用于工业控制设备、测量仪器、传感器接口等领域。例如,在自动化生产线中,它可以用作主控单元与各模块之间的连接件;在智能家居系统中,可用于将多个模块集成到单一平台。
    使用建议
    - 在接线前确认导线规格符合要求,避免因不当连接导致故障。
    - 定期检查连接状态,确保接触良好以维持稳定性能。
    - 若需进行大量部署,则应提前规划布线路径以提高效率。

    5. 兼容性和支持


    本产品与 WAGO 的其他系列连接器高度兼容,便于构建统一标准的连接网络。同时,WAGO 提供全面的技术支持服务,包括安装指导、售后维护等,帮助客户最大化利用产品的潜力。

    6. 常见问题与解决方案


    | 问题 | 解决方案 |

    | 导线插入困难 | 检查导线直径是否符合规定范围,并调整适当的剥线长度。 |
    | 接触电阻偏高 | 清洁触点表面,确保无污垢积累。 |
    | 误配现象 | 确认产品型号标识一致后正确安装。 |

    7. 总结和推荐


    综上所述,WAGO 733-206 连接器凭借其卓越的设计理念和技术参数,在同类产品中具有明显的竞争优势。其出色的防误配能力、广泛的适用范围以及易操作性使其成为众多工程项目的理想选择。因此,我们强烈推荐该产品作为高端连接解决方案的一部分。
    注: 本文基于 WAGO 733-206 技术手册编写,所有信息均来源于官方文档。如果您有任何疑问,请联系 WAGO 官方客服获取进一步支持。

733-206参数

参数
长*宽*高 20.3mm(长度)*17.5mm(宽度)
零件状态 在售
包装方式 盒装

733-206厂商介绍

WAGO公司是一家德国企业,专注于电气连接和自动化技术领域。公司的主要产品包括接线端子、PCB端子、I/O系统、现场总线组件、电源模块、控制器、传感器和测量技术等。

WAGO的产品主要应用于工业自动化、能源管理、楼宇自动化、交通和基础设施等领域。这些产品以其可靠性、耐用性和易于安装而受到市场的青睐。

WAGO的优势在于其创新能力和产品质量。公司不断研发新技术,以满足市场的需求。同时,WAGO也非常重视产品质量,所有的产品都经过严格的质量控制。此外,WAGO还提供全面的客户服务,包括技术支持和定制解决方案,以满足客户的特定需求。

733-206数据手册

厂牌 PDF简要描述 下载
WAGO 端子 - 电线引脚端子 WAGO 733-206 733-206数据手册

733-206封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 18.7588
100+ ¥ 15.5319
200+ ¥ 15.1256
库存: 74
起订量: 1 增量: 100
交货地:
最小起订量为:1
合计: ¥ 18.75
直接购买
加入购物车
