首页  >  产品百科  >  PV10-P55-DY

PV10-P55-DY

产品分类: 端子 - 电线引脚端子
厂牌: PANDUIT
产品描述: Pin Terminal 10-12AWG Copper Yellow PIN 27.9mm Tin Box
供应商型号: TS-07498321815
供应商: 海外现货
标准整包数: 500
PANDUIT 端子 - 电线引脚端子 PV10-P55-DY

PV10-P55-DY概述


    产品简介

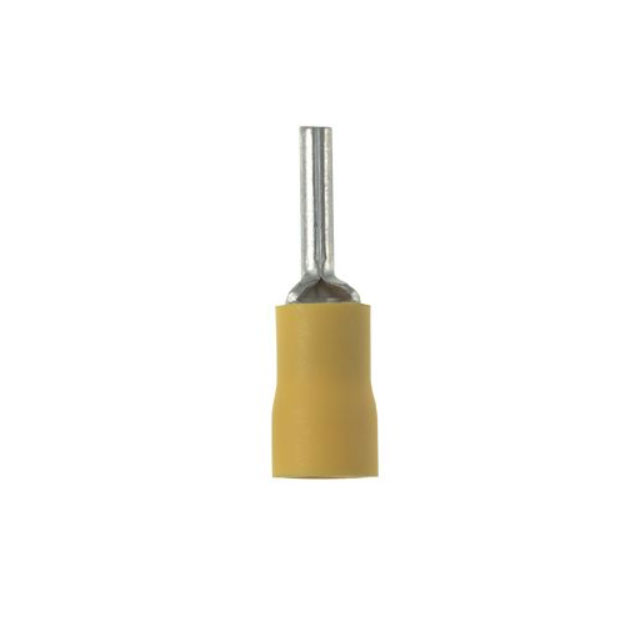

    PV10-P55-DY Pin Terminal
    PV10-P55-DY是一款专为连接应用设计的针式端子,适用于各种电子设备和系统中。该端子采用黄颜色编码,易于识别和区分。其主要功能是实现导线与设备之间的可靠电气连接,具备防止过紧导致的电线损伤,并提供良好的电气接触和拉伸强度。PV10-P55-DY广泛应用于工业自动化、通信设备、电力系统以及其他需要高度可靠的电气连接场合。

    技术参数


    - 针长(英寸):0.55英寸
    - 针长(毫米):14.0毫米
    - 导线范围(英寸):12 - 10 AWG
    - 导线范围(平方毫米):4.0 - 6.0 mm²
    - 长度(英寸):1.1英寸
    - 长度(毫米):27.9毫米
    - 最大绝缘直径(英寸):0.25英寸
    - 最大绝缘直径(毫米):6.3毫米
    - 最小订购量:500个
    - 最高电压等级:600V
    - 温度等级:221华氏度(105摄氏度)
    - 阻燃等级:UL94-V0
    - 材料:铜基底,镀锡表面处理
    - 包装类型:盒装
    - 包装规格:符合RoHS标准

    产品特点和优势


    1. 固体针设计:有效防止因过度拧紧而导致的电线损坏,确保稳定的电气连接。
    2. 绝缘支撑:有助于在弯曲应用中保护导线,避免损坏。
    3. 内部锯齿状尾管:保证良好的导线接触和最大拉伸强度。
    4. 符合RoHS标准:环保设计,降低对环境的影响。
    5. 广泛应用:适合于多种工业自动化、通信和电力系统的应用。

    应用案例和使用建议


    应用案例
    PV10-P55-DY适用于各种工业环境中,例如工厂自动化控制系统、远程监控设备以及电动汽车充电站等场合。其高可靠性使得在频繁操作或振动条件下也能保持稳定的连接。
    使用建议
    1. 在安装前检查导线和端子的尺寸匹配情况。
    2. 按照制造商推荐工具(如CT-100A、CT-260等)进行压接操作,确保正确安装。
    3. 定期检查连接点的状态,特别是长时间运行后可能存在的磨损或腐蚀情况。

    兼容性和支持


    PV10-P55-DY端子与大多数标准工具兼容,如CT-100A、CT-260、CT-1550等,可以使用这些工具进行高效压接。制造商提供了详细的文档和技术支持服务,帮助客户解决安装过程中的任何问题。

    常见问题与解决方案


    1. 问题:无法达到正确的压接效果
    - 解决方法:确保使用的工具正确无误,并且按照手册要求进行操作。

    2. 问题:端子损坏
    - 解决方法:检查压接时是否有过大的力矩,避免过度拧紧导致损坏。

    3. 问题:电气连接不稳定
    - 解决方法:确认导线的插入深度合适,重新进行压接以确保良好的电气接触。

    总结和推荐


    综上所述,PV10-P55-DY端子凭借其可靠的设计、广泛的适用范围以及优秀的性能,成为众多应用场合的理想选择。通过详细的技术参数、丰富的应用实例以及厂家的支持服务,我们强烈推荐这款产品给需要高可靠性电气连接的客户。无论是工业自动化还是电力传输,PV10-P55-DY都能提供稳定且安全的连接解决方案。

PV10-P55-DY参数

参数
长*宽*高 27.9mm(长度)
安装方式 导线安装
零件状态 停产
包装方式 散装

PV10-P55-DY厂商介绍

PANDUIT公司是一家全球领先的电气和网络基础设施解决方案提供商,致力于帮助客户实现关键业务流程的连接、保护、传输和管理。公司成立于1955年,总部位于美国伊利诺伊州,在全球范围内拥有广泛的业务和客户群。

PANDUIT的主营产品主要分为以下几类:
1. 电缆管理:包括电缆桥架、电缆托盘、电缆管道等,用于保护和组织电缆线路。
2. 网络基础设施:包括数据中心解决方案、网络机柜、配线架等,用于支持高速数据传输和网络连接。
3. 工业控制:包括工业以太网解决方案、现场总线系统等,用于实现工业自动化和控制。
4. 软件和服务:提供资产管理、网络设计等软件工具和咨询服务,帮助客户优化基础设施管理。

PANDUIT的优势在于:
1. 创新技术:拥有强大的研发团队,不断推出创新产品和技术,满足市场需求。
2. 全球网络:在全球范围内设有分支机构和服务中心,提供快速响应和本地化服务。
3. 定制解决方案:根据客户需求提供定制化的解决方案,满足特定应用场景的需求。
4. 质量保证:严格遵循国际质量标准,确保产品和服务的可靠性和稳定性。

PV10-P55-DY数据手册

厂牌 PDF简要描述 下载
PANDUIT 端子 - 电线引脚端子 PANDUIT PV10-P55-DY PV10-P55-DY数据手册

PV10-P55-DY封装设计

查看详情并下载
Symbol
Footprint
3D Model
