ECWFD2W474K

产品分类: 薄膜电容
厂牌: PANASONIC
产品描述: 470nF ±10% 聚丙烯 450V 84V 通孔安装 17.5mm*5.8mm*9mm
供应商型号: 2805915
供应商: 海外现货
标准整包数: 1

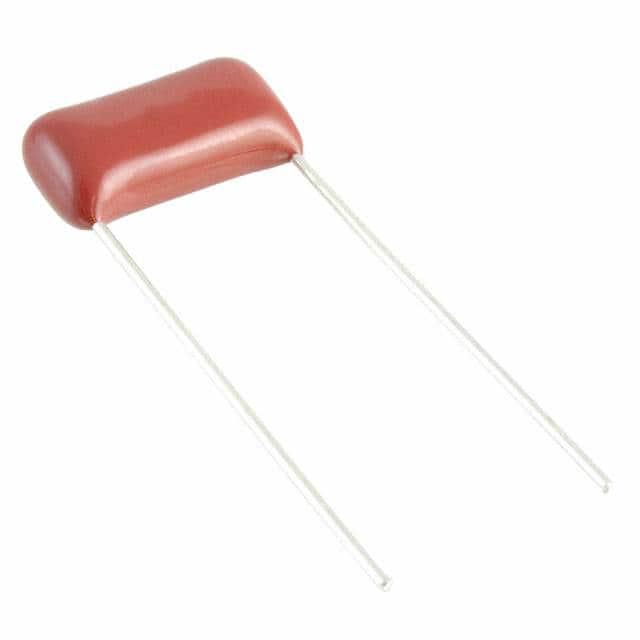

PANASONIC 薄膜电容 ECWFD2W474K

ECWFD2W474K概述

    Plastic Film Capacitors 技术手册

    产品简介


    塑料薄膜电容器采用金属化聚丙烯膜并带有阻燃环氧树脂涂层,具有小尺寸、优秀的频率特性、低损耗、阻燃性、低噪音等特点。这些电容器符合RoHS标准,适用于有源滤波电路和高频电路。

    技术参数


    1. 额定电压:450V DC, 630V DC
    2. 电容范围:
    - 450V DC:0.047μF到4.7μF
    - 630V DC:0.01μF到4.7μF
    3. 容差:
    - ±5%(J)
    - ±10%(K)
    4. 绝缘电阻(IR):
    - ≤10,000 MΩ·μF (C > 0.33μF)
    - ≥30,000 MΩ (C ≦ 0.33μF)
    5. 损耗因数(tan δ):≤0.1%(20°C,1kHz)
    6. 耐压能力:端子间:额定电压的150%持续60秒
    7. 温度范围:
    - 工作温度:-40°C到+110°C
    8. 峰值电压:400Vp-p,零峰值电压小于630Vo-p

    产品特点和优势


    1. 金属化聚丙烯膜:确保了出色的电容性能和稳定性。
    2. 阻燃环氧树脂涂层:提高安全性和可靠性。
    3. 小尺寸设计:适合紧凑空间的应用。
    4. 高频率响应:在高频应用中表现出色。
    5. 低噪音:减少电磁干扰。

    应用案例和使用建议


    1. 主动滤波电路:用于电源过滤,降低噪声。
    2. 高频电路:适用于无线通信、计算机和汽车电子设备。
    3. 安装和使用建议:
    - 在高频应用中,选择具有低损耗因数的电容器。
    - 确保工作温度不超过规定范围,以避免电容器损坏。

    兼容性和支持


    - 兼容性:与大多数常见的电路板和设备兼容。
    - 支持:制造商提供详细的技术文档和支持服务。

    常见问题与解决方案


    1. Q:电容器的工作温度范围是多少?
    - A:工作温度范围为-40°C到+110°C。
    2. Q:如何测试电容器的绝缘电阻?
    - A:使用适当的仪器测量,在规定的温度和电压下进行测试。
    3. Q:如何处理高温工作环境下的电容器?
    - A:在高温环境下工作时,降低电压以防止过热。

    总结和推荐


    塑料薄膜电容器凭借其优良的性能和可靠性,广泛应用于多种电子设备中。它们特别适合高频和高可靠性的应用需求。建议在需要高性能电容器的应用场合优先考虑这款产品。总体而言,这是一款值得信赖的选择。

ECWFD2W474K参数

参数
电容值 470nF
容差 ±10%
介电材料 聚丙烯
ESR-等效串联电阻 -
额定电压-AC 84V
额定电压-DC 450V
长*宽*高 17.5mm*5.8mm*9mm
安装方式 通孔安装
零件状态 在售
包装方式 散装
