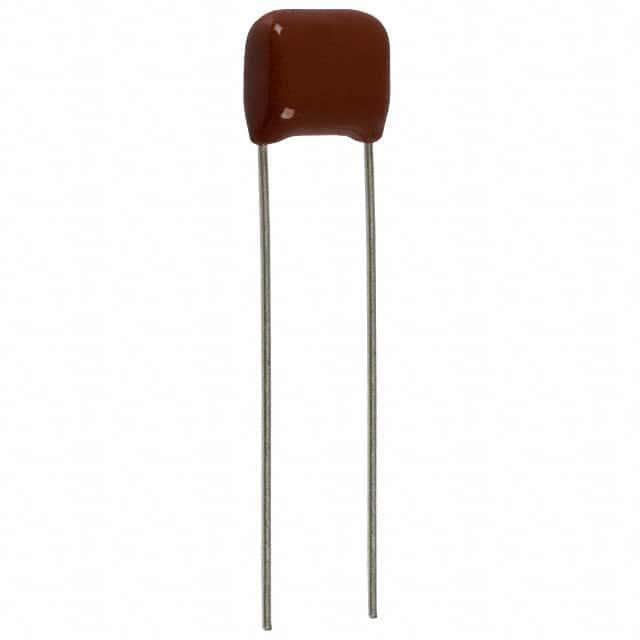

ECQ-E4333JF

产品分类: 薄膜电容
厂牌: PANASONIC
产品描述: 33nF ±5% 涤纶 400V 200V 通孔安装 10.3mm*6mm*10mm
供应商型号: ECQ-E4333JF
供应商: Avnet
标准整包数: 1
PANASONIC 薄膜电容 ECQ-E4333JF

ECQ-E4333JF概述

    产品概述

    产品简介


    本文档介绍了一种先进的金属化聚酯薄膜电容器,型号为ECQE(F)系列。这些电容器采用无感设计,通过金属化聚酯薄膜和阻燃环氧树脂涂层制造。ECQE(F)系列广泛应用于多种电子设备,适用于通用用途。

    技术参数


    - 封装类型:直型引脚、弯曲型引脚、切片引脚、卷带(盒式)
    - 额定电压:100VDC至1250VDC,以及125VAC至250VAC
    - 容值范围:0.001μF至10.0μF
    - 容差:±5%,±10%
    - 耐压值:额定电压的150%到230%
    - 绝缘电阻:在不同额定电压下有不同的要求
    - 损耗因子:<1.0%(20°C, 1kHz)
    - 尺寸:具体参数详见手册表格
    - 包装:每袋100个
    产品特点与优势
    特点
    1. 自愈性:ECQE(F)系列具有良好的自愈能力,当局部击穿发生时,能自行恢复。
    2. 优异的电气特性:低损耗因子,高绝缘电阻。
    3. 环保材料:采用阻燃环氧树脂涂层,符合RoHS标准。
    4. 多样化封装:提供多种封装形式,适应不同的应用需求。
    5. 特殊的规格:提供不规则尺寸的封装方式。
    优势
    - 通用性:适用范围广,可用于多种通用场合。
    - 可靠性:卓越的电气特性确保长期稳定运行。
    - 环境友好:环保材料的应用符合现代环保要求。
    应用案例与使用建议
    应用案例
    这些电容器广泛应用于电路保护、电源滤波、交流和直流电路等领域。例如,在电感加热器、电机启动装置、电源滤波器等设备中均有广泛应用。
    使用建议
    - 在需要严格控制电磁干扰(EMI)的设备中,建议使用ECQE(F)系列电容器以降低电磁干扰。
    - 在高温环境下使用时,应特别注意其温度等级,确保满足使用要求。
    - 当用于高功率应用时,需确保足够的散热措施。
    兼容性与支持
    兼容性
    ECQE(F)系列电容器可与其他标准组件兼容使用。厂商提供了全面的技术支持和售后服务,以确保客户获得最佳的使用体验。
    厂商支持
    - 提供详细的技术资料和指导手册。
    - 提供在线技术支持,帮助解答客户疑问。
    - 定期提供固件更新和软件升级服务。

    常见问题与解决方案


    常见问题及解决方法
    - 问:如何选择合适的额定电压?
    - 答:应根据实际应用所需的最高电压来选择,确保电容器不会因过压而损坏。

    - 问:电容器发热怎么办?
    - 答:检查是否存在过度电流或不良散热问题,确保安装在适当的环境中,并考虑增加散热措施。
    - 问:电容器失效如何处理?
    - 答:更换同型号的新电容器,并检查电路设计,确保所有连接正确无误。
    综合评估与推荐

    总结


    ECQE(F)系列电容器凭借其出色的电气特性和环境友好性,在多个应用领域表现卓越。它们适用于广泛的通用用途,并且在高可靠性需求的应用中也表现出色。
    推荐
    强烈推荐ECQE(F)系列电容器,特别是对于那些需要高性能、可靠性和环境友好的应用场景。此外,厂商提供的专业支持和售后服务将进一步提升用户体验。

ECQ-E4333JF参数

参数
电容值 33nF
容差 ±5%
介电材料 涤纶
ESR-等效串联电阻 -
额定电压-AC 200V
额定电压-DC 400V
长*宽*高 10.3mm*6mm*10mm
安装方式 通孔安装
应用等级 通用级
零件状态 在售
包装方式 散装

ECQ-E4333JF厂商介绍

Panasonic(松下)是一家日本的跨国企业,成立于1918年,由松下幸之助创立。公司总部位于大阪府门真市,是全球领先的电子产品制造商之一,涉足家电、数码视听电子、办公产品、**等诸多领域。

Panasonic的主营产品分类包括:

1. 家电产品:如冰箱、洗衣机、空调、电视等。
2. 数码视听产品:如数码相机、摄像机、耳机等。
3. 办公产品:如打印机、投影仪等。
4. **产品:如**电子设备、**通信设备等。

Panasonic的产品广泛应用于家庭、办公室、公共设施等多个领域。

Panasonic的优势在于:

1. 技术创新:Panasonic在电子技术领域拥有强大的研发实力,不断推出创新产品。
2. 品质保证:Panasonic的产品以高品质著称,深受消费者信赖。
3. 品牌影响力:作为全球知名品牌,Panasonic在全球市场具有较高的知名度和影响力。
4. 服务网络:Panasonic在全球设有广泛的销售和服务网络,为消费者提供便捷的售后服务。

ECQ-E4333JF数据手册

厂牌 PDF简要描述 下载
PANASONIC 薄膜电容 PANASONIC ECQ-E4333JF ECQ-E4333JF数据手册

ECQ-E4333JF封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 0.1174 ¥ 1.0175
10+ $ 0.1164 ¥ 1.0088
30+ $ 0.1147 ¥ 0.9944
50+ $ 0.113 ¥ 0.9801
100+ $ 0.1114 ¥ 0.9657
库存: 590
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: ¥ 1.01
