ECQE2154JF

产品分类: 薄膜电容
厂牌: PANASONIC
产品描述: 150nF ±5% 涤纶 250V 150V 通孔安装 10.3mm*6mm*11.8mm
供应商型号: 2805873
供应商: 海外现货
标准整包数: 1

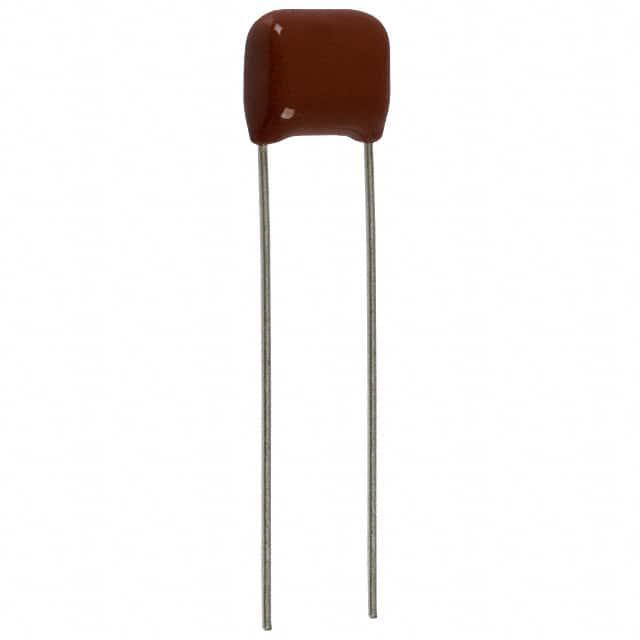

PANASONIC 薄膜电容 ECQE2154JF

ECQE2154JF概述

    塑料薄膜电容器技术手册

    产品简介


    塑料薄膜电容器是一种非感应结构的产品,采用金属化聚酯薄膜,并通过阻燃环氧树脂涂层进行保护。它们具有自修复特性、出色的电气性能、阻燃性能,并符合RoHS标准,适用于通用目的。
    这些电容器的主要用途包括CDI(充电指示器)、点火器等高压场合。本手册提供了各种型号和规格的信息,旨在为用户提供详尽的参考。

    技术参数


    以下列出了电容器的关键技术规格:
    - 额定电压:100 V [DC] 至 1250 V [DC]
    - 电容范围:0.001 μF 至 10.0 μF
    - 容差:±5% (J),±10% (K)
    - 绝缘电阻:10000 MΩ(20℃,100 V [DC],60秒)
    - 介电损耗角正切值:≤1.0% (20℃,1 kHz)
    - 击穿电压:根据不同规格而变化
    - 工作温度范围:−40℃至+105℃
    - 封装方式:直插、压接引脚
    - 包装规格:每袋100个

    产品特点和优势


    塑料薄膜电容器具有以下显著特点和优势:
    - 自修复特性:当内部发生击穿时,可以自动恢复功能。
    - 优良的电气性能:具有低介电损耗和高耐压能力。
    - 阻燃性能:确保安全使用。
    - 环保合规:符合RoHS标准,减少环境污染。
    - 广泛的应用范围:适用于多种电子设备和系统。

    应用案例和使用建议


    - 应用示例:适用于CDI和点火器等高压场合,如汽车点火系统。
    - 使用建议:在应用于高压电路时,应注意额定电压的选择,避免过载导致损坏。

    兼容性和支持


    这些电容器可以与其他常见的电子元件和设备配合使用,但在特殊场合下可能需要与制造商联系以获取技术支持和指导。

    常见问题与解决方案


    - 问题1:如何选择合适的额定电压?
    - 解决方案:根据实际应用需求和电路设计要求来确定额定电压。
    - 问题2:如何处理过热问题?
    - 解决方案:确保安装位置有足够的散热空间,避免过热。

    总结和推荐


    塑料薄膜电容器以其出色的电气性能、可靠的自修复特性和广泛的适用范围,在多个领域中展现出卓越的表现。尽管存在一些技术细节需要注意,但总体而言,这是一款值得推荐的高品质产品。对于那些需要稳定可靠电容器的工程师和技术人员来说,它是一个不错的选择。在使用过程中,确保遵循制造商的建议,可以最大限度地发挥其性能并延长使用寿命。

ECQE2154JF参数

参数
电容值 150nF
容差 ±5%
介电材料 涤纶
ESR-等效串联电阻 -
额定电压-AC 150V
额定电压-DC 250V
长*宽*高 10.3mm*6mm*11.8mm
安装方式 通孔安装
应用等级 通用级
零件状态 在售
包装方式 散装

ECQE2154JF厂商介绍

Panasonic(松下)是一家日本的跨国企业,成立于1918年,由松下幸之助创立。公司总部位于大阪府门真市,是全球领先的电子产品制造商之一,涉足家电、数码视听电子、办公产品、**等诸多领域。

Panasonic的主营产品分类包括:

1. 家电产品:如冰箱、洗衣机、空调、电视等。
2. 数码视听产品:如数码相机、摄像机、耳机等。
3. 办公产品:如打印机、投影仪等。
4. **产品:如**电子设备、**通信设备等。

Panasonic的产品广泛应用于家庭、办公室、公共设施等多个领域。

Panasonic的优势在于:

1. 技术创新:Panasonic在电子技术领域拥有强大的研发实力,不断推出创新产品。
2. 品质保证:Panasonic的产品以高品质著称,深受消费者信赖。
3. 品牌影响力:作为全球知名品牌,Panasonic在全球市场具有较高的知名度和影响力。
4. 服务网络:Panasonic在全球设有广泛的销售和服务网络,为消费者提供便捷的售后服务。

ECQE2154JF数据手册

厂牌 PDF简要描述 下载
PANASONIC 薄膜电容 PANASONIC ECQE2154JF ECQE2154JF数据手册

ECQE2154JF封装设计

查看详情并下载
Symbol
Footprint
3D Model
