ECHU1H184JX9

产品分类: 薄膜电容
厂牌: PANASONIC
产品描述: 180nF ±5% 聚苯硫醚(PPS) 50V 30V 2416 焊接安装,贴片安装 6mm*4.1mm*2.7mm
供应商型号: ECHU1H184JX9
供应商: 国内现货
标准整包数: 50

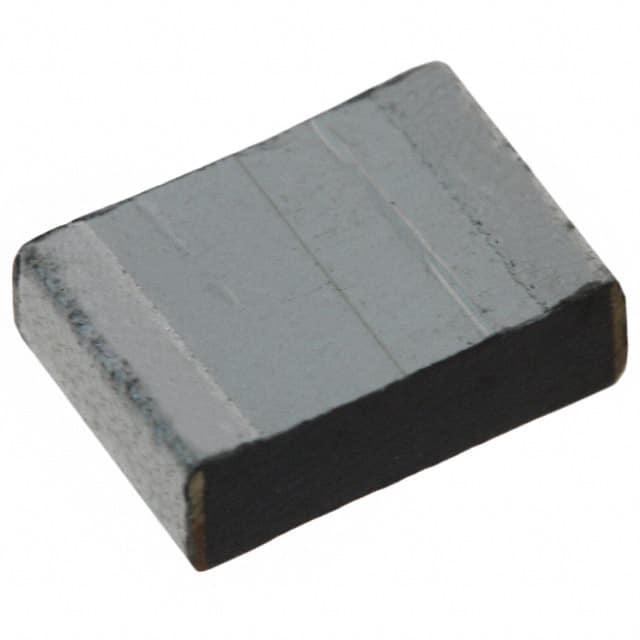

PANASONIC 薄膜电容 ECHU1H184JX9

ECHU1H184JX9概述

    Stacked Metallized PPS Film Chip Capacitor: ECHU(X) Type

    产品简介


    产品类型: 塑料薄膜电容器
    主要功能:
    - 采用堆叠金属化聚丙烯(PPS)膜作为介质
    - 无模具简单构造设计
    - 适用于再流焊接工艺
    应用领域:
    - 时间常数电路
    - 滤波电路
    - 振荡和共振电路

    技术参数


    - 尺寸: 最小尺寸为1.6 mm ✕ 0.8 mm
    - 工作温度范围: -55℃至+125℃
    - 额定电压: 16 VDC, 50 VDC(50 VDC时0.12 µF以上降额)
    - 容值范围: 0.00010 µF 至 0.22 µF(E12)
    - 容差: ±2% (G),±5% (J)
    - 耐压: 两端子之间为额定电压的150%,持续时间60秒
    - 损耗因数(tan δ): ≤0.6%(20℃,1 kHz)
    - 绝缘电阻(IR):
    - 16 VDC:≥3000 MΩ(20℃,10 VDC,60 s)
    - 50 VDC:≥3000 MΩ(20℃,50 VDC,60 s)
    - 焊接条件: 再流焊接温度不超过260℃,持续时间不超过95秒(超过220℃)

    产品特点和优势


    - 小巧轻便: 尺寸最小仅为1.6 mm ✕ 0.8 mm,适合空间紧凑的设计。
    - 高可靠性: 可在85℃、85%RH环境下承受电压,并且可以持续工作500小时。
    - 兼容再流焊接: 适应现代电子组装工艺。
    - 环保标准: 符合RoHS指令。

    应用案例和使用建议


    应用案例:
    - 在时间常数电路中用于稳定输出电压。
    - 在滤波电路中过滤噪声,提高信号纯净度。
    - 在振荡电路中实现精确的频率控制。
    使用建议:
    - 在进行焊接前,请确保焊锡条件符合手册规定的焊接条件,以避免焊接不均匀。
    - 确保在高频电路中准确测量电容值,以满足特定的设计需求。

    兼容性和支持


    - 本产品具有广泛的兼容性,适用于多种电路板设计。
    - 制造商提供详细的文档和技术支持,帮助客户快速了解产品并正确使用。

    常见问题与解决方案


    1. 问题:如何选择合适的额定电压?
    - 解决方案: 根据具体应用需求选择合适的工作电压。如果工作环境温度较高,需注意额定电压会相应降低。
    2. 问题:焊接时容易出现什么问题?
    - 解决方案: 严格按照手册中的焊接条件操作,特别是在设定温度和时间上要严格遵守。
    3. 问题:如何测试绝缘电阻?
    - 解决方案: 使用专业的绝缘电阻测试仪器,在20℃条件下进行测试,并参照手册中的标准值进行判断。

    总结和推荐


    综合评估:
    - 优点: ECHU(X)系列电容器具备优异的尺寸、工作温度范围、可靠性和环境友好性。非常适合时间常数、滤波和振荡电路的应用。
    - 推荐: 非常推荐使用该系列产品,尤其适用于需要高可靠性的小型电子设备。
    通过详细的技术手册内容分析,我们可以看到这款塑料薄膜电容器在多个关键指标上表现出色,无论是尺寸、工作温度范围还是耐电压能力,都能满足大部分应用需求。如果你正在寻找一款可靠的电容器来提高你的电子设备的性能,那么ECHU(X)系列是一个非常不错的选择。

ECHU1H184JX9参数

参数
电容值 180nF
容差 ±5%
介电材料 聚苯硫醚(PPS)
ESR-等效串联电阻 -
额定电压-AC 30V
额定电压-DC 50V
长*宽*高 6mm*4.1mm*2.7mm
通用封装 2416
安装方式 焊接安装,贴片安装
应用等级 通用级
零件状态 在售
包装方式 卷带包装

ECHU1H184JX9厂商介绍

Panasonic(松下)是一家日本的跨国企业,成立于1918年,由松下幸之助创立。公司总部位于大阪府门真市,是全球领先的电子产品制造商之一,涉足家电、数码视听电子、办公产品、**等诸多领域。

Panasonic的主营产品分类包括:

1. 家电产品:如冰箱、洗衣机、空调、电视等。
2. 数码视听产品:如数码相机、摄像机、耳机等。
3. 办公产品:如打印机、投影仪等。
4. **产品:如**电子设备、**通信设备等。

Panasonic的产品广泛应用于家庭、办公室、公共设施等多个领域。

Panasonic的优势在于:

1. 技术创新:Panasonic在电子技术领域拥有强大的研发实力,不断推出创新产品。
2. 品质保证:Panasonic的产品以高品质著称,深受消费者信赖。
3. 品牌影响力:作为全球知名品牌,Panasonic在全球市场具有较高的知名度和影响力。
4. 服务网络:Panasonic在全球设有广泛的销售和服务网络,为消费者提供便捷的售后服务。

ECHU1H184JX9数据手册

厂牌 PDF简要描述 下载
PANASONIC 薄膜电容 PANASONIC ECHU1H184JX9 ECHU1H184JX9数据手册

ECHU1H184JX9封装设计

查看详情并下载
Symbol
Footprint
3D Model
