首页  >  产品百科  >  ECW-FE2W225P8

ECW-FE2W225P8

产品分类: 薄膜电容
厂牌: PANASONIC
产品描述: 2.2μF ±5% 聚丙烯,金属化 450V 通孔安装 31mm*11mm*21.5mm
供应商型号: P124923-ND
供应商: Digi-Key
标准整包数: 1

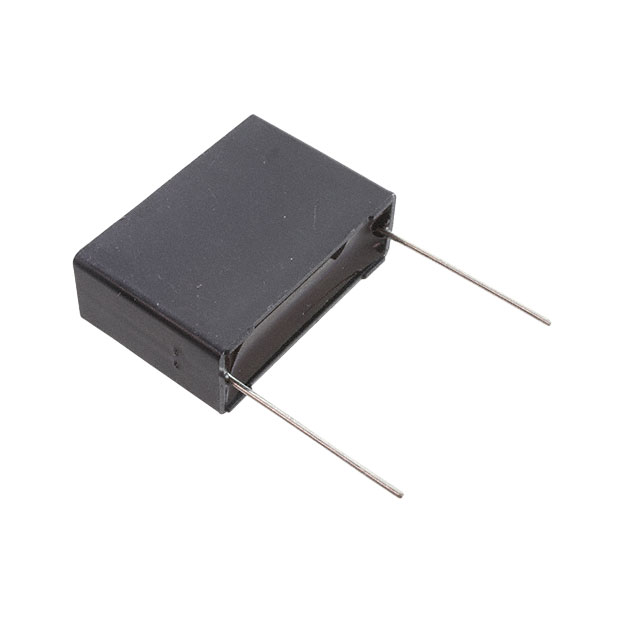

PANASONIC 薄膜电容 ECW-FE2W225P8

ECW-FE2W225P8概述

    塑料薄膜电容器技术手册

    产品简介


    塑料薄膜电容器是使用金属化聚丙烯膜制成的非感应式构造电容器。其主要特点包括:小尺寸、优秀的频率特性、低损耗、阻燃塑料外壳及不燃树脂涂层、低哼声噪声、符合RoHS标准。这些电容器适用于主动滤波电路和高频电路。

    技术参数


    - 额定电压:450 V.DC, 630 V.DC
    - 绝缘电阻(IR):
    - ≤ 0.33 μF:≥ 9,000 MΩ 或 ≥ 30,000 MΩ
    - > 0.33 μF:≥ 10,000 MΩ·μF 或 ≥ 3,000 MΩ·μF
    - 耐压能力:630 V.DC
    - 损耗因数(tan δ):≤ 0.1%(20°C, 1kHz)
    - 容差:±5%(J),±10%(K)
    - 电容范围:0.1 μF 至 2.2 μF
    - 工作温度范围:-40°C 至 +105°C
    - 降额规则:高于85°C时,额定电压每升高1°C降低1.0%,高于85°C时,额定电压每升高1°C降低1.25%
    - 峰值电压限制:
    - 400 Vp-p 且 零至峰电压 < 630 Vo-p
    - 240 Vp-p 且 零至峰电压 < 450 Vo-p

    产品特点和优势


    - 体积小巧:方便在有限空间内安装。
    - 卓越的频率特性:能够在宽频率范围内保持稳定的电容值。
    - 低损耗:在高频应用中表现出色。
    - 安全可靠:使用阻燃材料,确保安全性能。
    - 环保设计:符合RoHS标准,无铅设计。

    应用案例和使用建议


    这些电容器广泛应用于各种高频电路中,如主动滤波器电路。由于其高频率特性,它们非常适合用于需要高性能滤波的场合。建议在设计过程中考虑到电容的实际工作温度,并避免过高的温度导致的电容性能下降。
    - 注意事项:当电容器在交流条件下(50 Hz或60 Hz正弦波)使用时,其额定直流电压需要参考“交流电压对应直流额定电压的可承受电压”页面中的规定。
    - 建议:对于长期处于高温环境下工作的设备,建议采取降额使用的方式以延长电容器的使用寿命。

    兼容性和支持


    这些电容器可以与多种电路和设备兼容。厂家提供技术支持和售后服务,确保用户能够获得最佳的使用体验。此外,制造商会定期更新技术规格,确保产品的持续性能和可靠性。

    常见问题与解决方案


    1. 问题:电容器在交流电下工作时额定电压过高。
    - 解决方案:请查阅“交流电压对应直流额定电压的可承受电压”页面,确保在指定的安全电压范围内使用。
    2. 问题:电容器在长时间工作后出现性能下降。
    - 解决方案:检查工作环境温度,确保电容器不在高温环境中超过推荐的工作温度。
    3. 问题:电容器在使用中产生异常声音。
    - 解决方案:检查连接线路是否稳固,确认是否符合标准操作规范。

    总结和推荐


    塑料薄膜电容器以其小巧的体积、出色的频率特性、低损耗和安全性在市场上具备强大的竞争力。它们非常适合用于高频电路和主动滤波器中。尽管产品需要谨慎选择合适的电压等级和工作环境,但其优异的性能使其成为电子工程师不可或缺的选择。我们强烈推荐此款电容器用于需要高性能滤波的应用场合。

ECW-FE2W225P8参数

参数
电容值 2.2μF
容差 ±5%
介电材料 聚丙烯,金属化
额定电压-AC -
额定电压-DC 450V
ESR-等效串联电阻 -
长*宽*高 31mm*11mm*21.5mm
安装方式 通孔安装
零件状态 在售
包装方式 散装

ECW-FE2W225P8厂商介绍

Panasonic(松下)是一家日本的跨国企业,成立于1918年,由松下幸之助创立。公司总部位于大阪府门真市,是全球领先的电子产品制造商之一,涉足家电、数码视听电子、办公产品、**等诸多领域。

Panasonic的主营产品分类包括:

1. 家电产品:如冰箱、洗衣机、空调、电视等。
2. 数码视听产品:如数码相机、摄像机、耳机等。
3. 办公产品:如打印机、投影仪等。
4. **产品:如**电子设备、**通信设备等。

Panasonic的产品广泛应用于家庭、办公室、公共设施等多个领域。

Panasonic的优势在于:

1. 技术创新:Panasonic在电子技术领域拥有强大的研发实力,不断推出创新产品。
2. 品质保证:Panasonic的产品以高品质著称,深受消费者信赖。
3. 品牌影响力:作为全球知名品牌,Panasonic在全球市场具有较高的知名度和影响力。
4. 服务网络:Panasonic在全球设有广泛的销售和服务网络,为消费者提供便捷的售后服务。

ECW-FE2W225P8数据手册

厂牌 PDF简要描述 下载
PANASONIC 薄膜电容 PANASONIC ECW-FE2W225P8 ECW-FE2W225P8数据手册

ECW-FE2W225P8封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 1.748 ¥ 14.7706
10+ $ 1.1003 ¥ 9.2083
200+ $ 0.7522 ¥ 6.2948
600+ $ 0.6704 ¥ 5.61
1000+ $ 0.6381 ¥ 5.3399
2600+ $ 0.5859 ¥ 4.9036
5000+ $ 0.5555 ¥ 4.6491
库存: 208
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 14.77
