ECH-U1C182GX5

产品分类: 薄膜电容
厂牌: PANASONIC
产品描述: 1.8nF ±2% 聚苯硫醚(PPS) 16V 11V 0603 焊接安装,贴片安装 1.6mm*800μm*850μm
供应商型号: F-ECH-U1C182GX5
供应商: 海外现货
标准整包数: 4000

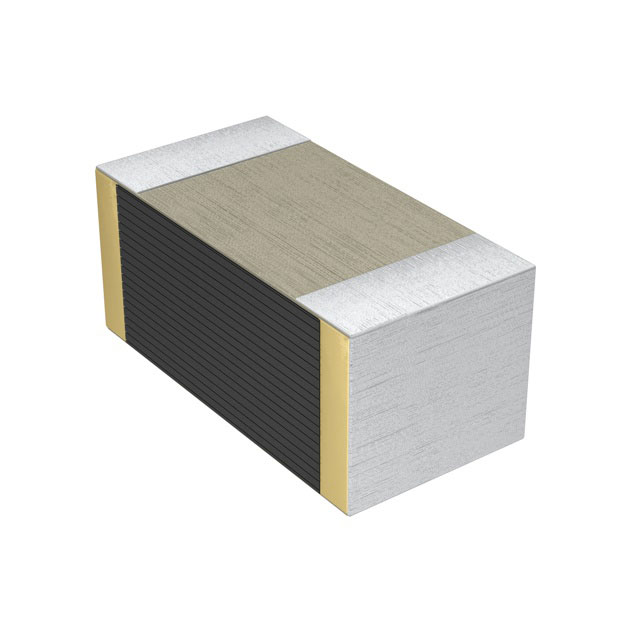

PANASONIC 薄膜电容 ECH-U1C182GX5

ECH-U1C182GX5概述


    产品简介


    本产品为Panasonic公司生产的塑料薄膜电容器(Plastic Film Capacitors),具体型号为ECHU(X)系列的堆叠式金属化聚丙烯薄膜芯片电容器。这种电容器采用简单的无模结构,具有高性能和高可靠性。它主要用于时间常数电路、滤波器、振荡器和共振器等多种应用场合。

    技术参数


    以下是该电容器的关键技术参数和性能指标:
    - 尺寸与封装:最小尺寸为1.6mm x 0.8mm,不同尺寸对应不同的代码。
    - 额定电压:16VDC 和 50VDC。
    - 电容范围:0.00010µF 至 0.22µF(E12系列)。
    - 温度范围:-55℃ 至 +125℃。
    - 耐压能力:在+105℃以上的温度下,50VDC型号的耐压能力按每摄氏度1.25%的速率递减。
    - 电容公差:±2%(G)、±5%(J)。
    - 绝缘电阻:16VDC时≥3000MΩ(20℃,10VDC,60秒),50VDC时≥3000MΩ(20℃,50VDC,60秒)。
    - 介电损耗角正切值:≤0.6%(20℃,1kHz)。
    - 焊接条件:回流焊最高温度260℃,最大持续时间为95秒(在超过220℃时)。

    产品特点和优势


    - 小尺寸:最小尺寸仅为1.6mm x 0.8mm,适合空间受限的应用。
    - 高可靠性:在85℃、85%相对湿度、额定电压×1.0的情况下经过500小时测试。
    - 适用于回流焊:易于自动贴装和焊接,适合大规模生产。
    - 环保合规:符合RoHS指令,无有害物质。

    应用案例和使用建议


    - 时间常数电路:可以用于设置精确的时间常数,例如在定时电路中。
    - 滤波器:适用于电源滤波和其他信号处理应用。
    - 振荡器和共振器:在频率敏感的应用中表现出色,如RF电路设计。
    - 建议:在选择合适的电容值时,注意其温度特性,确保在特定工作温度下的稳定性;在高电流应用中,确保焊接条件符合规范以避免热损伤。

    兼容性和支持


    - 兼容性:该电容器可以与其他标准自动贴片设备兼容,方便大规模生产和自动化组装。
    - 技术支持:如有疑问,可联系Panasonic工厂获取技术咨询和支持。

    常见问题与解决方案


    - 问题1:电容值不稳定。
    - 解决方法:检查安装条件,确保环境温度和湿度符合要求,同时确认电容值公差。
    - 问题2:焊接过程中出现开裂。
    - 解决方法:遵循正确的焊接条件,控制焊接温度和时间,确保焊接质量。

    总结和推荐


    综上所述,Panasonic公司的ECHU(X)系列堆叠式金属化聚丙烯薄膜芯片电容器是一款高性能、小型化的电容器,适用于多种应用场合。其小巧的尺寸、优异的可靠性和良好的焊接性能使其成为许多设计的理想选择。因此,我强烈推荐使用此款电容器,尤其是在空间受限和需要高可靠性的应用场景中。

ECH-U1C182GX5参数

参数
电容值 1.8nF
容差 ±2%
介电材料 聚苯硫醚(PPS)
ESR-等效串联电阻 -
额定电压-AC 11V
额定电压-DC 16V
长*宽*高 1.6mm*800μm*850μm
通用封装 0603
安装方式 焊接安装,贴片安装
应用等级 通用级
零件状态 在售
包装方式 卷带包装
