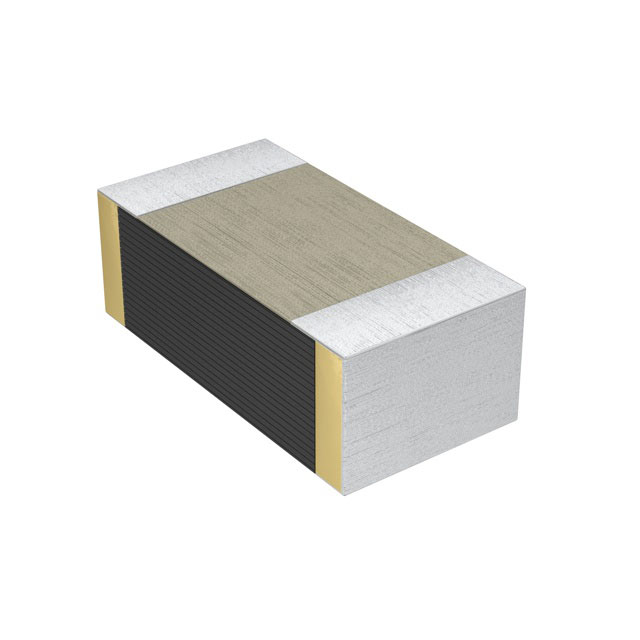

ECH-U1H822GX5

产品分类: 薄膜电容
厂牌: PANASONIC
产品描述: 8.2nF ±2% 聚苯硫醚(PPS) 50V 30V 1206 焊接安装,贴片安装 3.2mm*1.6mm*1.3mm
供应商型号: ECH-U1H822GX5
供应商: Master
标准整包数: 3000
PANASONIC 薄膜电容 ECH-U1H822GX5

ECH-U1H822GX5概述

    # Stacked Metallized PPS Film Chip Capacitor ECHU(X) 技术手册

    产品简介


    基本介绍
    本文将为您介绍一种名为“ECHU(X)”的堆叠金属化聚丙烯(PPS)薄膜芯片电容器。这款电容器采用了简单的无模结构,采用堆叠金属化PPS薄膜作为介质,适用于多种高要求的应用场景。
    主要功能
    - 高可靠性
    - 小巧尺寸(最小尺寸1.6mm × 0.8mm)
    - 宽工作温度范围(-55℃ 至 +125℃)
    - 高温高湿环境下可长期工作(85℃,85% RH,工作电压为额定电压的1.0倍,连续500小时)
    应用领域
    - 时间常数计算
    - 滤波
    - 振荡与谐振电路
    - 需要小型化设计的电子产品

    技术参数


    主要规格
    - 额定电压:16 VDC, 50 VDC
    - 电容范围:0.00010 μF 至 0.22 μF(E12系列)
    - 电容公差:±2%(G),±5%(J)
    - 绝缘电阻:≥3000 MΩ (20℃, 10 VDC, 60秒)
    - 耐压:额定电压(VDC)× 150%,持续60秒
    - 介电损耗因子:≤0.6% (20℃, 1 kHz)
    尺寸与封装
    - 尺寸:多种尺寸可选,详见表1
    - 包装:盘装/编带(Tape width 8 mm, Reel diameter ø330 mm)

    产品特点和优势


    独特功能
    - 尺寸小,易于安装
    - 符合RoHS标准,环保可靠
    - 在恶劣环境下表现稳定
    优势
    - 适用于多种电路设计
    - 出色的电气性能和长期可靠性
    - 多种容量和封装选项,满足不同需求

    应用案例和使用建议


    应用案例
    - 时间常数电路:用于需要精确控制时间常数的场合
    - 滤波器:在电源管理电路中起到滤波作用
    - 振荡电路:用于产生稳定的振荡信号
    使用建议
    - 根据具体应用场景选择合适的额定电压和电容值
    - 注意电容器在高温高湿环境下的长时间工作稳定性
    - 设计电路时确保电容器正确安装,以避免热应力影响寿命

    兼容性和支持


    兼容性
    - 本产品兼容多种电路设计和组装方式,具体兼容性请参考手册详细信息
    支持和服务
    - 厂商提供技术支持,如有疑问请及时联系
    - 强烈建议在购买和使用前咨询厂商获取最新的技术规格

    常见问题与解决方案


    问题与解决方案
    - 问题:安装过程中出现焊点损坏
    - 解决方案:确保焊接条件符合手册要求(例如,最高260°C,最长95秒,在超过220°C的条件下)
    - 问题:电容器在高温下性能下降
    - 解决方案:检查电路设计,确保电容器的工作温度不超过额定范围(-55℃ 至 +125℃)
    - 问题:无法达到预期的电气性能
    - 解决方案:确认电容器型号和额定值是否符合设计需求,并检查安装过程中的问题

    总结和推荐


    综合评估
    综上所述,“ECHU(X)”系列堆叠金属化聚丙烯(PPS)薄膜芯片电容器是一款性能卓越的小型化电容器。它具备出色的电气性能和可靠性,适合广泛的应用场景。此外,厂商提供的全面支持和服务,使得这款电容器成为设计人员的理想选择。
    推荐意见
    鉴于其优异的性能和广泛的适用性,我们强烈推荐“ECHU(X)”系列电容器用于需要小型化、高可靠性的电子电路设计中。

ECH-U1H822GX5参数

参数
电容值 8.2nF
容差 ±2%
介电材料 聚苯硫醚(PPS)
ESR-等效串联电阻 -
额定电压-AC 30V
额定电压-DC 50V
长*宽*高 3.2mm*1.6mm*1.3mm
通用封装 1206
安装方式 焊接安装,贴片安装
应用等级 通用级
零件状态 在售
包装方式 卷带包装
