ECWF4623JL

产品分类: 薄膜电容
厂牌: PANASONIC
产品描述: 62nF ±5% 聚丙烯 400V 141V 通孔安装 13mm*6.8mm*11.1mm
供应商型号:
供应商:
标准整包数: 0

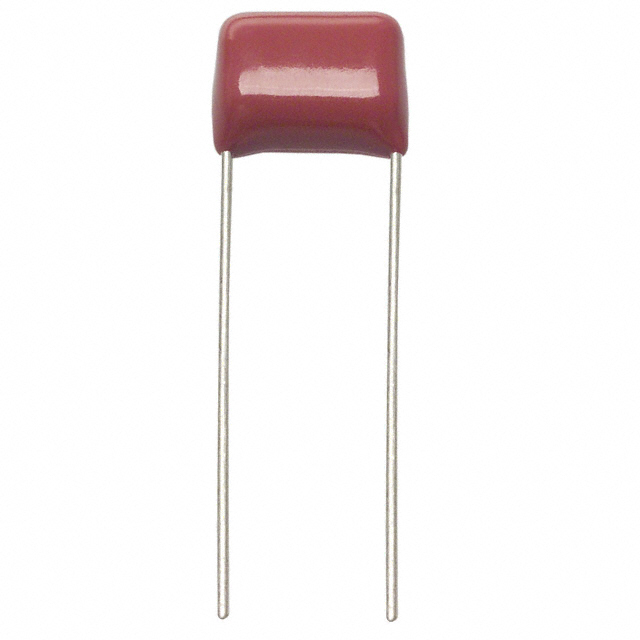

PANASONIC 薄膜电容 ECWF4623JL

ECWF4623JL概述

    电子元器件技术手册:塑料薄膜电容器

    产品简介


    塑料薄膜电容器是一种广泛应用于各种电路中的关键电子元器件,具有卓越的频率特性、低损耗和高可靠性等特点。这种电容器采用金属化聚丙烯薄膜作为介质,内部结构经过优化设计,具备优异的静电容量稳定性和耐高温特性。本产品适用于照明设备、高频大电流电路和各种高要求的工业及消费类电子产品。

    技术参数


    | 参数名称 | 规格说明 |

    | 额定电压(V.DC) | 400 V.DC 和 630 V.DC |
    | 静电容量范围(μF) | 400 V.DC: 0.022 μF 至 2.4 μF;630 V.DC: 0.010 μF 至 1.3 μF |
    | 静电容量容差 | ±3%(H),±5%(J) |
    | 工作环境温度 | -40°C 至 +105°C |
    | 额定电压下耐压 | 端子间电压为额定值的 150%,持续 60 秒 |
    | 绝缘电阻(IR) | C < 0.33 μF: > 9000 MΩ(20°C,100 V.DC,60 秒);C > 0.33 μF: > 3000 MΩ∙μF(20°C,500 V.DC,60 秒) |
    | 额定电压产品交流状态下的可用电压 | 按照 DC 额定电压的产品进行参考 |
    | 材料与封装 | 使用金属化聚丙烯薄膜和耐燃性环氧树脂外封装 |

    产品特点和优势


    - 高性能材料:采用金属化聚丙烯薄膜,无介质损耗,确保电容器寿命长且性能稳定。
    - 卓越的频率特性:低损耗因子 tanδ 保障电容器在高频下依然保持良好性能。
    - 高可靠性和耐热性:符合 RoHS 指令,耐热设计可确保设备在极端环境下的长期运行。
    - 应用广泛:适用于照明设备、高频大电流电路、电源模块等领域。

    应用案例和使用建议


    1. 照明设备:可用于 LED 驱动电路中,改善电流调节效果,提升灯泡寿命。
    建议:在灯具系统中需确保额定电压与实际需求匹配,并结合良好散热设计,延长使用寿命。
    2. 高频电路:可作为滤波或耦合元件,特别适合高速信号处理。
    建议:选择与电路阻抗匹配的电容值,并注意环境温度限制以防止过热。

    兼容性和支持


    - 兼容性:支持自动插入和编带包装,方便大批量生产自动化操作。
    - 技术支持:提供完善的售后服务和技术文档,客户可根据需要联系厂家获取支持。

    常见问题与解决方案


    1. 问题:电容器发热导致损坏。
    解决方案:检查电路设计是否满足电容器额定温度和电压的要求,确保良好的散热条件。
    2. 问题:安装后电容值不一致。
    解决方案:核实静电容量容差标注,若超出预期需调整电路设计或更换匹配产品。

    总结和推荐


    该塑料薄膜电容器凭借其优越的电气性能和可靠的设计,成为众多领域不可或缺的关键元件。尤其适合对温度适应性和稳定性要求较高的场合。因此,我们强烈推荐该系列产品在工业控制、LED 照明和高频信号处理中的广泛应用。无论是单体使用还是集成到复杂电路系统中,它都能提供稳定可靠的性能表现。
    如需进一步了解,请随时联系本公司获取详细的技术规格书。

ECWF4623JL参数

参数
电容值 62nF
容差 ±5%
介电材料 聚丙烯
额定电压-AC 141V
额定电压-DC 400V
ESR-等效串联电阻 -
长*宽*高 13mm*6.8mm*11.1mm
安装方式 通孔安装
零件状态 在售
包装方式 散装

ECWF4623JL厂商介绍

Panasonic(松下)是一家日本的跨国企业,成立于1918年,由松下幸之助创立。公司总部位于大阪府门真市,是全球领先的电子产品制造商之一,涉足家电、数码视听电子、办公产品、**等诸多领域。

Panasonic的主营产品分类包括:

1. 家电产品:如冰箱、洗衣机、空调、电视等。
2. 数码视听产品:如数码相机、摄像机、耳机等。
3. 办公产品:如打印机、投影仪等。
4. **产品:如**电子设备、**通信设备等。

Panasonic的产品广泛应用于家庭、办公室、公共设施等多个领域。

Panasonic的优势在于:

1. 技术创新:Panasonic在电子技术领域拥有强大的研发实力,不断推出创新产品。
2. 品质保证:Panasonic的产品以高品质著称,深受消费者信赖。
3. 品牌影响力:作为全球知名品牌,Panasonic在全球市场具有较高的知名度和影响力。
4. 服务网络:Panasonic在全球设有广泛的销售和服务网络,为消费者提供便捷的售后服务。

ECWF4623JL数据手册

厂牌 PDF简要描述 下载
PANASONIC 薄膜电容 PANASONIC ECWF4623JL ECWF4623JL数据手册

ECWF4623JL封装设计

查看详情并下载
Symbol
Footprint
3D Model
