首页  >  产品百科  >  HY1Z-9V

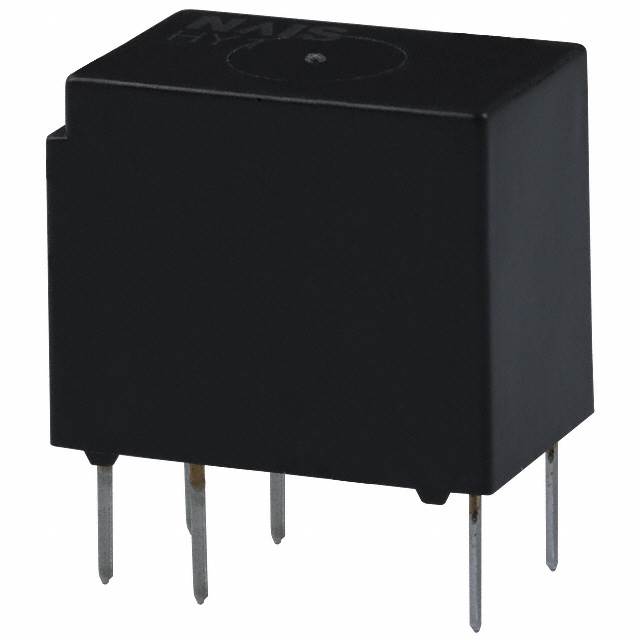

HY1Z-9V

产品分类: 信号继电器
厂牌: PANASONIC
产品描述: 4ms 5ms 1A 60V(Max) 9V SPDT(1 Form C) 405Ω 22.2mA DIP 通孔安装 12mm(长度)*7.4mm(高度)
供应商型号: 3881135
供应商: element14
标准整包数: 1
PANASONIC 信号继电器 HY1Z-9V

HY1Z-9V概述


    产品简介


    Panasonic HY系列信号继电器是专为低电流控制(2A及以下)设计的高品质继电器。这些继电器适用于电信设备、安防系统、测量设备以及家用电器和视听设备。由于采用了非极化设计和紧凑型封装,它们能够有效节省空间并提高系统的可靠性。HY系列继电器的主要特点是其150mW的额定操作功率和高灵敏度,可以实现微小电流条件下的稳定控制,同时具备优异的环境适应性。

    技术参数


    - 额定操作电压(DC):1.5 V、3 V、4.5 V、5 V、6 V、9 V、12 V、24 V
    - 操作功率:
    - 150 mW型:额定电流100 mA,最大允许电压为140%额定电压
    - 200 mW型:额定电流133.3 mA,最大允许电压为120%额定电压
    - 接触电阻:最大100 Ω(以6 V DC、1 A为例)
    - 开关电流:1 A,最大30 V DC
    - 机械寿命:最小10 × 10^6次(开关频率180次/分钟)
    - 电气寿命:最小100 × 10^3次(1 A,30 V DC,20次/分钟)

    产品特点和优势


    - 高灵敏度:150 mW型和200 mW型均具有高灵敏度,适合信号控制。
    - 低功耗:150 mW型仅需150 mW的操作功率。
    - 高可靠性:采用镀金双接触点设计,确保从低电平到1 A范围内都有高可靠性。
    - 紧凑型封装:非极化1 Form C设计,尺寸紧凑,易于集成。
    - 环境适应性:塑料密封型,具备出色的环境耐受性。

    应用案例和使用建议


    典型应用包括电信设备、安防系统、测量设备、家用电器和视听设备。在使用过程中,建议用户根据实际应用场景选择合适的额定操作电压,并确保操作电压在±5%的额定电压范围内。在极端环境下使用时,注意避免温度过高或湿度过大导致的性能下降。例如,在温度低于-40°C或湿度超过85%RH的环境中使用时,需要采取额外的防护措施。

    兼容性和支持


    HY系列信号继电器具有良好的兼容性,支持多种不同的电源电压,并可轻松安装在印刷电路板上。Panasonic提供了详尽的技术文档和使用指南,帮助用户正确安装和使用这些继电器。此外,Panasonic还提供全面的售后支持和维修服务,确保用户能够获得及时的技术支持。

    常见问题与解决方案


    - 问题1:继电器操作电压波动过大。
    - 解决方案:请确保电源电压在±5%的额定电压范围内,避免过度温升导致电压波动。
    - 问题2:继电器出现接触不良。
    - 解决方案:检查接触点是否清洁,确认没有异物污染,并确保接触压力适当。
    - 问题3:继电器工作不稳定。
    - 解决方案:检查环境温度和湿度是否在允许范围内,确保通风良好,避免过热或冷凝现象。

    总结和推荐


    总体而言,Panasonic HY系列信号继电器凭借其高灵敏度、低功耗、可靠性和紧凑设计,成为各种应用场景的理想选择。无论是电信设备、安防系统还是家电产品,这些继电器都能提供卓越的性能表现。建议在选择继电器时充分考虑具体应用需求,并严格按照使用指南进行安装和使用。对于任何技术问题,均可联系Panasonic获取专业的技术支持和指导。综上所述,强烈推荐Panasonic HY系列信号继电器作为高性能、高可靠性的信号控制解决方案。

HY1Z-9V参数

参数
线圈电流 22.2mA
交流开关电压 -
最大开关电流 1A
线圈电阻 405Ω
交流线圈电压 -
直流线圈电压 9V
运行时间 5ms
绝缘 -
负载电流额定值 -
释放时间 4ms
触头外形 SPDT(1 Form C)
直流开关电压 60V(Max)
插入损耗 -
长*宽*高 12mm(长度)*7.4mm(高度)
通用封装 DIP
安装方式 通孔安装
零件状态 新设计不推荐
包装方式 管装

HY1Z-9V厂商介绍

Panasonic(松下)是一家日本的跨国企业,成立于1918年,由松下幸之助创立。公司总部位于大阪府门真市,是全球领先的电子产品制造商之一,涉足家电、数码视听电子、办公产品、**等诸多领域。

Panasonic的主营产品分类包括:

1. 家电产品:如冰箱、洗衣机、空调、电视等。
2. 数码视听产品:如数码相机、摄像机、耳机等。
3. 办公产品:如打印机、投影仪等。
4. **产品:如**电子设备、**通信设备等。

Panasonic的产品广泛应用于家庭、办公室、公共设施等多个领域。

Panasonic的优势在于:

1. 技术创新:Panasonic在电子技术领域拥有强大的研发实力,不断推出创新产品。
2. 品质保证:Panasonic的产品以高品质著称,深受消费者信赖。
3. 品牌影响力:作为全球知名品牌,Panasonic在全球市场具有较高的知名度和影响力。
4. 服务网络:Panasonic在全球设有广泛的销售和服务网络,为消费者提供便捷的售后服务。

HY1Z-9V数据手册

厂牌 PDF简要描述 下载
PANASONIC 信号继电器 PANASONIC HY1Z-9V HY1Z-9V数据手册

HY1Z-9V封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 27.1116
10+ ¥ 24.42
50+ ¥ 21.61
100+ ¥ 20.99
库存: 17
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: ¥ 27.11
直接购买
加入购物车
