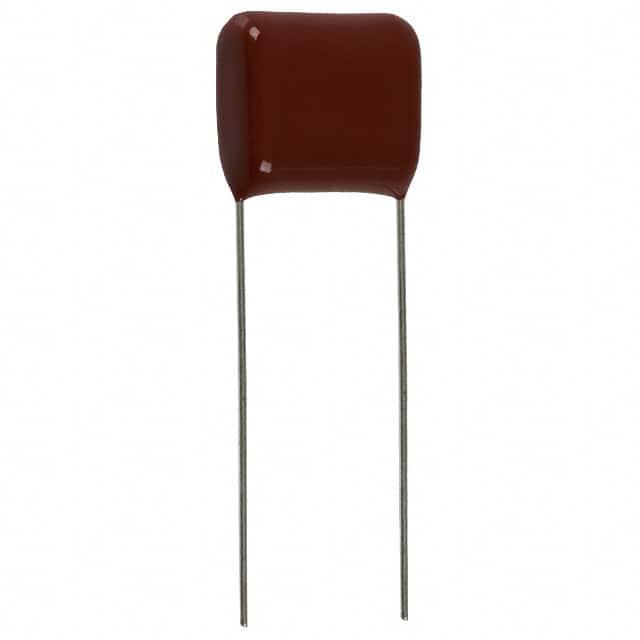

ECQE2105KB

产品分类: 薄膜电容
厂牌: PANASONIC
产品描述: 1μF ±10% 涤纶 250V 125V 通孔安装 15.3mm*7mm*15mm
供应商型号: ECQE2105KB
供应商: 国内现货
标准整包数: 100
PANASONIC 薄膜电容 ECQE2105KB

ECQE2105KB概述

    # 塑料薄膜电容器——产品技术手册

    产品简介


    塑料薄膜电容器是一种广泛应用于各类电子电路中的无源器件,主要由金属化聚酯薄膜制成,并采用阻燃环氧树脂涂层。这类电容器具有良好的电气特性、自愈性能、小巧体积及符合RoHS指令的要求。它们适用于一般用途,如电源滤波、信号耦合等领域。

    技术参数


    额定电压
    - 直流(DC):250V
    - 交流(AC):125V
    容量范围
    - 直流(DC):0.010 μF 至 4.7 μF(E12系列)
    - 交流(AC):0.010 μF 至 4.7 μF(E12系列)
    容量容差
    - ±5%(J码)
    - ±10%(K码)
    耐压测试
    - 直流(DC):额定电压×150%,60秒
    - 交流(AC):额定电压×230%,60秒;端子到外壳:1500VAC,60秒
    绝缘电阻(IR)
    - 直流(DC):
    - C<0.33μF: IR>9000 MΩ(20°C, 100VDC, 60s)
    - C>0.33μF: IR>3000 MΩ·μF(20°C, 100VDC, 60s)
    - 交流(AC):
    - C<0.47μF: IR>2000 MΩ(20°C, 500VDC, 60s)
    - C>0.47μF: IR>3000 MΩ·μF(20°C, 100VDC, 60s)

    产品特点和优势


    1. 自愈性能:内部故障时可自我修复,提高长期稳定性。
    2. 小巧体积:占用空间小,适合紧凑设计。
    3. 优异的电气特性:低损耗角正切(tan δ < 1.0%),保证高效率。
    4. 阻燃环氧树脂涂层:确保在高温下仍能保持稳定性能。
    5. 符合RoHS指令:环保材料,安全可靠。

    应用案例和使用建议


    推荐应用
    - 一般用途:适用于各种电源和信号处理电路。
    - 特殊场合:在某些特定应用场景下,如CDI、点火装置等,需要特别联系厂家确认适用性。
    使用建议
    - 在高电流应用环境中,建议使用额外的保护措施以防止热过载。
    - 在交流应用中,要确保所施加的电压不超过指定范围,以避免电容器损坏。

    兼容性和支持


    - 本产品与其他同类电容器或电子设备具有良好兼容性。
    - 厂家提供详细的技术支持和维护服务,具体细节可咨询厂家获取。

    常见问题与解决方案


    常见问题
    1. 容量衰减:长时间使用后容量可能会逐渐减少。
    - 解决方案:定期检查并更换老化电容器。
    2. 耐压不足:施加电压超过额定值会导致电容器失效。
    - 解决方案:确保所连接的电路符合电容器的工作电压要求。

    总结和推荐


    综上所述,这款塑料薄膜电容器凭借其自愈性能、小体积、优异的电气特性和环保材料,在多种应用场景中表现出色。对于寻求高性能、稳定性和环境友好的电子设计项目,它是一个值得信赖的选择。如果您正在寻找一个可靠且高效的产品来满足您的需求,我们强烈推荐您考虑使用这一款塑料薄膜电容器。

ECQE2105KB参数

参数
电容值 1μF
容差 ±10%
介电材料 涤纶
额定电压-AC 125V
额定电压-DC 250V
ESR-等效串联电阻 -
长*宽*高 15.3mm*7mm*15mm
安装方式 通孔安装
应用等级 通用级
零件状态 在售
包装方式 散装

ECQE2105KB厂商介绍

Panasonic(松下)是一家日本的跨国企业,成立于1918年,由松下幸之助创立。公司总部位于大阪府门真市,是全球领先的电子产品制造商之一,涉足家电、数码视听电子、办公产品、**等诸多领域。

Panasonic的主营产品分类包括:

1. 家电产品:如冰箱、洗衣机、空调、电视等。
2. 数码视听产品:如数码相机、摄像机、耳机等。
3. 办公产品:如打印机、投影仪等。
4. **产品:如**电子设备、**通信设备等。

Panasonic的产品广泛应用于家庭、办公室、公共设施等多个领域。

Panasonic的优势在于:

1. 技术创新:Panasonic在电子技术领域拥有强大的研发实力,不断推出创新产品。
2. 品质保证:Panasonic的产品以高品质著称,深受消费者信赖。
3. 品牌影响力:作为全球知名品牌,Panasonic在全球市场具有较高的知名度和影响力。
4. 服务网络:Panasonic在全球设有广泛的销售和服务网络,为消费者提供便捷的售后服务。

ECQE2105KB数据手册

厂牌 PDF简要描述 下载
PANASONIC 薄膜电容 PANASONIC ECQE2105KB ECQE2105KB数据手册

ECQE2105KB封装设计

查看详情并下载
Symbol
Footprint
3D Model
