ECWFE2W334P5

产品分类: 薄膜电容
厂牌: PANASONIC
产品描述: 330nF ±5% 聚丙烯 450V 84V 通孔安装 17.5mm*5mm*11mm
供应商型号: UA-ECWFE2W334P5
供应商: 海外现货
标准整包数: 1000

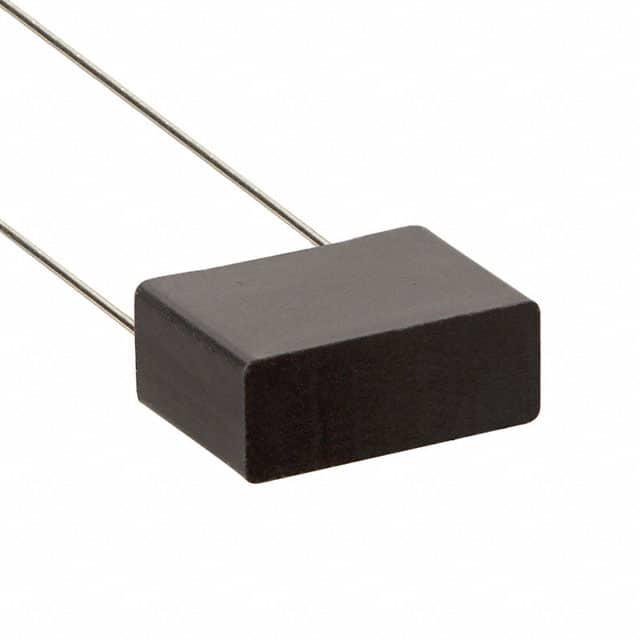

PANASONIC 薄膜电容 ECWFE2W334P5

ECWFE2W334P5概述

    电子元器件产品技术手册 —— 塑料薄膜电容器

    产品简介


    塑料薄膜电容器采用聚丙烯金属化膜制成,具有非感性结构,并配备阻燃塑料外壳。此类电容器以其小型尺寸、卓越的频率特性、低损耗以及阻燃塑料外壳而著称。本产品符合RoHS标准,适用于主动滤波电路和高频电路,包括通用型号和特殊引脚间距型号。

    技术参数


    - 额定电压:450 V.DC 和 630 V.DC
    - 绝缘电阻 (IR):对于 C ≤ 0.33 μF,IR ≥ 9,000 MΩ;对于 C > 0.33 μF,IR ≥ 10,000 MΩ·μF
    - 耐压能力:450 V.DC 和 630 V.DC
    - 损耗因子 (tan δ):≤ 0.1% (20 ℃, 1 kHz)
    - 容差范围:±5% (J) 或 ±10% (K)
    - 电容范围:0.1 μF 至 2.2 μF 和 0.1 μF 至 4.7 μF
    - 工作温度范围:-40 ℃ 至 +105 ℃
    - 降额比率:在超过 85 ℃时,额定电压按 1.0%/℃ 降低
    - 峰值电压:交流电路中施加的峰值电压应小于 450 Vp-p

    产品特点和优势


    - 小型尺寸:非常适合空间受限的设计。
    - 优良的频率特性:适合高频应用。
    - 低损耗:确保高效的能量转换。
    - 阻燃塑料外壳:增强安全性。
    - 低噪音水平:运行过程中几乎无声音。
    - RoHS合规性:环保要求下的可靠选择。

    应用案例和使用建议


    这些电容器适用于多种高频电路和滤波器中。例如,在主动滤波电路中使用时,应确保交流电压不超过其直流额定电压的150%,持续时间60秒。使用建议包括:
    - 确保在交流电路中应用的峰值电压不超过最大值。
    - 在高温环境下使用时,注意额定电压的降额。

    兼容性和支持


    该电容器具有良好的通用性,可以与其他标准电子元件兼容。生产厂家提供了详细的技术规格和支持服务,确保客户能够获得最佳的应用效果。如果需要任何技术支持或疑问解答,可以通过官方渠道联系供应商。

    常见问题与解决方案


    - 问题:在交流电路中如何确定合适的电压?
    - 解决方案:请参考技术手册中“Permissible voltage (R.M.S) in alternating current corresponding to DC rated voltage”的章节,以获取详细的电压范围信息。

    - 问题:如何计算正确的电容值?
    - 解决方案:根据所需的电容值和容差范围(J 或 K),参阅手册中的电容代码表以确定正确的产品型号。

    总结和推荐


    总体而言,这款塑料薄膜电容器具备优良的性能和广泛的应用前景,尤其适用于需要高频特性的场合。其低噪声、高可靠性等特点使其成为设计者们的理想选择。推荐使用本产品以满足各种电子电路设计的需求。如果您有任何疑问或需要进一步的帮助,请随时联系供应商的技术支持团队。

ECWFE2W334P5参数

参数
电容值 330nF
容差 ±5%
介电材料 聚丙烯
额定电压-AC 84V
额定电压-DC 450V
ESR-等效串联电阻 -
长*宽*高 17.5mm*5mm*11mm
安装方式 通孔安装
零件状态 在售
包装方式 散装

ECWFE2W334P5厂商介绍

Panasonic(松下)是一家日本的跨国企业,成立于1918年,由松下幸之助创立。公司总部位于大阪府门真市,是全球领先的电子产品制造商之一,涉足家电、数码视听电子、办公产品、**等诸多领域。

Panasonic的主营产品分类包括:

1. 家电产品:如冰箱、洗衣机、空调、电视等。
2. 数码视听产品:如数码相机、摄像机、耳机等。
3. 办公产品:如打印机、投影仪等。
4. **产品:如**电子设备、**通信设备等。

Panasonic的产品广泛应用于家庭、办公室、公共设施等多个领域。

Panasonic的优势在于:

1. 技术创新:Panasonic在电子技术领域拥有强大的研发实力,不断推出创新产品。
2. 品质保证:Panasonic的产品以高品质著称,深受消费者信赖。
3. 品牌影响力:作为全球知名品牌,Panasonic在全球市场具有较高的知名度和影响力。
4. 服务网络:Panasonic在全球设有广泛的销售和服务网络,为消费者提供便捷的售后服务。

ECWFE2W334P5数据手册

厂牌 PDF简要描述 下载
PANASONIC 薄膜电容 PANASONIC ECWFE2W334P5 ECWFE2W334P5数据手册

ECWFE2W334P5封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1000+ $ 0.24 ¥ 2.0112
2000+ $ 0.23 ¥ 1.9274
4000+ $ 0.22 ¥ 1.8436
20000+ $ 0.19 ¥ 1.5922
库存: 0
起订量: 1000 增量: 1000
交货地:
最小起订量为:1000
合计: ¥ 0
直接购买
加入购物车
