ECWU1104KC9

产品分类: 薄膜电容
厂牌: PANASONIC
产品描述: 100nF ±10% 涤纶,聚乙烯萘酸酯 100V 40V 2416 焊接安装,贴片安装 6mm*4.1mm*2mm
供应商型号: 9230351
供应商: 海外现货
标准整包数: 3000

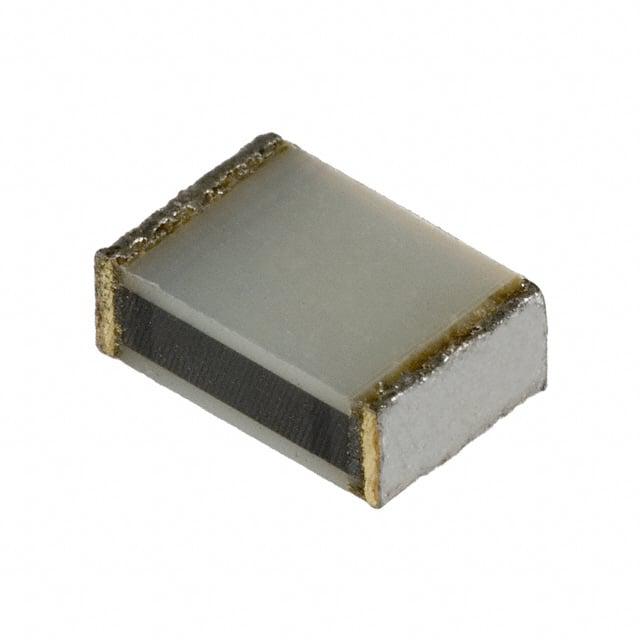

PANASONIC 薄膜电容 ECWU1104KC9

ECWU1104KC9概述


    产品简介


    塑料薄膜电容器采用金属化PEN薄膜多层结构,具有小型、轻便的特点。它们主要用于普通电子电路中的耦合和旁路应用。这种电容器已经通过RoHS指令认证,表明其符合环保要求。适用于需要高频响应的场合,例如商用频率50 Hz和60 Hz的正弦波应用。

    技术参数


    - 结构: 金属化PEN薄膜多层结构
    - 额定电压:
    - 100 V.DC
    - 250 V.DC
    - 630 V.DC
    - 静电容量范围:
    - 0.0010 μF ~ 0.12 μF (E12)
    - 0.012 μF ~ 1.0 μF (E12)
    - 0.022 μF, 0.027 μF, 0.033 μF
    - 静电容量容差:
    - ±5% (J)
    - ±10% (K)
    - 额定温度范围: -55°C 至 +125°C(包含电容表面温度)
    - 回流焊条件:
    - 温度峰值: 250°C
    - 元件表面温度: 217°C以上 60至150秒内(根据温度变化而变化)
    - 或者 220°C以上 60秒内
    - 绝缘电阻:
    - 100 V.DC: ≥ 1000 MΩ•μF (20°C, 100 V.DC, 60秒)
    - 100 V.DC, 250 V.DC, 630 V.DC: ≥ 3000 MΩ (20°C, 100 V.DC)
    - 耐电压: 端子间,额定电压的150%(60秒)
    - 介质损耗因数 (tan δ): ≤ 1.0% (20°C, 1kHz)

    产品特点和优势


    1. 小型化: 这种电容器具有小体积和轻重量的特点,适合在空间受限的应用环境中使用。
    2. 回流焊专用: 适用于自动化生产和大规模制造过程。
    3. RoHS合规: 满足环境保护标准。
    4. 高可靠性和长寿命: 优异的温度特性和稳定的电气性能确保其在各种恶劣环境下长期运行。

    应用案例和使用建议


    - 应用案例:
    - 在各种消费电子产品、通信设备、工业控制等领域作为耦合电容器和旁路电容器使用。
    - 使用频率范围从商业频率50 Hz到60 Hz,适用于音频放大器、电源管理单元和信号处理系统等。
    - 使用建议:
    - 请按照手册中的具体指导,在使用超过直流额定电压的产品时需注意其交流状态下可用电压。
    - 选择合适的额定电压和静电容量值,避免过载。
    - 在安装过程中,确保遵循正确的回流焊条件,以保护电容器不受热损伤。

    兼容性和支持


    - 兼容性: 与其他常规电子元器件和设备高度兼容。
    - 支持: 厂商提供详尽的技术规格书和维护支持,以便客户在购买和使用过程中获得必要的帮助。

    常见问题与解决方案


    - 问题: 如何确保电容器在高频应用中的性能?
    - 解决方案: 选择适当的额定电压和静电容量值,并严格按照制造商提供的回流焊条件进行安装。

    - 问题: 电容器在极端温度下能否正常工作?
    - 解决方案: 电容器的工作温度范围为-55°C 至 +125°C,可以适应广泛的环境条件。在极端温度下工作时,请参考技术手册中的温度限制并采取相应措施。

    总结和推荐


    塑料薄膜电容器以其小型化、高可靠性和兼容性,成为多种应用场合的理想选择。特别是在需要高性能电容器的小型化设备中表现尤为突出。其良好的电气特性和广泛的工作温度范围使其在多个领域中具备强大的市场竞争力。强烈推荐使用这款电容器以满足您的设计需求。
    综上所述,这款塑料薄膜电容器不仅在技术和性能方面表现出色,而且在应用范围和兼容性方面也有明显优势,是您电子设备的最佳选择之一。

ECWU1104KC9参数

参数
电容值 100nF
容差 ±10%
介电材料 涤纶,聚乙烯萘酸酯
ESR-等效串联电阻 -
额定电压-AC 40V
额定电压-DC 100V
长*宽*高 6mm*4.1mm*2mm
通用封装 2416
安装方式 焊接安装,贴片安装
应用等级 通用级
零件状态 在售
包装方式 卷带包装

ECWU1104KC9厂商介绍

Panasonic(松下)是一家日本的跨国企业,成立于1918年,由松下幸之助创立。公司总部位于大阪府门真市,是全球领先的电子产品制造商之一,涉足家电、数码视听电子、办公产品、**等诸多领域。

Panasonic的主营产品分类包括:

1. 家电产品:如冰箱、洗衣机、空调、电视等。
2. 数码视听产品:如数码相机、摄像机、耳机等。
3. 办公产品:如打印机、投影仪等。
4. **产品:如**电子设备、**通信设备等。

Panasonic的产品广泛应用于家庭、办公室、公共设施等多个领域。

Panasonic的优势在于:

1. 技术创新:Panasonic在电子技术领域拥有强大的研发实力,不断推出创新产品。
2. 品质保证:Panasonic的产品以高品质著称,深受消费者信赖。
3. 品牌影响力:作为全球知名品牌,Panasonic在全球市场具有较高的知名度和影响力。
4. 服务网络:Panasonic在全球设有广泛的销售和服务网络,为消费者提供便捷的售后服务。

ECWU1104KC9数据手册

厂牌 PDF简要描述 下载
PANASONIC 薄膜电容 PANASONIC ECWU1104KC9 ECWU1104KC9数据手册

ECWU1104KC9封装设计

查看详情并下载
Symbol
Footprint
3D Model
