首页  >  产品百科  >  ECQ-UAAF105MA

ECQ-UAAF105MA

产品分类: 薄膜电容
厂牌: PANASONIC
产品描述: 1μF ±20% 聚丙烯 275V 通孔安装 26mm*12mm*19.5mm
供应商型号: 667-ECQ-UAAF105MA
供应商: Mouser
标准整包数: 1

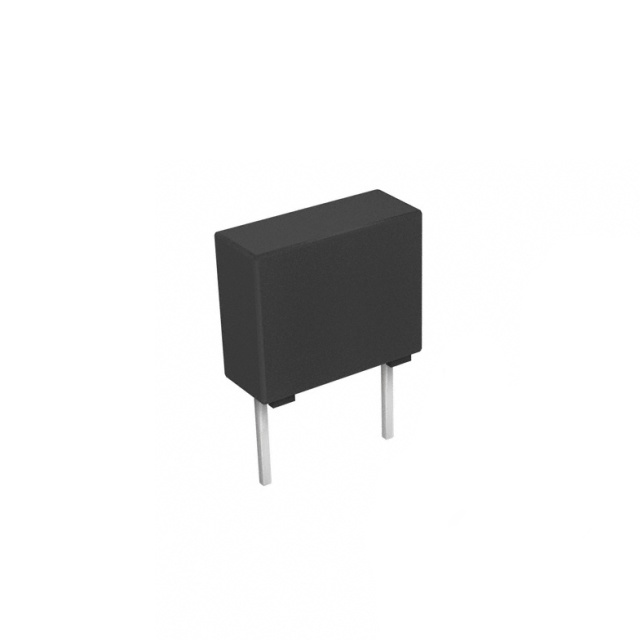

PANASONIC 薄膜电容 ECQ-UAAF105MA

ECQ-UAAF105MA概述

    Plastic Film Capacitors 技术手册

    产品简介


    塑料薄膜电容器是一种高性能的电容器,适用于多种应用场景。这类电容器采用聚丙烯薄膜作为介电材料,具备较高的安全标准,如UL/CSA和欧洲安全标准X2等级。它们具有高湿度抵抗性,紧凑设计和阻燃特性,符合RoHS标准。此外,这些电容器还可用作干扰抑制器,提供了标准型号和特殊引脚间距型号。

    技术参数


    - 容许电压范围: 最大交流电压为310 VAC(包含线电压波动),基本额定电压为240 VAC。
    - 耐压能力:
    - 两个端子之间:633 VAC,1183 VDC,60秒
    - 端子到外壳:2050 VAC,60秒
    - 介电损耗角正切(tan δ):
    - C ≤ 0.47 μF: ≤ 0.2%(20℃,1kHz)
    - C ≤ 1.0 μF: ≤ 0.1%(20℃,1kHz)
    - 绝缘电阻(IR):
    - C ≤ 0.47 μF: ≥ 2000 MΩ(20℃,500 VDC,60秒)
    - C > 0.33 μF: ≥ 5000 MΩ·μF(20℃,100 VDC,60秒)
    - C ≤ 0.33 μF: ≥ 15000 MΩ(20℃,100 VDC,60秒)
    - 温度范围: -40℃ 至 +110℃
    - 额定电压: 275 VAC
    - 容差: ±10%(K), ±20%(M)
    - 尺寸: 根据不同型号有所不同,从最小至最大范围分别为:26.0mm 至 60.0mm。

    产品特点和优势


    - 高安全性: 内置安全机制。
    - 高湿度抵抗性: 经过THB测试验证。
    - 紧凑型设计: 便于安装。
    - 阻燃性: 使用阻燃塑料外壳和不燃树脂。
    - 环保: 符合RoHS标准。
    - 干扰抑制器: 减少电磁干扰。
    - 可选特殊引脚间距: 适合特殊应用。

    应用案例和使用建议


    - 推荐应用:
    - 适用于电源、滤波器、照明系统等需要高稳定性及抗干扰能力的场合。
    - 使用建议:
    - 在应用前确认电容器符合当前的安全标准,特别是针对欧洲和美国的标准。
    - 在使用过程中注意避免过高的操作温度,以防止内部温度升高导致性能下降。

    兼容性和支持


    - 兼容性: 适用于各种国际标准,如UL、CSA、EN和IEC标准。
    - 厂商支持: 厂家提供详细的规格书和技术支持,确保产品在使用过程中的可靠性和稳定性。

    常见问题与解决方案


    - 问题: 产品在高温环境下使用时性能不稳定。
    - 解决方案: 确认实际工作环境不超过电容器的最大操作温度范围,必要时采取散热措施。
    - 问题: 安装过程中发现电容器出现漏电流。
    - 解决方案: 检查电路连接是否正确,并确认电容器与外部元件之间的匹配度。


    总结和推荐


    - 优点

    总结

    :
    - 高度的安全性、可靠的抗干扰能力和环境适应性使其成为众多应用场景的理想选择。
    - 适用于多种国际认证标准,能够满足全球市场的合规要求。
    - 推荐:
    - 强烈推荐用于需要高性能和稳定性的应用场合,如电源管理和电磁干扰控制。
    通过以上信息,可以看出塑料薄膜电容器以其优良的性能和广泛的应用前景,在电子元器件领域占据了一席之地。

ECQ-UAAF105MA参数

参数
电容值 1μF
容差 ±20%
介电材料 聚丙烯
额定电压-AC 275V
额定电压-DC -
ESR-等效串联电阻 -
长*宽*高 26mm*12mm*19.5mm
安装方式 通孔安装
零件状态 在售
包装方式 散装

ECQ-UAAF105MA厂商介绍

Panasonic(松下)是一家日本的跨国企业,成立于1918年,由松下幸之助创立。公司总部位于大阪府门真市,是全球领先的电子产品制造商之一,涉足家电、数码视听电子、办公产品、**等诸多领域。

Panasonic的主营产品分类包括:

1. 家电产品:如冰箱、洗衣机、空调、电视等。
2. 数码视听产品:如数码相机、摄像机、耳机等。
3. 办公产品:如打印机、投影仪等。
4. **产品:如**电子设备、**通信设备等。

Panasonic的产品广泛应用于家庭、办公室、公共设施等多个领域。

Panasonic的优势在于:

1. 技术创新:Panasonic在电子技术领域拥有强大的研发实力,不断推出创新产品。
2. 品质保证:Panasonic的产品以高品质著称,深受消费者信赖。
3. 品牌影响力:作为全球知名品牌,Panasonic在全球市场具有较高的知名度和影响力。
4. 服务网络:Panasonic在全球设有广泛的销售和服务网络,为消费者提供便捷的售后服务。

ECQ-UAAF105MA数据手册

厂牌 PDF简要描述 下载
PANASONIC 薄膜电容 PANASONIC ECQ-UAAF105MA ECQ-UAAF105MA数据手册

ECQ-UAAF105MA封装设计

查看详情并下载
Symbol
Footprint
3D Model
