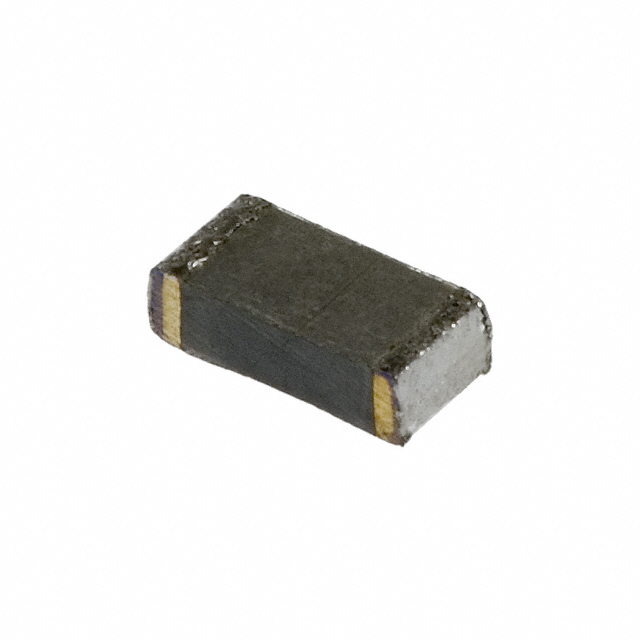

ECH-U1C153JB5

产品分类: 薄膜电容
厂牌: PANASONIC
产品描述: 15nF ±5% 聚苯硫醚(PPS) 16V 11V 1206 焊接安装,贴片安装 3.2mm*1.6mm*1mm
供应商型号: CEI-ECH-U1C153JB5
供应商: 海外现货
标准整包数: 1
PANASONIC 薄膜电容 ECH-U1C153JB5

ECH-U1C153JB5概述

    Film Chip Capacitor (ECHU-B) 技术手册解析

    1. 产品简介


    Film Chip Capacitor(薄膜贴片电容器)是一种采用堆叠式金属化聚苯硫醚(PPS)薄膜作为介电材料的小型电容器。该产品具有无模具简单结构,主要用于时间常数计算、滤波、振荡和共振电路等领域。由于其紧凑的设计,非常适合现代高密度集成电子产品的需求。

    2. 技术参数


    - 尺寸范围:最小尺寸为2.0 × 1.25 mm。
    - 工作温度范围:–55°C 至 +125°C。
    - 额定电压:16 VDC 和 50 VDC。
    - 电容范围:0.0001 μF 至 0.1 μF(E12系列)。
    - 容差:±2% (G) 和 ±5% (J)。
    - 耐压:额定电压的175%,持续时间为1至5秒。
    - 介质损耗因数:≤0.6%(20°C,1 kHz)。
    - 绝缘电阻:16 VDC ≥ 3000 MΩ(20°C,10 VDC,60秒);50 VDC ≥ 3000 MΩ(20°C,50 VDC,60秒)。
    - 焊接条件:流动焊接温度不超过260°C,最大5秒;回流焊接温度不超过260°C,超过230°C时持续时间不超过30秒。

    3. 产品特点和优势


    - 小型化设计:最小尺寸仅2.0 × 1.25 mm,适合高密度集成需求。
    - 长寿命稳定性:在85°C,85%相对湿度条件下,工作500小时后仍保持稳定性能。
    - 多种焊接兼容性:既适用于流动焊接也适用于回流焊接,增强了组装灵活性。
    - 宽工作温度范围:能够适应从-55°C到+125°C的极端环境,适合恶劣环境下的应用。

    4. 应用案例和使用建议


    - 时间常数计算:如RC电路中的电阻值确定。
    - 滤波:电源线上的滤波电路以减少噪声。
    - 振荡和共振:谐振电路中的频率调整。
    - 使用建议:在高温和高湿度环境下使用时,建议进行老化测试以确保长期可靠性;在选择合适的封装尺寸时,应考虑电路板的空间布局,以最大化利用空间。

    5. 兼容性和支持


    - 兼容性:该产品适用于多种焊接方式,确保与大多数自动装配线兼容。
    - 支持:制造商提供详细的技术文档和技术咨询服务,帮助客户解决在使用过程中可能遇到的问题。

    6. 常见问题与解决方案


    - Q: 产品在高温环境中使用时,是否有寿命限制?
    - A: 高温环境下使用时,需注意产品的工作温度上限为125°C。如果超出此范围,需要进一步进行环境测试以确保产品可靠性。

    - Q: 焊接过程中的注意事项是什么?
    - A: 流动焊接时,确保焊接温度不超过260°C,且时间不超过5秒;回流焊接时,温度必须在230°C以上,且时间不超过30秒。

    7. 总结和推荐


    该Film Chip Capacitor(ECHU-B)凭借其小巧、稳定的特性,以及广泛的适用性,是高密度集成电子系统中不可或缺的元件。考虑到其优异的性能和广泛的应用场景,强烈推荐使用该产品。然而,用户应根据具体的应用环境和需求,选择合适的产品型号,并在使用前进行必要的老化测试和焊接条件验证。

ECH-U1C153JB5参数

参数
电容值 15nF
容差 ±5%
介电材料 聚苯硫醚(PPS)
额定电压-AC 11V
额定电压-DC 16V
ESR-等效串联电阻 -
长*宽*高 3.2mm*1.6mm*1mm
通用封装 1206
安装方式 焊接安装,贴片安装
应用等级 通用级
零件状态 在售
包装方式 卷带包装

ECH-U1C153JB5厂商介绍

Panasonic(松下)是一家日本的跨国企业,成立于1918年,由松下幸之助创立。公司总部位于大阪府门真市,是全球领先的电子产品制造商之一,涉足家电、数码视听电子、办公产品、**等诸多领域。

Panasonic的主营产品分类包括:

1. 家电产品:如冰箱、洗衣机、空调、电视等。
2. 数码视听产品:如数码相机、摄像机、耳机等。
3. 办公产品:如打印机、投影仪等。
4. **产品:如**电子设备、**通信设备等。

Panasonic的产品广泛应用于家庭、办公室、公共设施等多个领域。

Panasonic的优势在于:

1. 技术创新:Panasonic在电子技术领域拥有强大的研发实力,不断推出创新产品。
2. 品质保证:Panasonic的产品以高品质著称,深受消费者信赖。
3. 品牌影响力:作为全球知名品牌,Panasonic在全球市场具有较高的知名度和影响力。
4. 服务网络:Panasonic在全球设有广泛的销售和服务网络,为消费者提供便捷的售后服务。

ECH-U1C153JB5数据手册

厂牌 PDF简要描述 下载
PANASONIC 薄膜电容 PANASONIC ECH-U1C153JB5 ECH-U1C153JB5数据手册

ECH-U1C153JB5封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
100+ $ 0.806 ¥ 6.8107
500+ $ 0.702 ¥ 5.9319
1000+ $ 0.598 ¥ 5.0531
库存: 15410
起订量: 368 增量: 1
交货地:
最小起订量为:100
合计: ¥ 681.07
