首页  >  产品百科  >  ECQU2A473ML

ECQU2A473ML

产品分类: 薄膜电容
厂牌: PANASONIC
产品描述: 47nF ±20% 涤纶 275V 通孔安装 15mm*6mm*13.5mm
供应商型号: UA-ECQU2A473ML
供应商: 海外现货
标准整包数: 500

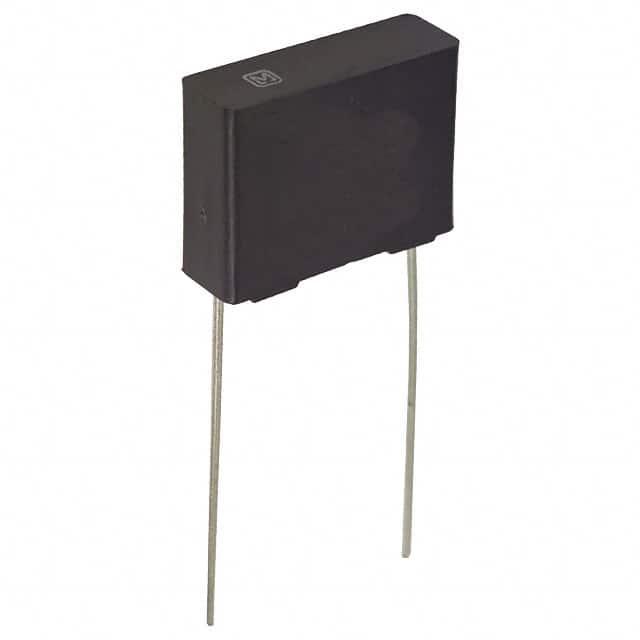

PANASONIC 薄膜电容 ECQU2A473ML

ECQU2A473ML概述

    塑料薄膜电容器技术手册

    产品简介


    塑料薄膜电容器是一种广泛应用于电气和电子设备中的被动元件。这类电容器以其紧凑的结构、阻燃的塑料外壳和无燃烧树脂而闻名。本系列产品符合UL/CSA和欧洲安全法规(包括X2和Y2/X2等级),并具有RoHS合规性。它们适用于干扰抑制器的应用场合,适用于交流电压(50Hz或60Hz正弦波)。需要注意的是,此系列不推荐用于新设计,但可用于替换旧设计。

    技术参数


    - 认证标准: UL 60384-14, CSA C22.2 No. 8-M1986, IEC 60384-14, EN 60384-14
    - 额定电压 (AC): 275V(CSA C22.2 No. 8规格为250V)
    - 容差: ±10% (K), ±20% (M)
    - 电容范围: 0.0010 μF 至 2.2 μF
    - 绝缘电阻 (IR): ≥ 2,000 MΩ (20℃, 500V DC, 60s)
    - 损耗因子 (tan δ): ≤ 1.0% (20℃, 1kHz)
    - 介电强度:
    - 端子间:575V AC, 1768V DC, 60s (0.0082 μF至2.2 μF)
    - 端子到外壳:2050V AC, 60s
    - 温度范围: -40℃ 至 +100℃(CSA C22.2 No. 8规格为85℃)

    产品特点和优势


    - 紧凑型设计: 采用阻燃塑料外壳和无燃烧树脂,适合紧凑空间的应用。
    - 安全合规: 符合多种国际安全标准,如UL、CSA、IEC和VDE。
    - 可靠性高: 绝缘电阻高且损耗因子低,确保长时间稳定运行。
    - 适用性强: 可用于各类交流电压设备,尤其适用于干扰抑制器。

    应用案例和使用建议


    塑料薄膜电容器适用于以下应用场景:
    - 电磁干扰抑制器: 高频噪声过滤和电磁干扰抑制。
    - 工业控制: 工业设备的电源滤波和控制电路。
    - 家用电器: 微波炉、洗衣机等家电设备中的滤波电路。
    使用建议:
    - 在使用这些电容器时,务必确保它们的工作环境温度不超过其额定值。
    - 对于需要高可靠性的应用,建议使用额外的保护措施,如防浪涌保护装置。

    兼容性和支持


    - 兼容性: 该电容器适用于各类交流电压设备,包括那些获得欧洲SEMKO、DEMKE、NEMKO、FIMKO和SEV认证的设备。
    - 支持: 生产商提供技术支持和维护服务。对于具体的技术规格,建议联系工厂获取最新的资料。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 温度过高导致失效 | 检查工作环境温度是否超过额定范围,必要时采取降温措施。 |
    | 电容容量下降 | 检查是否存在过压或过载情况,调整负载或更换电容器。 |
    | 绝缘电阻降低 | 检查连接线是否有损坏或腐蚀,重新焊接或更换接线。 |

    总结和推荐


    塑料薄膜电容器以其紧凑的设计、高安全性及广泛应用领域,在电子元器件市场中占据重要地位。其广泛的应用范围和优秀的性能使其成为许多设备的理想选择。鉴于该产品已不再推荐用于新设计,但对于现有系统的升级和替换来说,它们依然是一个可靠的选择。如果你正在寻找一种适用于各种应用的高效能电容器,这款产品无疑值得考虑。

ECQU2A473ML参数

参数
电容值 47nF
容差 ±20%
介电材料 涤纶
ESR-等效串联电阻 -
额定电压-AC 275V
额定电压-DC -
长*宽*高 15mm*6mm*13.5mm
安装方式 通孔安装
零件状态 停产
包装方式 散装

ECQU2A473ML厂商介绍

Panasonic(松下)是一家日本的跨国企业,成立于1918年,由松下幸之助创立。公司总部位于大阪府门真市,是全球领先的电子产品制造商之一,涉足家电、数码视听电子、办公产品、**等诸多领域。

Panasonic的主营产品分类包括:

1. 家电产品:如冰箱、洗衣机、空调、电视等。
2. 数码视听产品:如数码相机、摄像机、耳机等。
3. 办公产品:如打印机、投影仪等。
4. **产品:如**电子设备、**通信设备等。

Panasonic的产品广泛应用于家庭、办公室、公共设施等多个领域。

Panasonic的优势在于:

1. 技术创新:Panasonic在电子技术领域拥有强大的研发实力,不断推出创新产品。
2. 品质保证:Panasonic的产品以高品质著称,深受消费者信赖。
3. 品牌影响力:作为全球知名品牌,Panasonic在全球市场具有较高的知名度和影响力。
4. 服务网络:Panasonic在全球设有广泛的销售和服务网络,为消费者提供便捷的售后服务。

ECQU2A473ML数据手册

厂牌 PDF简要描述 下载
PANASONIC 薄膜电容 PANASONIC ECQU2A473ML ECQU2A473ML数据手册

ECQU2A473ML封装设计

查看详情并下载
Symbol
Footprint
3D Model
