ECQ-UAAF106KA

产品分类: 薄膜电容
厂牌: PANASONIC
产品描述: 10μF ±10% 聚丙烯 275V 通孔安装 41mm*28mm*42mm
供应商型号: 667-ECQ-UAAF106KA
供应商: Mouser
标准整包数: 1

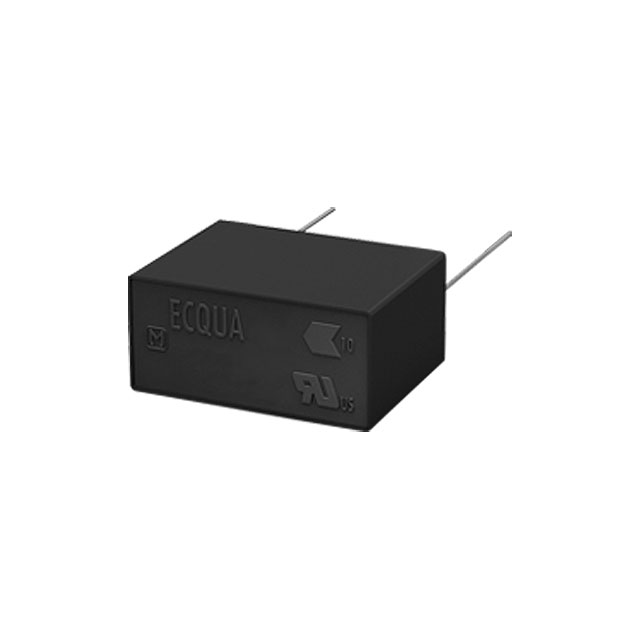

PANASONIC 薄膜电容 ECQ-UAAF106KA

ECQ-UAAF106KA概述


    产品简介


    塑料薄膜电容器(ECQUA系列) 是一款高性能、高可靠性的电容器,专为多种交流应用设计。该系列电容器以聚丙烯薄膜作为介质,并采用了金属化处理。它们具备优异的抗潮湿性能、高安全性(内置安全机制)、紧凑尺寸、阻燃外壳和无毒树脂材料。符合RoHS标准并提供干扰抑制功能。该产品适用于高压电路及需要高容值稳定性的地方。

    技术参数


    | 参数 | 规格 |

    | 电介质及结构 | 金属化聚丙烯薄膜 |
    | 额定电压 | 275 V.AC |
    | 额定电容 | 0.10 μF 至 4.7 μF |
    | 电容公差 | ±10% (K),±20% (M) |
    | 损耗因子 (tan δ) | C < 1.0 μF: < 0.1% (20°C, 1kHz)
    C > 1.0 μF: < 0.2% (20°C, 1kHz) |
    | 耐压 | 端间:633 V.AC,1183 V.DC,60秒
    端子到外壳:2050 V.AC,60秒 |
    | 绝缘电阻 (IR) | C < 0.33 μF: > 15000 MΩ (20°C, 100 V.DC, 60秒)
    C > 0.33 μF: > 5000 MΩ∙μF (20°C, 100 V.DC, 60秒)
    C < 0.47 μF: > 2000 MΩ (20°C, 500 V.DC, 60秒) |
    | 最大交流电压 | 310 V.AC |
    | 安全认证 | UL60384-14 Class X2 (美国)
    EN60384-14 Class X2 (欧洲)
    IEC60384-14 Class X2 (国际) |

    产品特点和优势


    塑料薄膜电容器(ECQUA系列) 具备以下几个显著特点和优势:
    - 高湿度抵抗:通过湿热交变试验 (THB) 测试,确保在潮湿环境中长期稳定运行。
    - 高安全性:内置安全机制,能有效避免电容器故障引发的安全隐患。
    - 紧凑设计:相比传统电容器,体积更小,便于安装在狭小空间内。
    - 防火阻燃:采用阻燃塑料外壳和无毒树脂材料,减少火灾风险。
    - 环保材料:符合RoHS指令,无铅无卤,符合现代电子产品环保要求。
    - 干扰抑制:具有良好的电磁干扰抑制能力,保证电路正常运行。

    应用案例和使用建议


    塑料薄膜电容器(ECQUA系列)广泛应用于各种交流电路中,例如家用电器、工业控制设备、汽车电子等。以下是一些典型应用场景:
    - 家庭电器:用于空调、冰箱、洗衣机等家用电器的稳压电源部分。
    - 工业设备:用于工业自动化控制系统的电源滤波和干扰抑制。
    - 汽车电子:用于电动汽车和混合动力汽车的动力控制系统中,提高系统可靠性。
    使用建议:
    - 确保电容器的工作环境温度不超过额定范围(-40°C 至 +110°C)。
    - 在高湿度环境下使用时,应注意加强密封措施。
    - 高频应用中,选择合适的频率范围以确保最佳性能。
    - 在特殊应用中,如高温、高湿度环境或极端条件,建议进行额外的测试验证。

    兼容性和支持


    本产品与其他标准交流电压电路和设备具有良好的兼容性。制造商提供全面的技术支持和服务,包括产品选型指导、安装调试、售后技术支持等。如需更多详细信息,请联系厂商或经销商获取最新的技术资料和支持服务。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 电容器出现过热现象 | 检查电路负载是否过大,是否超出了电容器的最大功率承受能力。
    考虑增加散热装置或更换更大容量的电容器。 |
    | 电容器漏电流过大 | 检查电路是否有短路或接地不良情况。
    重新连接电路并确保良好接地。 |
    | 电容器失效或损坏 | 检查电路是否有瞬态过电压冲击,可能需要增加浪涌保护装置。
    检查电路负载是否超过电容器额定值,如是则更换更高额定值的电容器。 |

    总结和推荐


    塑料薄膜电容器(ECQUA系列) 具备卓越的抗潮湿性能、高安全性、紧凑设计及环保特性,非常适合应用于交流电路中。它不仅满足现代电子产品对高性能的要求,同时也符合环保法规,能够适应复杂多变的应用环境。如果您正在寻找一种高性能且可靠的电容器产品,我们强烈推荐您使用这款塑料薄膜电容器。
    此产品以其卓越的性能和广泛的适用性,无疑会在众多电容器产品中脱颖而出,成为您项目的理想选择。

ECQ-UAAF106KA参数

参数
电容值 10μF
容差 ±10%
介电材料 聚丙烯
ESR-等效串联电阻 -
额定电压-AC 275V
额定电压-DC -
长*宽*高 41mm*28mm*42mm
安装方式 通孔安装
零件状态 在售
包装方式 散装

ECQ-UAAF106KA厂商介绍

Panasonic(松下)是一家日本的跨国企业,成立于1918年,由松下幸之助创立。公司总部位于大阪府门真市,是全球领先的电子产品制造商之一,涉足家电、数码视听电子、办公产品、**等诸多领域。

Panasonic的主营产品分类包括:

1. 家电产品:如冰箱、洗衣机、空调、电视等。
2. 数码视听产品:如数码相机、摄像机、耳机等。
3. 办公产品:如打印机、投影仪等。
4. **产品:如**电子设备、**通信设备等。

Panasonic的产品广泛应用于家庭、办公室、公共设施等多个领域。

Panasonic的优势在于:

1. 技术创新:Panasonic在电子技术领域拥有强大的研发实力,不断推出创新产品。
2. 品质保证:Panasonic的产品以高品质著称,深受消费者信赖。
3. 品牌影响力:作为全球知名品牌,Panasonic在全球市场具有较高的知名度和影响力。
4. 服务网络:Panasonic在全球设有广泛的销售和服务网络,为消费者提供便捷的售后服务。

ECQ-UAAF106KA数据手册

厂牌 PDF简要描述 下载
PANASONIC 薄膜电容 PANASONIC ECQ-UAAF106KA ECQ-UAAF106KA数据手册

ECQ-UAAF106KA封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 5.6465 ¥ 47.7129
10+ $ 4.169 ¥ 35.2281
50+ $ 3.4776 ¥ 29.3857
100+ $ 3.3156 ¥ 28.0168
库存: 285
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 47.71
