首页  >  产品百科  >  ECWF4823JL

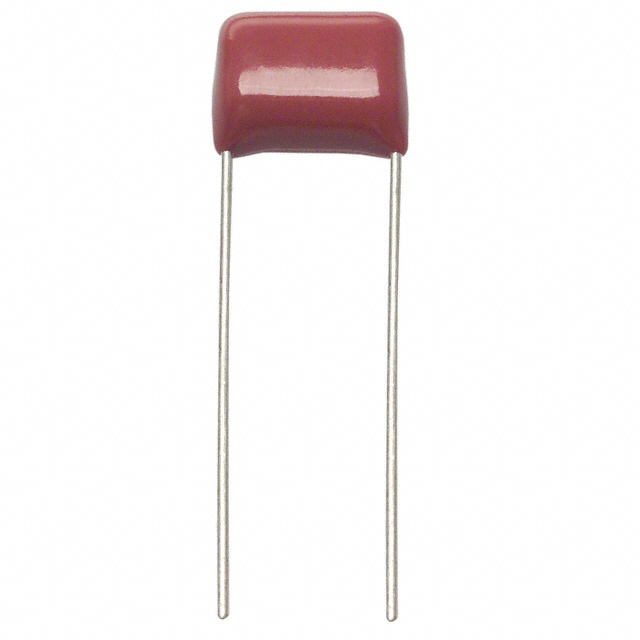

ECWF4823JL

产品分类: 薄膜电容
厂牌: PANASONIC
产品描述: 82nF ±5% 聚丙烯 400V 141V 通孔安装 13mm*7.5mm*11.9mm
供应商型号: ECWF4823JL
供应商: 国内现货
标准整包数: 100
PANASONIC 薄膜电容 ECWF4823JL

ECWF4823JL概述

    金属化聚丙烯薄膜电容器技术手册

    产品简介


    金属化聚丙烯薄膜电容器(系列:ECWF(L))是一种小型、高可靠性的电容器,广泛应用于各种电子产品中。它们以其卓越的频率特性、低损耗以及耐燃性外封装而著称。本手册将详细介绍产品的技术规格、特点、应用案例以及常见问题解决方案。

    技术参数


    - 额定电压:400 V.DC, 630 V.DC
    - 静电容量范围:
    - 400 V.DC: 0.022 μF ~ 2.4 μF
    - 630 V.DC: 0.010 μF ~ 1.3 μF
    - 静电容量容差:±3% (H), ±5% (J)
    - 介质损耗因数(tan d):
    - 20°C, 1 kHz: tan d < 0.05%
    - 20°C, 10 kHz: tan d < 0.20%
    - 耐电压:端子间为额定电压的150%,持续60秒
    - 绝缘电阻:C < 0.33 μF 时 IR > 9000 MΩ;C > 0.33 μF 时 IR > 3000 MΩ∙μF
    - 工作温度范围:-40°C ~ +105°C
    - 额定电压产品交流使用电压:详见手册

    产品特点和优势


    - 小形高可靠性:采用金属化聚丙烯薄膜无介质结构,具有极高的可靠性和稳定性。
    - 卓越频率特性:适合高频应用,能够提供稳定的频率响应。
    - 低损耗:极低的介质损耗,有助于提高电路的整体效率。
    - 耐燃性外封装:外封装材料具有优异的耐燃性能,提高安全性。
    - 高可靠性:通过85°C, 85%RH, 额定电压,500小时的测试验证。
    - 环保:符合RoHS指令,环保无污染。

    应用案例和使用建议


    - 照明:适用于各类照明设备,确保稳定运行。
    - 高频大电流电路:可在高频电路中使用,具有优秀的频率响应和可靠性。
    - 大型编带包装:适合大规模生产和自动装配工艺。
    使用建议:
    - 在交流状态下使用DC额定电压产品时,请参考手册中的“DC额定电压产品的交流可用电压”页面,确保安全使用。
    - 使用时需注意安装位置避免高温和高湿度环境,确保其正常工作。

    兼容性和支持


    - 兼容性:该电容器可以与各种标准电子元器件兼容,方便集成到不同类型的电路板中。
    - 支持:供应商提供详尽的技术规格书,并支持售后咨询和问题解答,确保客户正常使用。

    常见问题与解决方案


    1. 问题:使用过程中出现发热问题。
    - 解决方案:检查安装位置是否通风良好,避免高温和高湿度环境。确保接线正确无误。

    2. 问题:电容器在使用中发生损坏。
    - 解决方案:请检查是否符合规定的额定电压和工作条件。若发现问题,请立即停止使用并联系供应商获取技术支持。
    3. 问题:无法达到预期的电气性能。
    - 解决方案:请确认是否正确安装,并重新测量其电气参数。如有需要,联系供应商进行进一步检测。

    总结和推荐


    金属化聚丙烯薄膜电容器(系列:ECWF(L))凭借其优异的性能和广泛的适用性,在多个领域得到了广泛应用。我们强烈推荐该产品给需要高性能、高可靠性的电路设计工程师。请务必在使用前仔细阅读相关技术规格书,以确保最佳使用效果。如需进一步技术支持或有任何疑问,欢迎随时联系供应商。

ECWF4823JL参数

参数
电容值 82nF
容差 ±5%
介电材料 聚丙烯
ESR-等效串联电阻 -
额定电压-AC 141V
额定电压-DC 400V
长*宽*高 13mm*7.5mm*11.9mm
安装方式 通孔安装
零件状态 在售
包装方式 散装

ECWF4823JL厂商介绍

Panasonic(松下)是一家日本的跨国企业,成立于1918年,由松下幸之助创立。公司总部位于大阪府门真市,是全球领先的电子产品制造商之一,涉足家电、数码视听电子、办公产品、**等诸多领域。

Panasonic的主营产品分类包括:

1. 家电产品:如冰箱、洗衣机、空调、电视等。
2. 数码视听产品:如数码相机、摄像机、耳机等。
3. 办公产品:如打印机、投影仪等。
4. **产品:如**电子设备、**通信设备等。

Panasonic的产品广泛应用于家庭、办公室、公共设施等多个领域。

Panasonic的优势在于:

1. 技术创新:Panasonic在电子技术领域拥有强大的研发实力,不断推出创新产品。
2. 品质保证:Panasonic的产品以高品质著称,深受消费者信赖。
3. 品牌影响力:作为全球知名品牌,Panasonic在全球市场具有较高的知名度和影响力。
4. 服务网络:Panasonic在全球设有广泛的销售和服务网络,为消费者提供便捷的售后服务。

ECWF4823JL数据手册

厂牌 PDF简要描述 下载
PANASONIC 薄膜电容 PANASONIC ECWF4823JL ECWF4823JL数据手册

ECWF4823JL封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
200+ ¥ 3.8811
2000+ ¥ 3.7647
库存: 2800
起订量: 200 增量: 100
交货地:
最小起订量为:200
合计: ¥ 776.22
