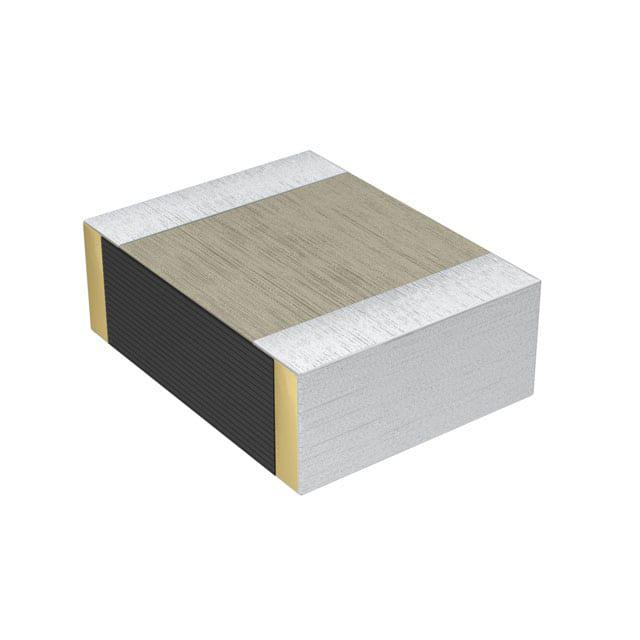

ECHU1H124GX9

产品分类: 薄膜电容
厂牌: PANASONIC
产品描述: 120nF ±2% 聚苯硫醚(PPS) 50V 30V 2416 焊接安装,贴片安装 6mm*4.1mm*2.1mm
供应商型号: SCE-ECHU1H124GX9
供应商: 海外现货
标准整包数: 100
PANASONIC 薄膜电容 ECHU1H124GX9

ECHU1H124GX9概述

    堆叠金属化聚丙烯膜片式电容器 ECHU(X) 类型技术手册

    产品简介


    塑料薄膜电容器(ECHU(X))系列采用了堆叠金属化聚丙烯膜作为介质,这种结构设计简化了制造过程,不需要模具。该系列产品以其小巧的体积(最小尺寸可达 1.6mm x 0.8mm)、高可靠性和多种电压等级而著称。

    技术参数


    - 温度范围:-55°C 至 +125°C
    - 额定电压:16VDC,50VDC
    - 电容范围:0.00010μF 到 0.22μF
    - 容差:±2%(G),±5%(J)
    - 耐压能力:在150%额定电压下持续60秒,无漏电
    - 耗散因数:≤0.6%
    - 绝缘电阻:≥3000MΩ(10VDC, 60s)

    产品特点和优势


    - 体积小:最小尺寸仅为 1.6mm x 0.8mm,适合空间受限的应用。
    - 环境适应性强:可在-55°C至+125°C的宽温范围内稳定工作。
    - 高可靠性:在85°C、85%相对湿度条件下,1.0倍额定电压下可连续运行500小时。
    - 支持回流焊接:满足自动组装要求,提高了生产效率。

    应用案例和使用建议


    - 时间常数:适用于需要高精度时间控制的应用。
    - 滤波:可用于电源滤波和信号滤波。
    - 振荡和共振:适合用于振荡电路中提供稳定的频率。
    使用建议:在高频应用中,建议使用更大的电容值以减少电阻影响;在极端温度环境下使用时,注意检查产品是否符合耐温要求。

    兼容性和支持


    - 兼容性:支持多种电压和电容组合,适用于不同的应用场景。
    - 厂商支持:提供详细的安装指南和技术咨询,确保客户能够充分利用产品性能。

    常见问题与解决方案


    - Q1:如何判断产品是否适用?
    A1:请参考技术规格表,并根据您的应用需求选择合适的型号。
    - Q2:如何进行焊接?
    A2:建议使用回流焊接,最高温度不超过260°C,并保持至少95秒。
    - Q3:产品在高温下的表现如何?
    A3:在超过105°C的情况下,50VDC的产品需要降低额定电压使用,具体为每增加1°C降低1.25%。

    总结和推荐


    总结:这款堆叠金属化聚丙烯膜片式电容器 ECHU(X) 系列凭借其小巧的体积、宽泛的工作温度范围和高可靠性,在众多应用领域表现出色,尤其是在时间常数、滤波和振荡等方面具有显著优势。
    推荐:强烈推荐使用此产品,特别是在空间受限和高可靠性要求的应用环境中。

ECHU1H124GX9参数

参数
电容值 120nF
容差 ±2%
介电材料 聚苯硫醚(PPS)
额定电压-DC 50V
ESR-等效串联电阻 -
额定电压-AC 30V
长*宽*高 6mm*4.1mm*2.1mm
通用封装 2416
安装方式 焊接安装,贴片安装
应用等级 通用级
零件状态 在售
包装方式 卷带包装

ECHU1H124GX9厂商介绍

Panasonic(松下)是一家日本的跨国企业,成立于1918年,由松下幸之助创立。公司总部位于大阪府门真市,是全球领先的电子产品制造商之一,涉足家电、数码视听电子、办公产品、**等诸多领域。

Panasonic的主营产品分类包括:

1. 家电产品:如冰箱、洗衣机、空调、电视等。
2. 数码视听产品:如数码相机、摄像机、耳机等。
3. 办公产品:如打印机、投影仪等。
4. **产品:如**电子设备、**通信设备等。

Panasonic的产品广泛应用于家庭、办公室、公共设施等多个领域。

Panasonic的优势在于:

1. 技术创新:Panasonic在电子技术领域拥有强大的研发实力,不断推出创新产品。
2. 品质保证:Panasonic的产品以高品质著称,深受消费者信赖。
3. 品牌影响力:作为全球知名品牌,Panasonic在全球市场具有较高的知名度和影响力。
4. 服务网络:Panasonic在全球设有广泛的销售和服务网络,为消费者提供便捷的售后服务。

ECHU1H124GX9数据手册

厂牌 PDF简要描述 下载
PANASONIC 薄膜电容 PANASONIC ECHU1H124GX9 ECHU1H124GX9数据手册

ECHU1H124GX9封装设计

查看详情并下载
Symbol
Footprint
3D Model
