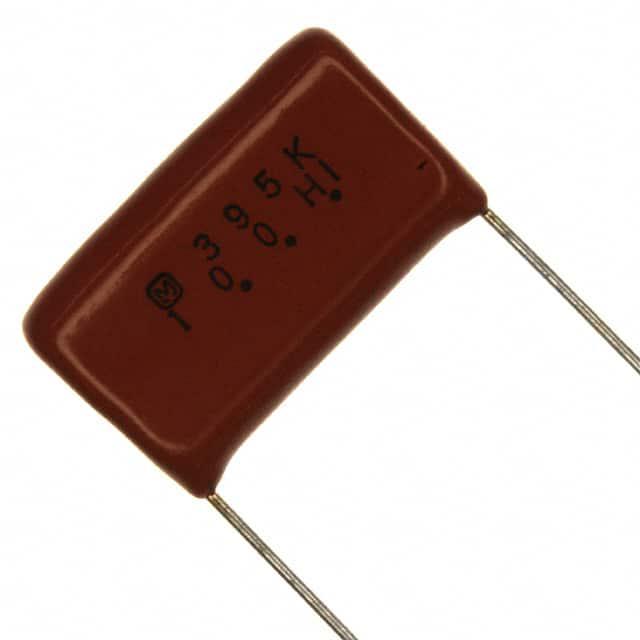

ECQE1395KF

产品分类: 薄膜电容
厂牌: PANASONIC
产品描述: 3.9μF ±10% 涤纶 100V 63V 通孔安装 26mm*7mm*17.4mm
供应商型号:
供应商:
标准整包数: 0
PANASONIC 薄膜电容 ECQE1395KF

ECQE1395KF概述


    产品简介


    塑料薄膜电容器是一种广泛应用于各种电子设备中的电子元件,用于存储和释放电荷。它们的主要功能是作为储能装置,在交流和直流电路中提供无功功率补偿。这种电容器特别适用于需要高可靠性和长时间稳定性的场合,例如家用电器、照明设备、电源模块等。

    技术参数


    额定电压:
    - 直流电压:100 V.DC, 250 V.DC, 400 V.DC, 630 V.DC, 1000 V.DC, 1250 V.DC
    - 交流电压:125 V.AC, 250 V.AC
    电容范围:
    - 100 V.DC: 0.56 μF 到 10.0 μF (E12)
    - 250 V.DC: 0.010 μF 到 10.0 μF (E12)
    - 400 V.DC: 0.010 μF 到 2.2 μF (E12)
    - 630 V.DC: 0.0010 μF 到 2.2 μF (E12)
    - 1000 V.DC: 0.010 μF 到 0.22 μF (E12)
    - 1250 V.DC: 0.0010 μF 到 0.22 μF (E12)
    - 125 V.AC: 0.010 μF 到 0.068 μF (E12)
    - 250 V.AC: 0.010 μF 到 2.2 μF (E12)
    容量精度:
    - ±5% (J), ±10% (K)
    耐压能力:
    - 100 V.DC 到 630 V.DC: 在引脚间施加额定电压的150%,持续60秒
    - 1000 V.DC, 1250 V.DC: 在引脚间施加额定电压的175%,持续2到5秒或1000 V.AC,持续60秒
    - 125 V.AC, 250 V.AC: 在引脚间施加额定电压的230%,持续60秒
    绝缘电阻(IR):
    - 100 V.DC 到 630 V.DC:
    - C < 0.33 μF: IR > 9000 MΩ (20°C, 100 V.DC, 60 s)
    - C > 0.33 μF: IR > 3000 MΩ ∙ μF
    - 1000 V.DC, 1250 V.DC: IR > 10000 MΩ (20°C, 100 V.DC, 60 s)
    - 125 V.AC, 250 V.AC:
    - C < 0.47 μF: IR > 2000 MΩ (20°C, 500 V.DC, 60 s)
    - C > 0.47 μF: IR > 3000 MΩ ∙ μF

    产品特点和优势


    该款塑料薄膜电容器具备以下几个显著的特点和优势:
    - 自愈性:能够自愈受损区域,延长使用寿命。
    - 优异的电气特性:包括低损耗角正切(tan δ),这有助于减少能量损失。
    - 阻燃环氧树脂涂层:增强了安全性,符合RoHS指令要求。
    - 罗氏金属化聚酯膜:具备非感性结构,提升可靠性。
    - 广泛的应用范围:适用于通用电路,如点火器和控制电路。

    应用案例和使用建议


    根据手册提供的信息,这种电容器广泛应用于各类设备中,特别是需要高可靠性和长期稳定的场合。例如,在电源模块中,它们可以提供有效的滤波效果;在照明设备中,它们可以帮助保持电压稳定。具体使用时,可以参考以下几点建议:
    - 在使用过程中,确保电容器所处环境温度不超过额定范围,避免过热。
    - 在交流电路中,需要特别注意电压转换,避免电容器过载。

    兼容性和支持


    该产品兼容多种标准的电子设备接口,便于集成到现有的系统中。制造商提供了全面的技术支持和售后服务,以帮助客户解决任何使用过程中的问题。此外,详细的技术手册和使用指南也方便用户随时查阅。

    常见问题与解决方案


    根据手册内容,以下是几个常见的用户疑问及其解答:
    - 问:电容器的耐压能力如何?
    - 答: 电容器在不同电压下的耐压能力如下:
    - 100 V.DC 到 630 V.DC: 施加额定电压的150%,持续60秒
    - 1000 V.DC, 1250 V.DC: 施加额定电压的175%,持续2到5秒或1000 V.AC,持续60秒
    - 125 V.AC, 250 V.AC: 施加额定电压的230%,持续60秒
    - 问:电容器的绝缘电阻是多少?
    - 答: 电容器的绝缘电阻随电容值的变化而变化,具体数值请参见手册相关部分。

    总结和推荐


    总体来说,这款塑料薄膜电容器以其自愈性、优异的电气特性和阻燃特性在市场上具备较强竞争力。特别是在对可靠性和稳定性要求较高的应用场合中表现尤为出色。因此,强烈推荐用户在需要高可靠性和稳定性的电子设备中使用此产品。不过,由于技术和规格可能有所变动,建议在购买和使用前联系工厂获取最新技术规格。

ECQE1395KF参数

参数
电容值 3.9μF
容差 ±10%
介电材料 涤纶
额定电压-AC 63V
额定电压-DC 100V
ESR-等效串联电阻 -
长*宽*高 26mm*7mm*17.4mm
安装方式 通孔安装
应用等级 通用级
零件状态 在售
包装方式 散装

ECQE1395KF厂商介绍

Panasonic(松下)是一家日本的跨国企业,成立于1918年,由松下幸之助创立。公司总部位于大阪府门真市,是全球领先的电子产品制造商之一,涉足家电、数码视听电子、办公产品、**等诸多领域。

Panasonic的主营产品分类包括:

1. 家电产品:如冰箱、洗衣机、空调、电视等。
2. 数码视听产品:如数码相机、摄像机、耳机等。
3. 办公产品:如打印机、投影仪等。
4. **产品:如**电子设备、**通信设备等。

Panasonic的产品广泛应用于家庭、办公室、公共设施等多个领域。

Panasonic的优势在于:

1. 技术创新:Panasonic在电子技术领域拥有强大的研发实力,不断推出创新产品。
2. 品质保证:Panasonic的产品以高品质著称,深受消费者信赖。
3. 品牌影响力:作为全球知名品牌,Panasonic在全球市场具有较高的知名度和影响力。
4. 服务网络:Panasonic在全球设有广泛的销售和服务网络,为消费者提供便捷的售后服务。

ECQE1395KF数据手册

厂牌 PDF简要描述 下载
PANASONIC 薄膜电容 PANASONIC ECQE1395KF ECQE1395KF数据手册

ECQE1395KF封装设计

查看详情并下载
Symbol
Footprint
3D Model
