ECH-U1H152JB5

产品分类: 薄膜电容
厂牌: PANASONIC
产品描述: 1.5nF ±5% 聚苯硫醚(PPS) 50V 30V 0805 焊接安装,贴片安装 2mm*1.25mm*1mm
供应商型号: PCF1014TR-ND
供应商: Digi-Key
标准整包数: 1

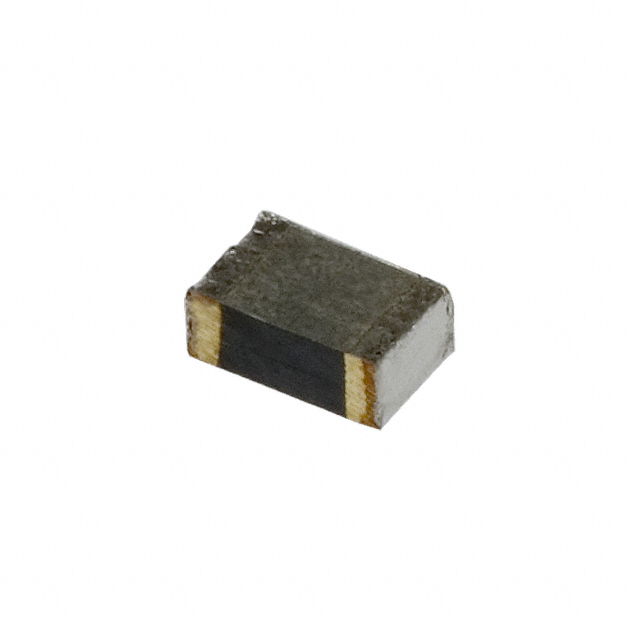

PANASONIC 薄膜电容 ECH-U1H152JB5

ECH-U1H152JB5概述

    Film Chip Capacitor (ECHU Type B) 技术手册

    产品简介


    本手册介绍的Film Chip Capacitor(薄膜片式电容器)是一种小尺寸、高可靠性电容器。其内部采用叠层金属化聚苯硫醚(PPS)膜作为介质,并通过简单的无模制结构制造而成。此类电容器适用于多种应用场景,如时间常数、滤波、振荡和谐振电路中。

    技术参数


    - 温度范围:-55°C 至 +125°C
    - 额定电压:16VDC 和 50VDC
    - 电容范围:0.0001 µF 至 0.1 µF(E12系列)
    - 电容容差:±2%(G码),±5%(J码)
    - 耐压测试:在终端间,为额定电压(VDC) 的175%,持续时间为1至5秒
    - 损耗因数:≤0.6%(20°C,1 kHz)
    - 绝缘电阻:16VDC: ≥3000 MΩ(20°C,10 VDC,60秒);50VDC: ≥3000 MΩ(20°C,50 VDC,60秒)
    - 焊接条件:
    - 波峰焊:最大260°C,持续时间不超过5秒
    - 回流焊:最大260°C,在超过230°C时,最大持续时间为30秒

    产品特点和优势


    - 小型化设计:最小尺寸为2.0×1.25 mm,适用于空间受限的应用。
    - 高可靠性:可在85°C和85%相对湿度下连续运行500小时,具有良好的耐久性。
    - 宽适用性:适用于两种焊接工艺,即波峰焊和回流焊,适合各种焊接条件。
    - 多样化的电容值:提供广泛的电容值选择,满足不同应用场景的需求。

    应用案例和使用建议


    Film Chip Capacitor 广泛应用于电子设备的时间常数计算、滤波、振荡和谐振电路中。例如,在高精度测量仪器中用于构建稳定的时间常数电路,确保测量结果的准确性和稳定性。在高频电路中,此电容器能够有效滤除杂波,提高信号质量。
    使用建议:
    - 在高温环境下使用时,建议进行老化测试以验证长期稳定性。
    - 确保焊接条件符合手册要求,避免过度热应力导致损坏。

    兼容性和支持


    该电容器与其他电子元器件和设备的兼容性良好,支持自动插装。厂商提供详细的安装指南和技术支持,帮助用户解决安装和使用过程中的问题。

    常见问题与解决方案


    - 问题1:电容器安装后无法正常工作。
    - 解决方案:检查焊接温度和时间是否符合手册规定,确认无虚焊现象。
    - 问题2:电容器表面出现损坏。
    - 解决方案:确认焊接条件不超标,重新进行焊接操作。
    - 问题3:电容器容量与预期不符。
    - 解决方案:检查型号和电容值是否匹配,确认安装正确无误。

    总结和推荐


    Film Chip Capacitor (ECHU Type B) 在尺寸、可靠性、焊接兼容性方面表现出色,广泛适用于时间常数、滤波、振荡和谐振等应用场景。它的小型化设计和高可靠性使其成为现代电子设备的理想选择。强烈推荐使用该产品,尤其是在需要紧凑设计和高性能表现的项目中。

ECH-U1H152JB5参数

参数
电容值 1.5nF
容差 ±5%
介电材料 聚苯硫醚(PPS)
额定电压-DC 50V
ESR-等效串联电阻 -
额定电压-AC 30V
长*宽*高 2mm*1.25mm*1mm
通用封装 0805
安装方式 焊接安装,贴片安装
应用等级 通用级
零件状态 在售
包装方式 卷带包装

ECH-U1H152JB5厂商介绍

Panasonic(松下)是一家日本的跨国企业,成立于1918年,由松下幸之助创立。公司总部位于大阪府门真市,是全球领先的电子产品制造商之一,涉足家电、数码视听电子、办公产品、**等诸多领域。

Panasonic的主营产品分类包括:

1. 家电产品:如冰箱、洗衣机、空调、电视等。
2. 数码视听产品:如数码相机、摄像机、耳机等。
3. 办公产品:如打印机、投影仪等。
4. **产品:如**电子设备、**通信设备等。

Panasonic的产品广泛应用于家庭、办公室、公共设施等多个领域。

Panasonic的优势在于:

1. 技术创新:Panasonic在电子技术领域拥有强大的研发实力,不断推出创新产品。
2. 品质保证:Panasonic的产品以高品质著称,深受消费者信赖。
3. 品牌影响力:作为全球知名品牌,Panasonic在全球市场具有较高的知名度和影响力。
4. 服务网络:Panasonic在全球设有广泛的销售和服务网络,为消费者提供便捷的售后服务。

ECH-U1H152JB5数据手册

厂牌 PDF简要描述 下载
PANASONIC 薄膜电容 PANASONIC ECH-U1H152JB5 ECH-U1H152JB5数据手册

ECH-U1H152JB5封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
3000+ $ 0.2013 ¥ 1.6849
6000+ $ 0.1958 ¥ 1.6384
库存: 150000
起订量: 3000 增量: 1
交货地:
最小起订量为:3000
合计: ¥ 5054.7
直接购买
加入购物车
