ECHU1H154JX9

产品分类: 薄膜电容
厂牌: PANASONIC
产品描述: 150nF ±5% 聚苯硫醚(PPS) 50V 30V 2416 焊接安装,贴片安装 6mm*4.1mm*2.1mm
供应商型号: ECHU1H154JX9
供应商: 国内现货
标准整包数: 50

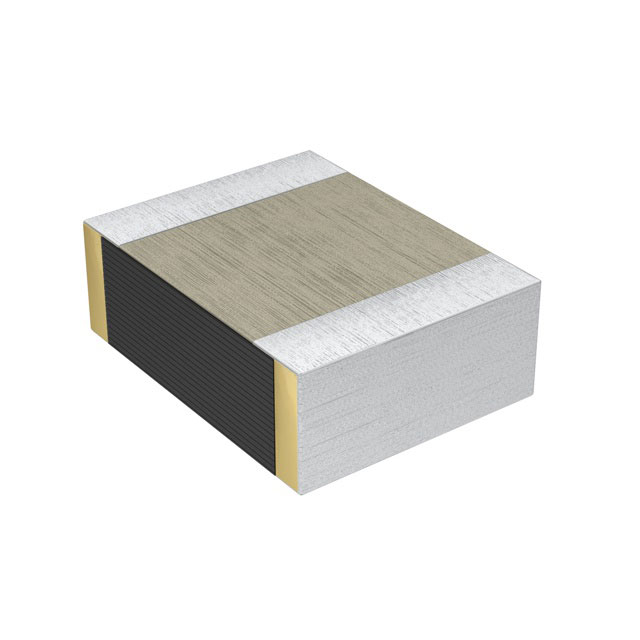

PANASONIC 薄膜电容 ECHU1H154JX9

ECHU1H154JX9概述

    Stacked Metallized PPS Film Chip Capacitor: ECHU(X) Type

    产品简介


    Stacked Metallized PPS Film Chip Capacitor(型号:ECHU(X))是一款体积小巧且具有高可靠性的电容元件。该电容器采用了堆叠式金属化PPS薄膜作为介质,并采用无模塑结构,以实现紧凑的设计。它适用于时间常数控制、滤波、振荡和共振等多种应用场合。

    技术参数


    - 尺寸范围:最小尺寸为1.6 mm x 0.8 mm。
    - 工作温度:工作温度范围为-55°C 至 +125°C。
    - 额定电压:提供16 VDC和50 VDC两种选择,其中50 VDC的电容大于0.12 μF时需要进行降额处理。
    - 电容值范围:0.00010 μF 到 0.22 μF。
    - 容差:分为±2% (G) 和 ±5% (J) 两种等级。
    - 耐压能力:1分钟内施加额定电压的150%。
    - 绝缘电阻:在16 VDC下大于等于3000 MΩ,在50 VDC下同样大于等于3000 MΩ。
    - 焊接条件:回流焊接最高温度为260°C,最多持续95秒。
    - 温度特性:典型条件下电容变化率在-5%到+5%之间。
    - 损耗因子:在20°C,1 kHz下的损耗因子小于等于0.6%。

    产品特点和优势


    - 小体积:最小尺寸仅为1.6 mm x 0.8 mm,非常适合于空间受限的应用场合。
    - 可靠性:经过高温湿度测试,能在85°C,85% RH环境下连续运行500小时。
    - 适用焊接工艺:支持回流焊接,符合RoHS指令,适合自动化生产。
    - 广泛的电容范围:覆盖了从0.00010 μF到0.22 μF的电容范围,满足不同应用需求。
    - 高精度:提供±2% (G) 和 ±5% (J) 两种容差等级。

    应用案例和使用建议


    - 时间常数:适用于需要精确时间常数的电路设计,如定时器或脉冲发生器。
    - 滤波:适用于电源滤波器,可以有效滤除高频噪声。
    - 振荡和共振:可用于LC振荡器中,产生稳定频率的信号。
    - 建议:在使用过程中,确保电容器的工作温度不超过规定值,以避免因过热而导致的损坏。

    兼容性和支持


    - 兼容性:可广泛应用于各类电路板设计中,尤其是需要高性能和紧凑尺寸的应用场合。
    - 支持:如果在使用过程中有任何疑问或遇到问题,请及时联系制造商获取技术支持。

    常见问题与解决方案


    - Q: 容量偏差过大如何处理?
    A: 检查焊接过程是否有异常,确认电路板设计是否符合规范。必要时,调整电路中的其他组件以补偿电容的容差。
    - Q: 温度变化导致电容不稳定怎么办?
    A: 通过选择合适的封装材料和设计散热系统来降低温度对电容的影响。

    总结和推荐


    Stacked Metallized PPS Film Chip Capacitor(型号:ECHU(X))凭借其小巧的体积、高可靠性、良好的温度稳定性及支持自动化生产等特点,在多种应用场合中表现出色。如果您正在寻找一款适用于高要求应用的电容器,这款产品无疑是一个值得推荐的选择。

ECHU1H154JX9参数

参数
电容值 150nF
容差 ±5%
介电材料 聚苯硫醚(PPS)
额定电压-AC 30V
额定电压-DC 50V
ESR-等效串联电阻 -
长*宽*高 6mm*4.1mm*2.1mm
通用封装 2416
安装方式 焊接安装,贴片安装
应用等级 通用级
零件状态 在售
包装方式 卷带包装

ECHU1H154JX9厂商介绍

Panasonic(松下)是一家日本的跨国企业,成立于1918年,由松下幸之助创立。公司总部位于大阪府门真市,是全球领先的电子产品制造商之一,涉足家电、数码视听电子、办公产品、**等诸多领域。

Panasonic的主营产品分类包括:

1. 家电产品:如冰箱、洗衣机、空调、电视等。
2. 数码视听产品:如数码相机、摄像机、耳机等。
3. 办公产品:如打印机、投影仪等。
4. **产品:如**电子设备、**通信设备等。

Panasonic的产品广泛应用于家庭、办公室、公共设施等多个领域。

Panasonic的优势在于:

1. 技术创新:Panasonic在电子技术领域拥有强大的研发实力,不断推出创新产品。
2. 品质保证:Panasonic的产品以高品质著称,深受消费者信赖。
3. 品牌影响力:作为全球知名品牌,Panasonic在全球市场具有较高的知名度和影响力。
4. 服务网络:Panasonic在全球设有广泛的销售和服务网络,为消费者提供便捷的售后服务。

ECHU1H154JX9数据手册

厂牌 PDF简要描述 下载
PANASONIC 薄膜电容 PANASONIC ECHU1H154JX9 ECHU1H154JX9数据手册

ECHU1H154JX9封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
3000+ ¥ 2.3044
30000+ ¥ 2.2353
库存: 30000
起订量: 3000 增量: 3000
交货地:
最小起订量为:3000
合计: ¥ 6913.2
