ECWFE2J224JA

产品分类: 薄膜电容
厂牌: PANASONIC
产品描述: 220nF ±5% 聚丙烯 630V 通孔安装 17.5mm*7mm*12.5mm
供应商型号: 3338495
供应商: 海外现货
标准整包数: 1

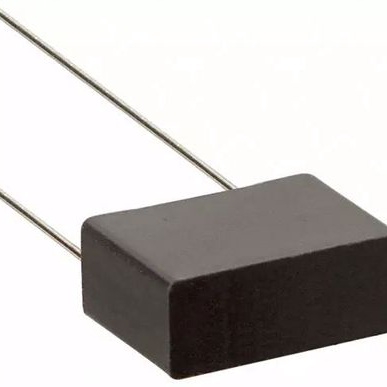

PANASONIC 薄膜电容 ECWFE2J224JA

ECWFE2J224JA概述


    产品简介


    塑料薄膜电容器是一种广泛应用于各类电路中的无源电子元件。本产品采用金属化聚丙烯薄膜并配有阻燃塑料外壳,具有紧凑尺寸和出色的频率响应特性。这种电容器以其低损耗、耐高温、低噪音等特点而著称,符合RoHS标准。该产品特别适用于主动滤波电路和高频电路设计,提供标准型和特殊引脚间距型号以满足不同的应用需求。

    技术参数


    额定电压
    - DC额定电压:450 V.DC 和 630 V.DC
    - AC容许电压(RMS):在交流电压(50 Hz 或 60 Hz 正弦波)下,对应于直流额定电压时的容许电压为额定电压的150%,持续时间60秒。
    绝缘电阻
    - 测量条件:20℃,100 V.DC,60秒;20℃,500 V.DC,60秒
    - 绝缘电阻:
    - ≤0.33 μF:≥9,000 MΩ
    - >0.33 μF:≥10,000 MΩ·μF
    - ≤0.33 μF:≥30,000 MΩ
    - >0.33 μF:≥3,000 MΩ·μF
    耐压值
    - 交流电压耐压:450 V.DC 和 630 V.DC
    损耗角正切
    - tanδ ≤ 0.1% (20℃, 1kHz)
    容量公差
    - ±5%(J)
    - ±10%(K)
    容量范围
    - 0.1 μF 至 4.7 μF
    工作温度范围
    - -40℃ 至 +105℃
    - 温度高于85℃时,额定电压按1.0%/℃进行降额
    - 温度高于85℃时,峰值电压按1.25%/℃进行降额

    产品特点和优势


    该塑料薄膜电容器的主要优势在于其低损耗、高可靠性以及宽泛的工作温度范围。它采用无感设计,确保了优异的频率响应性能。此外,其耐高温特性使其能在苛刻环境下稳定工作。金属化聚丙烯薄膜以及阻燃塑料外壳的设计不仅保证了产品的安全性能,还大大提高了其机械强度和耐久性。特别适合在各种高频电路和主动滤波电路中应用,展示了其在高性能电子产品中的广泛应用前景。

    应用案例和使用建议


    该电容器因其卓越的性能而被广泛应用于各种高频和低频电路设计中。例如,在电源电路中作为储能元件,用于滤波和去耦,以减少电压波动。此外,在音频放大器中也可以用作耦合电容,确保信号不失真地传输。
    对于应用建议,用户应根据具体的工作条件和负载情况选择合适的电容器容量和额定电压。同时,建议在设计时考虑额定电压和工作温度对性能的影响,合理进行降额处理,以确保长期稳定可靠运行。若需使用较高电压,建议配合保险丝和热保护电路使用,以防过载损坏。

    兼容性和支持


    本产品与大多数常见的电子元器件具有良好的兼容性,可以方便地与其他组件组合使用。公司提供全面的技术支持服务,包括详细的安装指导、故障排查以及长期的产品维护。如遇任何技术问题或疑问,可通过官方联系方式随时联系技术支持团队。

    常见问题与解决方案


    1. 问题:电容器在高频率下是否会产生过多热量?
    - 解决方案:正确选择电容器的额定电压和容量,避免过压和过载。设计散热机制,确保良好散热,以避免因高温引起的失效。

    2. 问题:电容器长时间工作后出现容量下降如何处理?
    - 解决方案:检查是否存在过压或过载的情况。若无,则可能是电容器本身质量或老化问题。建议及时更换电容器或重新评估系统设计。
    3. 问题:电容器在高温环境中工作,如何防止其过热?
    - 解决方案:选用具有良好耐温特性的电容器,并且在设计中增加散热措施。例如,使用散热片或者风扇帮助散热,保证电容器在安全温度范围内工作。

    总结和推荐


    该塑料薄膜电容器以其紧凑的尺寸、优异的频率响应、低损耗以及耐高温特性,非常适合用于高频电路和滤波电路。产品通过严格的测试和验证,表现出色的可靠性和稳定性,是一款极具市场竞争力的产品。对于追求高性能和长寿命电子产品的工程师和设计师而言,该电容器无疑是一个值得信赖的选择。强烈推荐使用本产品以提升系统的整体性能。

ECWFE2J224JA参数

参数
电容值 220nF
容差 ±5%
介电材料 聚丙烯
ESR-等效串联电阻 -
额定电压-AC -
额定电压-DC 630V
长*宽*高 17.5mm*7mm*12.5mm
安装方式 通孔安装
零件状态 在售
包装方式 散装,卷带包装

ECWFE2J224JA厂商介绍

Panasonic(松下)是一家日本的跨国企业,成立于1918年,由松下幸之助创立。公司总部位于大阪府门真市,是全球领先的电子产品制造商之一,涉足家电、数码视听电子、办公产品、**等诸多领域。

Panasonic的主营产品分类包括:

1. 家电产品:如冰箱、洗衣机、空调、电视等。
2. 数码视听产品:如数码相机、摄像机、耳机等。
3. 办公产品:如打印机、投影仪等。
4. **产品:如**电子设备、**通信设备等。

Panasonic的产品广泛应用于家庭、办公室、公共设施等多个领域。

Panasonic的优势在于:

1. 技术创新:Panasonic在电子技术领域拥有强大的研发实力,不断推出创新产品。
2. 品质保证:Panasonic的产品以高品质著称,深受消费者信赖。
3. 品牌影响力:作为全球知名品牌,Panasonic在全球市场具有较高的知名度和影响力。
4. 服务网络:Panasonic在全球设有广泛的销售和服务网络,为消费者提供便捷的售后服务。

ECWFE2J224JA数据手册

厂牌 PDF简要描述 下载
PANASONIC 薄膜电容 PANASONIC ECWFE2J224JA ECWFE2J224JA数据手册

ECWFE2J224JA封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 2.4496
50+ ¥ 2.0689
100+ ¥ 2.0689
250+ ¥ 1.8537
500+ ¥ 1.8537
库存: 1705
起订量: 21 增量: 0
交货地:
最小起订量为:1
合计: ¥ 2.44
