首页  >  产品百科  >  ECH-U1H152GX5

ECH-U1H152GX5

产品分类: 薄膜电容
厂牌: PANASONIC
产品描述: 1.5nF ±2% 聚苯硫醚(PPS) 50V 30V 0805 焊接安装,贴片安装 2mm*1.25mm*1.1mm
供应商型号: ECH-U1H152GX5
供应商: Master
标准整包数: 1370

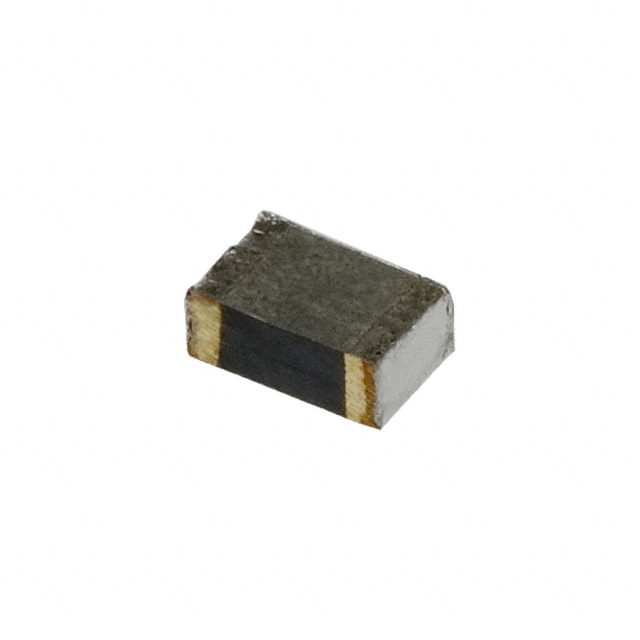

PANASONIC 薄膜电容 ECH-U1H152GX5

ECH-U1H152GX5概述

    Stacked Metallized PPS Film Chip Capacitor (ECHU(X) Type) 技术手册

    产品简介


    本技术手册详细介绍了一款适用于多种应用场合的电容器——ECHU(X)型堆叠式金属化聚苯硫醚薄膜片式电容器。这类电容器以其小巧尺寸(最小尺寸1.6mm x 0.8mm)、宽泛的工作温度范围(-55℃到+125℃)以及对RoHS指令的符合性而著称。它们适合用于时间常数电路、滤波、振荡及谐振等场景。

    技术参数


    以下是关于该电容器的一些关键参数和技术规格:
    - 尺寸:最小1.6mm × 0.8mm
    - 工作温度范围:-55℃至+125℃
    - 额定电压:16VDC和50VDC
    - 电容值范围:0.00010μF至0.22μF(E12系列)
    - 耐压能力:150% 额定电压(持续60秒)
    - 损耗因子:不超过0.6%(在20℃下,频率为1kHz)
    - 绝缘电阻:≥3000MΩ(10VDC时)
    - 焊接条件:最大260℃,且温度高于220℃持续95秒

    产品特点和优势


    - 小尺寸:适合空间受限的设计
    - 高可靠性:可在宽温度范围内稳定工作
    - 便于安装:通过回流焊接工艺易于集成
    - 环境友好:符合RoHS标准

    应用案例和使用建议


    - 时间常数电路:可用于需要精确控制时间常数的应用中
    - 滤波器:特别适用于对噪声敏感的应用
    - 振荡和共振:在高频电路设计中提供精准的频率控制
    使用建议:
    - 确保正确选用匹配的焊盘尺寸以保证可靠焊接
    - 在使用交流电压时需参照具体电压转换图表

    兼容性和支持


    这款电容器具有良好的兼容性,可以与多种其他电子元件配合使用。厂商提供详尽的技术支持和服务,包括售前咨询、售后故障排除等。

    常见问题与解决方案


    - 问题1:焊接过程中出现焊接不良。
    解决方法:检查焊接条件是否符合规定要求,调整焊接温度和时间。

    - 问题2:长时间使用后性能下降。
    解决方法:定期进行检测,确保操作条件在允许范围内。

    总结和推荐


    总体而言,这款电容器因其体积小、工作温度范围广以及高可靠性等特点,在多个应用领域展现出极高的性价比。考虑到其优秀的性能指标,强烈推荐在相关项目中采用这款产品。

ECH-U1H152GX5参数

参数
电容值 1.5nF
容差 ±2%
介电材料 聚苯硫醚(PPS)
额定电压-AC 30V
额定电压-DC 50V
ESR-等效串联电阻 -
长*宽*高 2mm*1.25mm*1.1mm
通用封装 0805
安装方式 焊接安装,贴片安装
零件状态 在售
包装方式 卷带包装

ECH-U1H152GX5厂商介绍

Panasonic(松下)是一家日本的跨国企业,成立于1918年,由松下幸之助创立。公司总部位于大阪府门真市,是全球领先的电子产品制造商之一,涉足家电、数码视听电子、办公产品、**等诸多领域。

Panasonic的主营产品分类包括:

1. 家电产品:如冰箱、洗衣机、空调、电视等。
2. 数码视听产品:如数码相机、摄像机、耳机等。
3. 办公产品:如打印机、投影仪等。
4. **产品:如**电子设备、**通信设备等。

Panasonic的产品广泛应用于家庭、办公室、公共设施等多个领域。

Panasonic的优势在于:

1. 技术创新:Panasonic在电子技术领域拥有强大的研发实力,不断推出创新产品。
2. 品质保证:Panasonic的产品以高品质著称,深受消费者信赖。
3. 品牌影响力:作为全球知名品牌,Panasonic在全球市场具有较高的知名度和影响力。
4. 服务网络:Panasonic在全球设有广泛的销售和服务网络,为消费者提供便捷的售后服务。

ECH-U1H152GX5数据手册

厂牌 PDF简要描述 下载
PANASONIC 薄膜电容 PANASONIC ECH-U1H152GX5 ECH-U1H152GX5数据手册

ECH-U1H152GX5封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 0.1702 ¥ 1.4416
3000+ $ 0.1521 ¥ 1.2643
6000+ $ 0.1355 ¥ 1.1258
9000+ $ 0.1321 ¥ 1.0817
12000+ $ 0.1297 ¥ 1.0618
27000+ $ 0.129 ¥ 1.0566
51000+ $ 0.1284 ¥ 1.0514
102000+ $ 0.1284 ¥ 1.0514
库存: 1370
起订量: 1370 增量: 0
交货地:
最小起订量为:1
合计: ¥ 1.44
