TX2-24V-TH

产品分类: 信号继电器
厂牌: PANASONIC
产品描述: Panasonic 信号继电器, G6S, 线圈电压24V 直流, 双刀双掷, 表面贴装
供应商型号: DSE-TX2-24V-TH
供应商: 海外现货
标准整包数: 1

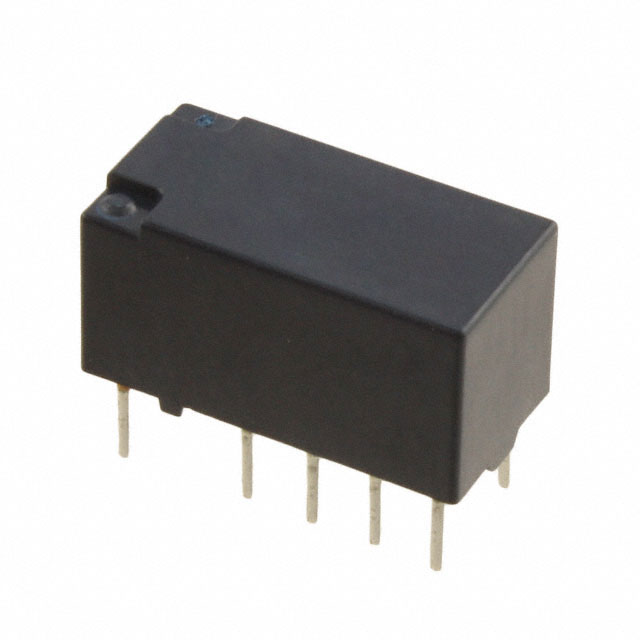

PANASONIC 信号继电器 TX2-24V-TH

TX2-24V-TH概述


    产品简介


    TX继电器是一款广泛应用于多个领域的高性能电磁继电器。它的基本类型包括单侧稳定型(单稳态)、一维锁存型(单锁存)和二维锁存型(双稳态)。这些继电器具备高击穿电压、出色的浪涌抗扰能力和高接触可靠性等特性。广泛应用于通信、测量、安全系统、家电及视听设备、汽车和医疗设备等领域。

    技术参数


    1. 击穿电压
    - 接触与线圈之间:2,000 Vrms
    - 开路接点之间:1,000 Vrms
    - 接触组之间:1,000 Vrms
    2. 浪涌耐受电压
    - 开路接点之间:1,500 V 10×160µs (FCC part 68)
    - 接触与线圈之间:2,500 V 2×10µs (Bellcore)
    3. 额定操作功率
    - 单侧稳定型:140 mW (最小操作功率为79 mW)
    - 一维锁存型:100 mW
    - 二维锁存型:200 mW
    4. 接触容量
    - 最大直流电流:2 A 30 V DC
    5. 尺寸
    - 15.0(L) × 7.4(W) × 8.2(H) mm (.591(L) × .291(W) × .323(H))
    6. 环境适应性
    - 工作温度范围:-40°C 至 +85°C (最高24V线圈)
    - 工作湿度范围:5%至85%RH (非结霜和凝露条件)

    产品特点和优势


    1. 高击穿电压
    - 在接触与线圈之间达到2,000 V,确保电气隔离的高可靠性。
    2. 卓越的浪涌抗扰能力
    - 浪涌电压耐受能力强,确保在恶劣电气环境中稳定运行。
    3. 低功耗
    - 高效磁路设计使得操作功率低至140 mW,适合节能应用。
    4. 高接触可靠性
    - 使用镀金双交叉接点设计,确保长期使用下的高接触可靠性。
    5. 抗震抗振
    - 具备优良的机械强度,能够承受高冲击和振动环境。

    应用案例和使用建议


    1. 通信设备
    - 应用于xDSL和传输设备中,确保信号传输的稳定性。
    2. 测量仪器
    - 可作为信号转换器和开关,适用于实验室和工业测试设备。
    3. 家用电器
    - 家电设备中可以使用这种继电器进行电路控制,提升安全性和可靠性。
    使用建议:
    - 在安装过程中确保所有接线正确无误,以避免不必要的损坏。
    - 注意选择合适的电源电压,推荐在5V驱动电路中使用4.5V类型的继电器。

    兼容性和支持


    该继电器提供多种终端类型,包括标准PC板端子、自扣紧终端和表面贴装终端。此外,它符合RoHS指令,满足环保要求。制造商提供了详细的技术支持和维护服务,客户可以在需要时获取帮助。

    常见问题与解决方案


    1. 接点氧化导致接触不良
    - 解决方法:清洁接点并重新涂覆导电油脂。
    2. 线圈无法正常吸合
    - 检查供电电压是否正确,必要时更换继电器。
    3. 继电器操作时间过长
    - 确认线圈和接触部分无阻塞或过热现象。

    总结和推荐


    TX继电器凭借其高击穿电压、优异的浪涌抗扰能力、低功耗和高接触可靠性,在多个应用领域展现出强大的性能优势。对于需要高可靠性和耐用性的应用场合,我们强烈推荐使用TX继电器。其广泛的型号选择和高度的可定制性使其成为市场上具有竞争力的产品之一。

TX2-24V-TH参数

参数
交流线圈电压 -
触头外形 DPDT(2 Form C)
交流开关电压 250V
直流开关电压 220V
直流线圈电压 24V
运行时间 4ms
释放时间 4ms
线圈电阻 4.11KΩ
负载电流额定值 -
最大开关电流 7.5A
线圈电流 5.8mA
绝缘 -
插入损耗 -
长*宽*高 15mm*8.2mm*8.2mm
通用封装 DIP
安装方式 通孔安装
零件状态 在售
包装方式 管装

TX2-24V-TH厂商介绍

Panasonic(松下)是一家日本的跨国企业,成立于1918年,由松下幸之助创立。公司总部位于大阪府门真市,是全球领先的电子产品制造商之一,涉足家电、数码视听电子、办公产品、**等诸多领域。

Panasonic的主营产品分类包括:

1. 家电产品:如冰箱、洗衣机、空调、电视等。
2. 数码视听产品:如数码相机、摄像机、耳机等。
3. 办公产品:如打印机、投影仪等。
4. **产品:如**电子设备、**通信设备等。

Panasonic的产品广泛应用于家庭、办公室、公共设施等多个领域。

Panasonic的优势在于:

1. 技术创新:Panasonic在电子技术领域拥有强大的研发实力,不断推出创新产品。
2. 品质保证:Panasonic的产品以高品质著称,深受消费者信赖。
3. 品牌影响力:作为全球知名品牌,Panasonic在全球市场具有较高的知名度和影响力。
4. 服务网络:Panasonic在全球设有广泛的销售和服务网络,为消费者提供便捷的售后服务。

TX2-24V-TH数据手册

厂牌 PDF简要描述 下载
PANASONIC 信号继电器 PANASONIC TX2-24V-TH TX2-24V-TH数据手册

TX2-24V-TH封装设计

查看详情并下载
Symbol
Footprint
3D Model
