JQ1AP-12V-F

产品分类: 信号继电器
厂牌: PANASONIC
产品描述: Panasonic 功率继电器, 12V 直流线圈电压, 切换电流5A, 单极常开
供应商型号: JQ1AP-12V-F
供应商: 云汉优选
标准整包数: 10

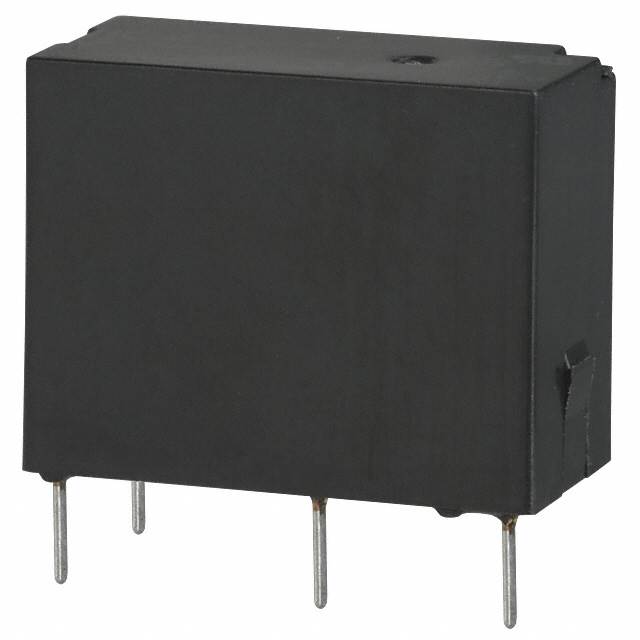

PANASONIC 信号继电器 JQ1AP-12V-F

JQ1AP-12V-F概述

    JQ系列继电器技术手册

    1. 产品简介


    JQ系列继电器是一款小型功率继电器,主要应用于空调、冰箱、微波炉、加热器等领域。它具有多种形式(单掷常开、单掷常闭、双掷)和多种电压等级,如5V、6V、9V、12V、18V、24V及48V(仅适用于1C型)。JQ系列继电器通过电磁原理控制电路的通断,从而实现远程控制和信号传输的功能。该系列产品通过UL、CSA、VDE和TÜV等安全认证,符合RoHS标准,适用于广泛的工业应用。

    2. 技术参数


    以下是JQ系列继电器的主要技术参数和规格:
    | 参数 | 基本规格 | 高容量规格 |
    |
    | 接触形式 | 1 Form A / 1 Form C | 1 Form A / 1 Form C |
    | 接触容量 | 5A @ 125V AC | 10A @ 125V AC |
    | 工作电压 | 5V、6V、9V、12V、18V、24V、48V(仅限1C型) | 5V、6V、9V、12V、18V、24V、48V(仅限1C型) |
    | 额定工作电流 | 1 Form A: 40.0mA (5V) | 1 Form A: 80mA (5V) |
    1 Form C: 80mA (5V) | 1 Form C: 80mA (5V) |
    | 操作电压范围 | 75%~180%(根据温度变化调整) | 75%~150%(根据温度变化调整) |
    | 绝缘电阻 | 初始最小值:1,000 MΩ | 初始最小值:1,000 MΩ |
    | 耐压测试 | 接触间:1,000 Vrms(1min) | 接触间:750 Vrms(1min) |
    线圈与接触间:4,000 Vrms(检测电流10 mA) | 线圈与接触间:4,000 Vrms(检测电流10 mA) |
    | 电噪声免疫力 | 高 | 高 |
    | 最大操作速度 | 20次/分钟 | 20次/分钟 |
    | 最大冲击电压 | 8,000 V | 8,000 V |

    3. 产品特点和优势


    JQ系列继电器的主要特点包括:
    - 高电噪声免疫力:确保在电磁干扰环境下稳定工作。
    - 紧凑设计,高切换能力:在小体积下提供大功率处理能力。
    - 高灵敏度:1a型为200 mW,1c型为400 mW。
    - 高浪涌电压:8,000 V之间接触和线圈。
    - 多安全认证:通过UL、CSA、VDE和TÜV认证,保障产品质量和可靠性。
    - 多种绝缘类型:包括Class B和Class E线圈绝缘。

    4. 应用案例和使用建议


    JQ系列继电器广泛应用于家电、工业自动化和医疗设备等领域。以下是一些典型的应用场景及建议:
    - 空调:用于温度控制系统,根据设定温度自动控制开关状态。
    - 冰箱:用于控制制冷系统的运行状态,提高能效比。
    - 微波炉:用于电源管理,确保安全可靠地运行。
    - 加热器:用于温度调节,保证稳定输出。
    建议用户在使用时注意以下几点:
    - 环境温度限制:最大环境温度为70°C(类E绝缘)或85°C(类B绝缘)。
    - 振动和冲击防护:在非激励状态下,长期振动可能导致接触失效。
    - 热效应考虑:温度升高会导致操作电压增加,建议使用时保持在额定范围内。

    5. 兼容性和支持


    JQ系列继电器可与其他符合相同标准的电子元器件和设备兼容。制造商提供了全面的技术支持和维护服务,包括安装指导、故障排查和维修服务。此外,厂商还提供了详细的文档资料和在线技术支持,帮助用户更好地使用和维护这些设备。

    6. 常见问题与解决方案


    用户可能遇到的一些常见问题及解决方法如下:
    - 问题1:接通和断开时间不稳定
    - 解决方案:检查负载情况是否符合要求,确保供电电压在额定范围内。

    - 问题2:频繁损坏
    - 解决方案:检查周围环境是否存在过高的温度或湿度,避免过度振动。
    - 问题3:触点接触不良
    - 解决方案:清洁触点表面,确保良好接触。如果问题仍然存在,可能需要更换新继电器。

    7. 总结和推荐


    JQ系列继电器凭借其卓越的电气特性和耐用性,在各种应用中表现出色。高电噪声免疫力、紧凑设计、高切换能力和多安全认证使其成为市场上值得信赖的产品。总体而言,JQ系列继电器是一个非常值得推荐的选择,尤其适用于需要高度可靠性的应用场合。

JQ1AP-12V-F参数

参数
交流线圈电压 -
线圈电流 16.7mA
直流开关电压 110V
绝缘 -
触头外形 -
负载电流额定值 -
最大开关电流 10A(NO),3A(NC)
直流线圈电压 12V
插入损耗 -
交流开关电压 250V
线圈电阻 720Ω
运行时间 20ms
释放时间 10ms
长*宽*高 10mm*20mm*20mm
安装方式 通孔安装
零件状态 停产
包装方式 散装

JQ1AP-12V-F厂商介绍

Panasonic(松下)是一家日本的跨国企业,成立于1918年,由松下幸之助创立。公司总部位于大阪府门真市,是全球领先的电子产品制造商之一,涉足家电、数码视听电子、办公产品、**等诸多领域。

Panasonic的主营产品分类包括:

1. 家电产品:如冰箱、洗衣机、空调、电视等。
2. 数码视听产品:如数码相机、摄像机、耳机等。
3. 办公产品:如打印机、投影仪等。
4. **产品:如**电子设备、**通信设备等。

Panasonic的产品广泛应用于家庭、办公室、公共设施等多个领域。

Panasonic的优势在于:

1. 技术创新:Panasonic在电子技术领域拥有强大的研发实力,不断推出创新产品。
2. 品质保证:Panasonic的产品以高品质著称,深受消费者信赖。
3. 品牌影响力:作为全球知名品牌,Panasonic在全球市场具有较高的知名度和影响力。
4. 服务网络:Panasonic在全球设有广泛的销售和服务网络,为消费者提供便捷的售后服务。

JQ1AP-12V-F数据手册

厂牌 PDF简要描述 下载
PANASONIC 信号继电器 PANASONIC JQ1AP-12V-F JQ1AP-12V-F数据手册

JQ1AP-12V-F封装设计

查看详情并下载
Symbol
Footprint
3D Model
