TXS2-L2-12V

产品分类: 信号继电器
厂牌: PANASONIC
产品描述: Panasonic 信号继电器, 线圈电压12V 直流, 双刀双掷, PCB(印刷电路板)安装
供应商型号: F-TXS2-L2-12V
供应商: 海外现货
标准整包数: 1

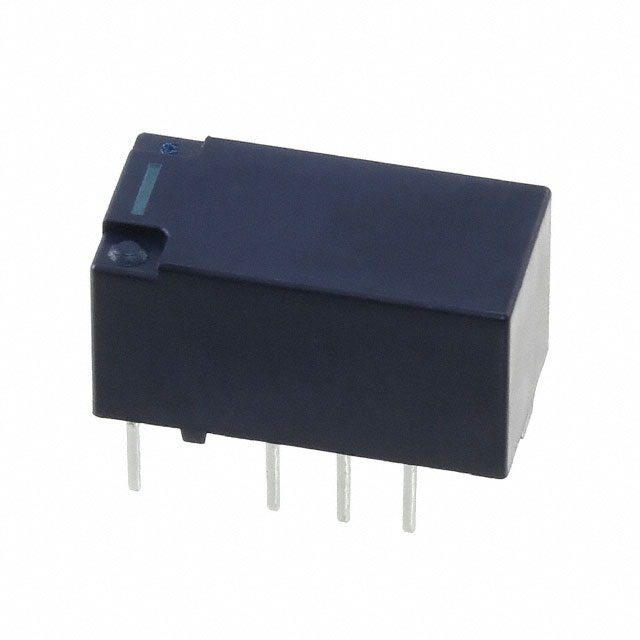

PANASONIC 信号继电器 TXS2-L2-12V

TXS2-L2-12V概述


    产品简介


    TX-S是一款非常敏感且高效的继电器产品,专为高要求的应用场景设计。它具有多种型号,包括标准PC板终端型和表面贴装终端型,分别标记为SA和SS类型。TX-S系列的广泛应用领域涵盖了通讯(如XDSL传输)、测量、安防、家电及影音设备、汽车和医疗设备等领域。此产品以其高灵敏度、紧凑设计和卓越的可靠性而著称,特别适合于需要高效、可靠控制的应用场合。

    技术参数


    | 参数 | 值 |

    | 额定操作功率 | 50 mW (最小操作功率:32 mW) |
    | 尺寸 | 15.0(L) × 7.4(W) × 8.2(H) mm |
    | 接触材料 | Ag+Au镀层, AgPd+Au镀层 |
    | 绝缘电阻 | ≥ 1,000 MΩ (500V DC) |
    | 开关容量 | 1 A @ 30 V DC (电阻负载) |
    | 最大开关电压 | 110 V DC |
    | 工作温度范围 | –40°C 至 +70°C (–40°F 至 +158°F) |
    | 脉冲驱动电压 | 1.5V 到 24V DC |
    | 操作时间 | ≤ 5 ms |
    | 释放时间 | ≤ 5 ms |

    产品特点和优势


    TX-S继电器的主要特点是高灵敏度和紧凑的设计。采用高效的极性磁路“摇摆平衡机制”,使其额定操作功率仅为50 mW(最低操作功率为32 mW)。另外,它的接触材料采用了金镀双横梁接触和低气体形成材料,确保了高接触可靠性。TX-S还具有出色的浪涌耐受能力,在开路触点间的浪涌击穿电压可达1,500 V(10×160 μsec),而在触点与线圈之间的浪涌击穿电压则高达2,500 V(2×10 μsec)。这些特性使TX-S非常适合需要高性能、高稳定性的应用场合。

    应用案例和使用建议


    TX-S继电器广泛应用于通信、测量、安全监控、家用电器和医疗设备等多个领域。例如,在通信系统中,它可以用于XDSL传输,确保信号的稳定传输。在汽车设备中,它可以用于控制电路的接通和断开,确保驾驶的安全性。此外,在医疗设备中,TX-S也可以用于控制关键电路,保证设备的可靠运行。
    使用建议:
    - 在安装时避免对继电器的中心部位施加过大的压力,以防止损坏内部结构。
    - 确保继电器周围有足够的空间,以便进行有效的散热。
    - 使用适当的焊接技术来固定表面贴装终端型继电器,以确保长期稳定的工作性能。

    兼容性和支持


    TX-S继电器与多种电气特性和电压范围的设备兼容,支持各种类型的PC板终端和表面贴装终端。制造商提供了详细的技术文档和使用指南,同时支持用户查询和解决问题。

    常见问题与解决方案


    问题1:操作时间过长
    解决方案:检查电源电压是否稳定,确认线圈电阻是否在正常范围内。
    问题2:接触不良
    解决方案:清洁接触面,检查是否有尘埃或腐蚀物,更换磨损的接触材料。

    总结和推荐


    总体而言,TX-S继电器凭借其高灵敏度、紧凑尺寸和卓越的性能,成为许多高要求应用场景的理想选择。特别是在通信、测量和汽车设备领域,它的表现尤为出色。因此,我们强烈推荐TX-S继电器用于需要高效、可靠控制的应用场合。

TXS2-L2-12V参数

参数
交流线圈电压 -
绝缘 20dB
交流开关电压 110V@DC
负载电流额定值 -
插入损耗 0.8dB
线圈电流 5.8mA
最大开关电流 1A
触头外形 2 Form C (DPDT-NO, NC)
直流开关电压 110V(Max)
运行时间 5ms
释放时间 5ms
直流线圈电压 12V
线圈电阻 2.057KΩ
长*宽*高 15mm*7.4mm*8.2mm
通用封装 DIP
安装方式 通孔安装
零件状态 在售
包装方式 管装
