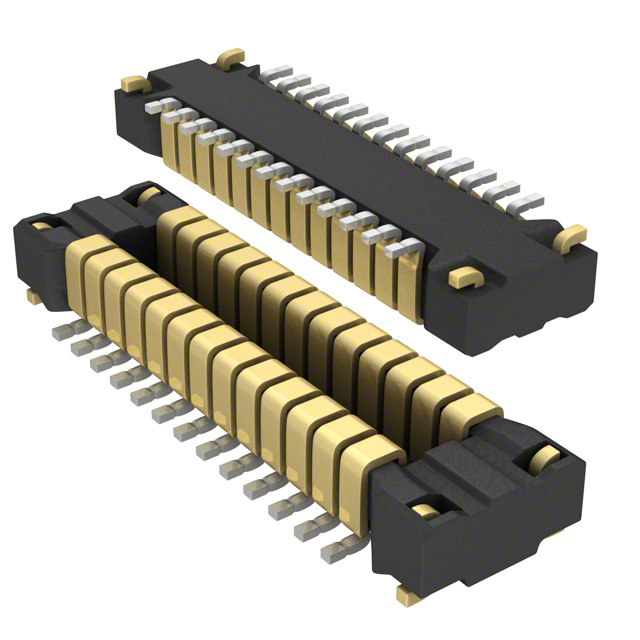

AXT626124

厂牌: PANASONIC
产品描述: 焊盘 400μm 2 26pin 贴片安装 7mm(长度)*1.86mm(高度)
供应商型号: AXT626124
供应商: 海外现货
标准整包数: 3000
PANASONIC 矩形连接器 - 板垫片/叠接器(板对板) AXT626124

AXT626124概述

    Panasonic F4S 系列窄间距连接器技术手册

    产品简介


    Panasonic 的 F4S 系列窄间距连接器专为印刷电路板(PCB)与柔性印刷电路板(FPC)之间的连接而设计。这款连接器的特点是极小的空间占用率(宽度仅为 3.6mm),相比之前的 F4 系列,其尺寸减少了约 27% 至 38%。这些连接器广泛应用于移动设备,如手机、数码相机和摄像机。

    技术参数


    F4S 系列窄间距连接器的主要技术规格如下:
    - 额定电流:每针 0.3A(最大总电流 5A)
    - 额定电压:60V AC/DC
    - 绝缘电阻:最小值 1,000MΩ(初始时)
    - 接触电阻:最大值 90mΩ
    - 机械特性:复合插入力最大值为 0.981N/针(初始时),复合拔出力最小值为 0.165N/针(初始时)
    - 环境特性:工作温度范围 -55°C 至 +85°C,焊接耐热性:峰值温度不超过 260°C,热冲击试验 5 次,湿度抵抗 120 小时,盐水喷雾抵抗 24 小时,硫化氢抵抗 48 小时

    产品特点和优势


    F4S 系列窄间距连接器具有以下几个显著优势:
    1. 节省空间:3.6mm 宽度比同类产品更小,减少 PCB 占用空间。
    2. 优异的接触可靠性:采用“”构造以确保高接触可靠性。
    3. 简单的锁定结构:提供触觉反馈,确保出色的插拔手感。
    4. 便于视觉检查的鹅翼形端子:方便进行目视检查。
    5. 适用于检测的连接器:专为模块单元检测和设备组装检测设计。

    应用案例和使用建议


    - 应用案例:用于手机、数码相机和摄像机等移动设备。这些设备通常需要紧凑且可靠的连接方式。
    - 使用建议:当连接多排连接器时,确保设计和安装设备准确无误,避免扭力和剪切力。同时,在设计 PCB 时需考虑使用设备的性能和能力,特别是在使用带有定位孔的连接器时,要确保 PCB 与定位孔对齐。

    兼容性和支持


    - 兼容性:F4S 系列窄间距连接器支持不同数量的引脚配置,但某些型号不兼容 1.2mm 高度的连接器。如果需要这类型号,可联系销售办公室。
    - 支持和维护:厂商提供详细的焊接条件和工艺指南,以确保最佳的装配效果。

    常见问题与解决方案


    - 问题1:连接器接触不稳定。
    - 解决方案:确保焊接过程中使用的焊料量适中,避免焊料过多导致干扰。
    - 问题2:连接器出现脱焊现象。
    - 解决方案:在 FPC 背面增加加强板,并使用玻璃环氧或聚酰亚胺材料,厚度在 0.2mm 至 0.3mm 之间。

    总结和推荐


    Panasonic F4S 系列窄间距连接器凭借其出色的电气和机械性能,以及优秀的环境适应性,成为移动设备及其他需要紧凑连接解决方案的理想选择。其简单的设计和易于维护的特性使其在市场上具有很强的竞争力。综合评估,我们强烈推荐这款产品给需要高可靠性和紧凑设计的应用场景。

AXT626124参数

参数
颜色 -
间距 400μm
端接 焊盘
排数 2
长度- 堆叠高度 -
针脚数 26pin
触头镀层 - 柱(配接) -
触头镀层厚度 - 柱(配接) -
长*宽*高 7mm(长度)*1.86mm(高度)
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

AXT626124厂商介绍

Panasonic(松下)是一家日本的跨国企业,成立于1918年,由松下幸之助创立。公司总部位于大阪府门真市,是全球领先的电子产品制造商之一,涉足家电、数码视听电子、办公产品、**等诸多领域。

Panasonic的主营产品分类包括:

1. 家电产品:如冰箱、洗衣机、空调、电视等。
2. 数码视听产品:如数码相机、摄像机、耳机等。
3. 办公产品:如打印机、投影仪等。
4. **产品:如**电子设备、**通信设备等。

Panasonic的产品广泛应用于家庭、办公室、公共设施等多个领域。

Panasonic的优势在于:

1. 技术创新:Panasonic在电子技术领域拥有强大的研发实力,不断推出创新产品。
2. 品质保证:Panasonic的产品以高品质著称,深受消费者信赖。
3. 品牌影响力:作为全球知名品牌,Panasonic在全球市场具有较高的知名度和影响力。
4. 服务网络:Panasonic在全球设有广泛的销售和服务网络,为消费者提供便捷的售后服务。

AXT626124数据手册

厂牌 PDF简要描述 下载
PANASONIC 矩形连接器 - 板垫片/叠接器(板对板) PANASONIC AXT626124 AXT626124数据手册

AXT626124封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
3000+ $ 0.7935 ¥ 6.4829
6000+ $ 0.759 ¥ 6.201
库存: 6000
起订量: 3000 增量: 3000
交货地:
最小起订量为:3000
合计: ¥ 19448.7
直接购买
加入购物车
