TX2-3V-TH

产品分类: 信号继电器
厂牌: PANASONIC
产品描述: Panasonic 信号继电器, G6S, 线圈电压3V 直流, 双刀双掷, 表面贴装
供应商型号: 1738981
供应商: 海外现货
标准整包数: 40

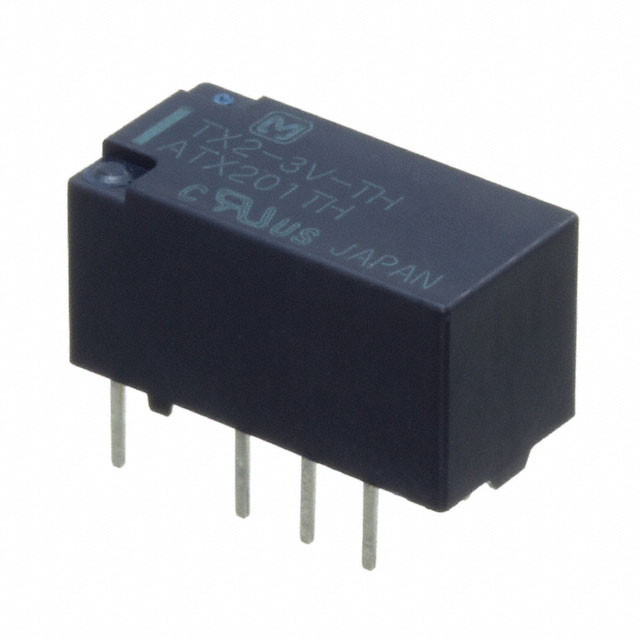

PANASONIC 信号继电器 TX2-3V-TH

TX2-3V-TH概述


    产品简介


    TX继电器是一款广泛应用于各种电子设备中的继电器,具有广泛的型号和稳定的2000伏击穿电压。该继电器的特点是紧凑的设计和卓越的电涌耐受能力,适用于通信、测量、安全、家用电器和汽车等多个领域。

    技术参数


    - 额定击穿电压:接触与线圈之间的击穿电压为2000V,开放触点之间的击穿电压为1000V。
    - 电涌耐受能力:
    - 开放触点之间的电涌击穿电压:1500V(10×160μs)
    - 接触与线圈之间的电涌击穿电压:2500V(2×10μs)
    - 工作电压:1.5V到48V DC
    - 额定功率:单稳态模式下140mW(最小工作功率79mW),单向保持模式下100mW,双向保持模式下200mW
    - 接触容量:2A @ 30V DC
    - 尺寸:15.0mm (L) × 7.4mm (W) × 8.2mm (H)
    - 工作温度范围:-40°C到+85°C(最高24V)
    - 重量:约2克(0.071盎司)

    产品特点和优势


    1. 高可靠性:采用镀金交叉条形触点,确保长期稳定运行。
    2. 高性能:出色的浪涌电阻,能够在恶劣环境中正常工作。
    3. 高灵敏度:最小操作功率仅为79mW。
    4. 紧凑设计:体积小巧,易于集成。
    5. 耐用性:具备良好的振动和冲击抵抗能力。
    6. 多种表面贴装选项:提供标准插件终端、自紧终端以及空间节省型终端等多种选择。

    应用案例和使用建议


    - 通讯设备:适用于xDSL和传输系统,确保信号传输的稳定性和可靠性。
    - 测量仪器:在精密测量中发挥重要作用,特别是在需要快速响应的应用场景。
    - 家电设备:适用于空调、洗衣机等家用电器,保证开关控制的安全性。
    - 汽车设备:可作为车辆电气系统中的控制组件,确保电路连接的稳定性。
    使用建议:在选用48V型号时,仅建议使用单稳态模式,以避免更高的功耗。对于需要低电平负载的应用,可以选择AgPd触点型。

    兼容性和支持


    - 兼容性:可与多种不同的PCB设计兼容,支持标准的插件和自紧终端。
    - 厂商支持:制造商提供详尽的技术文档和支持服务,确保用户能够顺利部署和使用该产品。

    常见问题与解决方案


    1. 问题:如何确保继电器在高温环境下正常工作?
    - 解决方案:注意检查散热设计,确保继电器的温度不超过85°C。
    2. 问题:在低电平负载应用中,继电器的使用寿命是否会缩短?
    - 解决方案:建议使用AgPd触点型号,该型号专门设计用于低电平负载环境,能够显著提高使用寿命。
    3. 问题:如何判断继电器是否已经损坏?
    - 解决方案:通过测量触点电阻和绝缘电阻来检测。若触点电阻超过100毫欧或绝缘电阻低于1千兆欧,则表明可能已损坏。

    总结和推荐


    TX继电器凭借其卓越的性能、高度的可靠性和广泛的适用范围,在通信、测量、安全和汽车等多个领域表现出色。其紧凑的设计、高电涌耐受能力和多样化表面贴装选项使其成为市场上极具竞争力的产品之一。对于追求高性能和可靠性的用户,我们强烈推荐使用TX继电器。

TX2-3V-TH参数

参数
绝缘 -
直流线圈电压 3V
触头外形 DPDT(2 Form C)
最大开关电流 7.5A
释放时间 4ms
插入损耗 -
负载电流额定值 -
运行时间 4ms
交流线圈电压 -
直流开关电压 220V
线圈电流 46.7mA
交流开关电压 250V
线圈电阻 64.3Ω
长*宽*高 15mm*8.2mm*8.2mm
通用封装 DIP
安装方式 通孔安装
零件状态 在售
包装方式 管装

TX2-3V-TH厂商介绍

Panasonic(松下)是一家日本的跨国企业,成立于1918年,由松下幸之助创立。公司总部位于大阪府门真市,是全球领先的电子产品制造商之一,涉足家电、数码视听电子、办公产品、**等诸多领域。

Panasonic的主营产品分类包括:

1. 家电产品:如冰箱、洗衣机、空调、电视等。
2. 数码视听产品:如数码相机、摄像机、耳机等。
3. 办公产品:如打印机、投影仪等。
4. **产品:如**电子设备、**通信设备等。

Panasonic的产品广泛应用于家庭、办公室、公共设施等多个领域。

Panasonic的优势在于:

1. 技术创新:Panasonic在电子技术领域拥有强大的研发实力,不断推出创新产品。
2. 品质保证:Panasonic的产品以高品质著称,深受消费者信赖。
3. 品牌影响力:作为全球知名品牌,Panasonic在全球市场具有较高的知名度和影响力。
4. 服务网络:Panasonic在全球设有广泛的销售和服务网络,为消费者提供便捷的售后服务。

TX2-3V-TH数据手册

厂牌 PDF简要描述 下载
PANASONIC 信号继电器 PANASONIC TX2-3V-TH TX2-3V-TH数据手册

TX2-3V-TH封装设计

查看详情并下载
Symbol
Footprint
3D Model
