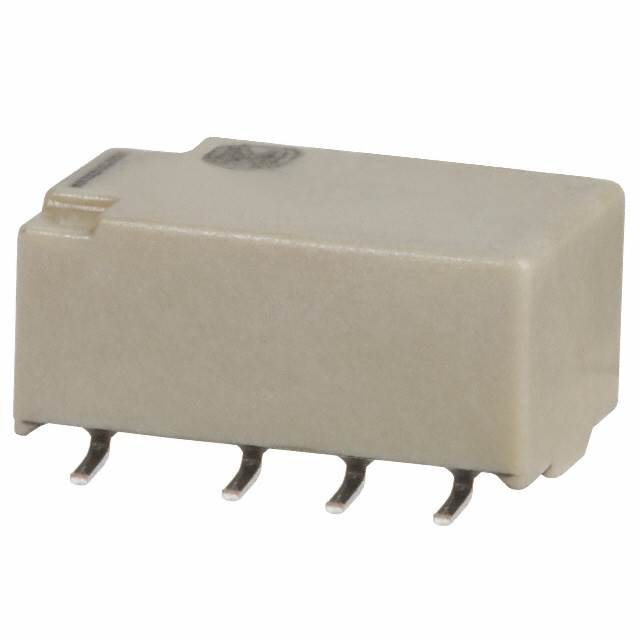

AGQ210A1H

产品分类: 信号继电器
厂牌: PANASONIC
产品描述: 4ms 4ms 2A 110V 1.5V DPDT(2 Form C) 22.5Ω 66.7mA 125V SMD 贴片安装
供应商型号: ET-3881115
供应商: 海外现货
标准整包数: 1
PANASONIC 信号继电器 AGQ210A1H

AGQ210A1H概述

    GQ Relays (AGQ) 技术手册解析

    产品简介


    GQ Relays (AGQ) 是由Panasonic制造的一款高性能微型继电器,适用于工业、电信、安全、测量设备及消费电子和视听设备等领域。这款继电器具有高灵敏度、双极转换触点、紧凑设计等特点,使其成为众多应用场合的理想选择。

    技术参数


    - 基本特性
    - 操作功率:100mW(高灵敏度型号)
    - 触点配置:2个双极转换触点
    - 尺寸:10.6mm x 7.2mm x 5.2mm
    - 接触材料:银钯(AgPd)镀金
    - 额定电压
    - 1.5V DC 到 24V DC
    - 操作特性
    - 操作电流:范围广泛,依据额定电压变化
    - 操作时间:最大 4ms
    - 绝缘性能
    - 绝缘电阻:最小 1,000MΩ(500V DC 测量)
    - 破坏电压:介电强度高达 1,500 Vrms (FCC Part 68)
    - 环境适应性
    - 工作温度范围:-40°C 至 +85°C(标准和单侧稳定型),-40°C 至 +70°C(高灵敏度单侧稳定型)
    - 工作湿度范围:5% 至 85% RH
    - 机械特性
    - 冲击耐受性:最小 750 m/s²(半波正弦脉冲,6ms)
    - 振动耐受性:工作振动范围 10 至 55Hz

    产品特点和优势


    - 高容量:高达 2A
    - 紧凑尺寸:非常适合空间受限的应用
    - 高灵敏度:部分型号需要低至 100mW 的操作功率
    - 出色抗浪涌能力:高达 1,500 V 10×160μs(FCC Part 68)
    - 可靠接触材料:采用银钯镀金材料,确保长期稳定性

    应用案例和使用建议


    - 应用领域
    - 电话交换机
    - 电信设备
    - 安全系统
    - 测量仪器
    - 消费电子产品和视听设备
    - 使用建议
    - 在进行长时间直流电流驱动时,应考虑使用磁保持式继电器或密封型继电器,以提高可靠性。
    - 避免在极端温度条件下使用,特别是在低温下防止结冰,在高温下防止冷凝。

    兼容性和支持


    - 兼容性
    - 可用于各种直流电压输入,但需注意具体型号对应的电压范围。
    - 支持服务
    - 请参阅产品手册获取更多技术支持信息。如有任何疑问,可通过官方渠道联系Panasonic获得帮助。

    常见问题与解决方案


    - Q: 继电器长时间承载电流是否会损坏?
    - A: 是的,这可能导致线圈绝缘老化和特性改变。建议使用磁保持型继电器以避免这种情况。

    - Q: 如何避免继电器在极端温度下的故障?
    - A: 确保继电器工作在规定的工作温度范围内,避免在极端低温或高温条件下使用。

    总结和推荐


    GQ Relays (AGQ) 系列继电器以其出色的性能、高度的可靠性和广泛的适用性,无疑是各行业应用的理想选择。它们特别适合需要高可靠性和紧凑设计的应用场合。强烈推荐给那些寻找高质量继电器解决方案的专业人士。

AGQ210A1H参数

参数
负载电流额定值 -
交流线圈电压 -
绝缘 -
插入损耗 -
最大开关电流 2A
释放时间 4ms
线圈电流 66.7mA
线圈电阻 22.5Ω
直流线圈电压 1.5V
直流开关电压 110V
运行时间 4ms
交流开关电压 125V
触头外形 DPDT(2 Form C)
通用封装 SMD
安装方式 贴片安装
应用等级 工业级
零件状态 在售
包装方式 管装

AGQ210A1H厂商介绍

Panasonic(松下)是一家日本的跨国企业,成立于1918年,由松下幸之助创立。公司总部位于大阪府门真市,是全球领先的电子产品制造商之一,涉足家电、数码视听电子、办公产品、**等诸多领域。

Panasonic的主营产品分类包括:

1. 家电产品:如冰箱、洗衣机、空调、电视等。
2. 数码视听产品:如数码相机、摄像机、耳机等。
3. 办公产品:如打印机、投影仪等。
4. **产品:如**电子设备、**通信设备等。

Panasonic的产品广泛应用于家庭、办公室、公共设施等多个领域。

Panasonic的优势在于:

1. 技术创新:Panasonic在电子技术领域拥有强大的研发实力,不断推出创新产品。
2. 品质保证:Panasonic的产品以高品质著称,深受消费者信赖。
3. 品牌影响力:作为全球知名品牌,Panasonic在全球市场具有较高的知名度和影响力。
4. 服务网络:Panasonic在全球设有广泛的销售和服务网络,为消费者提供便捷的售后服务。

AGQ210A1H数据手册

厂牌 PDF简要描述 下载
PANASONIC 信号继电器 PANASONIC AGQ210A1H AGQ210A1H数据手册

AGQ210A1H封装设计

查看详情并下载
Symbol
Footprint
3D Model
