首页  >  产品百科  >  HY1-9V

HY1-9V

产品分类: 信号继电器
厂牌: PANASONIC
产品描述: 4ms 5ms 1A 60V(Max) 9V SPDT(1 Form C) 540Ω 16.7mA 60V@DC DIP 通孔安装 12mm(长度)*7.4mm(高度)
供应商型号: ET-3881134
供应商: 海外现货
标准整包数: 1

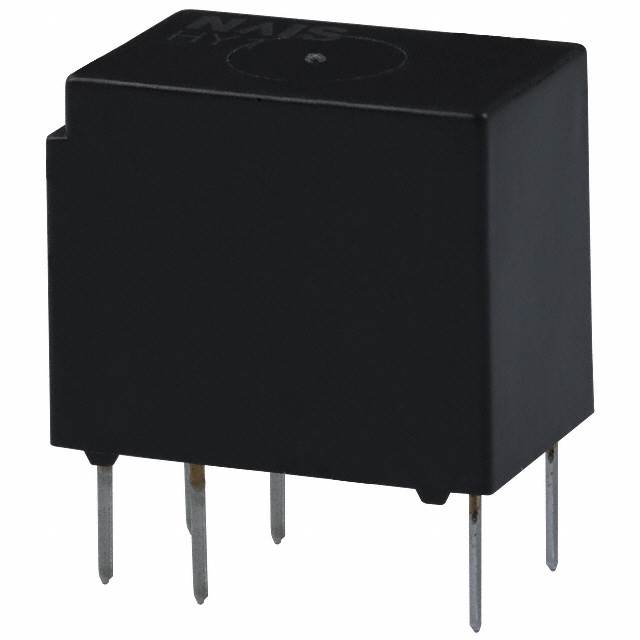

PANASONIC 信号继电器 HY1-9V

HY1-9V概述

    Panasonic HY Relays 技术手册:产品综述

    产品简介


    Panasonic HY系列继电器是一款非极化单稳态型继电器,设计用于实现最低操作功率仅为150毫瓦的高灵敏度操作。这款继电器适用于多种应用场景,包括电信设备、安全设备、测试和测量设备以及消费电子产品和音频/视频设备。HY系列继电器以其高接触可靠性、密封结构及紧凑设计,在工业自动化控制领域表现卓越。

    技术参数


    - 额定线圈电压(直流):1.5V, 3V, 4.5V, 5V, 6V, 9V, 12V, 24V
    - 接触配置:1: 1 Form C
    - 线圈电阻(初值):
    - 高灵敏度150mW型号:1.5V DC为15Ω;3V DC为60Ω;依此类推。
    - 标准200mW型号:1.5V DC为11.25Ω;3V DC为45Ω;依此类推。
    - 初始接触电阻:最大100mΩ(施加6V DC,1A)
    - 额定切换容量:1 A 30 V DC(电阻负载)
    - 最大切换功率:30 W(DC)(电阻负载)
    - 最高切换电压:60 V DC
    - 最大载流电流:2 A
    - 最小切换能力(参考值):1 mA 1 V DC
    - 工作温度范围:-40°C至+70°C(-40°F至+158°F)

    产品特点和优势


    1. 高灵敏度操作:实现了150mW的最低操作功率。
    2. 接触可靠:采用镀金双接触点确保长期稳定性。
    3. 密封设计:提供防尘、防水及抗氧化保护。
    4. 多种电压选项:提供不同电压等级的型号以满足各种应用场景需求。

    应用案例和使用建议


    - 电信设备:例如交换机和网络设备,利用其快速切换能力和低功耗来提高系统效率。
    - 安全设备:用于报警系统和门禁控制,保证系统的稳定性和可靠性。
    - 消费电子和视听设备:提供可靠的信号传输和开关控制,提升用户体验。
    使用建议:
    - 在高温环境中使用时,请考虑冷却措施以避免过热。
    - 连接时注意不要施加超过最大允许电压的脉冲电压。
    - 在长时间连续通电的情况下,可考虑使用磁保持式继电器以减少热效应。

    兼容性和支持


    - 兼容性:该系列产品具有广泛的电压选择,可兼容大多数标准控制系统。
    - 支持:制造商提供详尽的技术文档和在线支持服务,以帮助用户进行选型和安装。

    常见问题与解决方案


    - Q1: 使用过程中接触电阻增大怎么办?
    - A1: 检查接触点是否有污垢或氧化层,必要时请清洁并重新涂抹导电油脂。
    - Q2: 继电器在低温环境下无法正常工作怎么办?
    - A2: 确保环境温度不低于0°C以避免结冰影响。如果需要在低温环境中使用,请选用专为此设计的型号。

    总结和推荐


    Panasonic HY系列继电器凭借其高灵敏度、长寿命及广泛的应用范围,在市场上具有很高的竞争力。其优良的设计使其成为电信设备、安全系统以及各类消费电子产品中理想的开关解决方案。对于追求高性能和可靠性的应用场合,我们强烈推荐使用该系列继电器。

HY1-9V参数

参数
绝缘 -
插入损耗 -
最大开关电流 1A
直流线圈电压 9V
触头外形 SPDT(1 Form C)
交流开关电压 60V@DC
交流线圈电压 -
线圈电阻 540Ω
负载电流额定值 -
释放时间 4ms
直流开关电压 60V(Max)
线圈电流 16.7mA
运行时间 5ms
长*宽*高 12mm(长度)*7.4mm(高度)
通用封装 DIP
安装方式 通孔安装
应用等级 工业级
零件状态 在售
包装方式 管装

HY1-9V厂商介绍

Panasonic(松下)是一家日本的跨国企业,成立于1918年,由松下幸之助创立。公司总部位于大阪府门真市,是全球领先的电子产品制造商之一,涉足家电、数码视听电子、办公产品、**等诸多领域。

Panasonic的主营产品分类包括:

1. 家电产品:如冰箱、洗衣机、空调、电视等。
2. 数码视听产品:如数码相机、摄像机、耳机等。
3. 办公产品:如打印机、投影仪等。
4. **产品:如**电子设备、**通信设备等。

Panasonic的产品广泛应用于家庭、办公室、公共设施等多个领域。

Panasonic的优势在于:

1. 技术创新:Panasonic在电子技术领域拥有强大的研发实力,不断推出创新产品。
2. 品质保证:Panasonic的产品以高品质著称,深受消费者信赖。
3. 品牌影响力:作为全球知名品牌,Panasonic在全球市场具有较高的知名度和影响力。
4. 服务网络:Panasonic在全球设有广泛的销售和服务网络,为消费者提供便捷的售后服务。

HY1-9V数据手册

厂牌 PDF简要描述 下载
PANASONIC 信号继电器 PANASONIC HY1-9V HY1-9V数据手册

HY1-9V封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 4.0561 ¥ 34.274
10+ $ 3.9503 ¥ 33.3802
库存: 11
起订量: 2 增量: 0
交货地:
最小起订量为:1
合计: ¥ 34.27
