AEV14024

产品分类: 信号继电器
厂牌: PANASONIC
产品描述: Panasonic 汽车继电器, 24V 直流, 单刀单掷
供应商型号: 3288441
供应商: 海外现货
标准整包数: 1

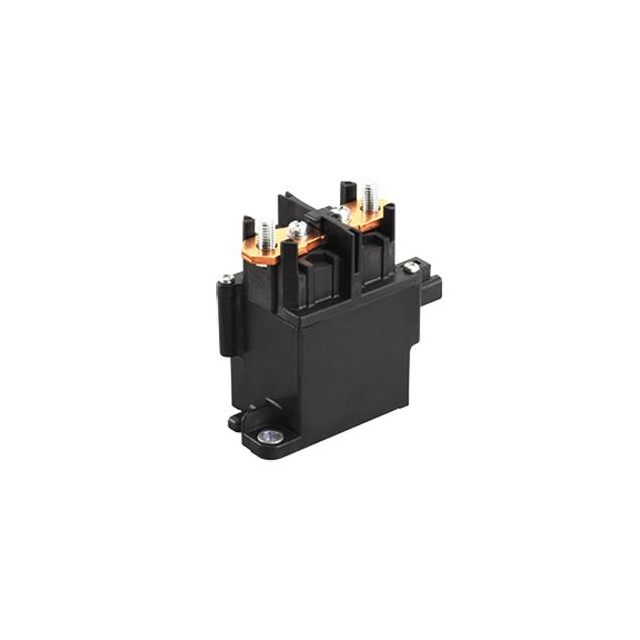

PANASONIC 信号继电器 AEV14024

AEV14024概述

    Panasonic ASCTB384E EV Relay 系列技术手册解析

    产品简介


    Panasonic 的 ASCTB384E 系列是一款专为电动汽车和其他高电压直流应用设计的继电器产品。该系列提供了多种型号以满足不同的需求,涵盖从 10A 到 300A 的电流范围。主要功能包括提供安全、可靠、紧凑的接触结构,适用于诸如混合动力车辆、电池充电系统及重型设备等多种应用领域。

    技术参数


    ASCTB384E 系列的关键技术参数如下:
    - 电流范围: 10A ~ 300A
    - 电压范围: 12V DC, 24V DC
    - 接触材料: 钼铜合金、铜合金、钨铜合金等
    - 绝缘电阻: ≥100MΩ(500V DC)
    - 耐压强度: 2,500Vrms(持续1分钟)
    - 接触电压降: 0.1V(10A,12V DC)至 0.03V(300A,20V DC)
    - 连续工作电流: 100A(AEVH900122)
    - 最小切换负载: 1A 12V DC(10A 型号)
    - 操作时间: 吸合时间≤50ms,释放时间≤30ms
    - 使用寿命: 机械寿命≥10^5 次,电气寿命≥30,000 次(10A,450V DC)

    产品特点和优势


    1. 紧凑、轻量且安全: ASCTB384E 系列采用胶囊接触机制,内置氢气密封,确保在高温高电压下的稳定运行。
    2. 高接触可靠性: 高容量切换单元设计,确保极低的接触氧化率。
    3. 丰富的型号选择: 提供标准型、高短路容量型、静音型等多种类型,可适应不同应用场景的需求。
    4. 卓越的安全性: 通过独特的封装设计防止电弧泄漏,增强产品安全性。

    应用案例和使用建议


    ASCTB384E 主要应用于电动汽车(HEV, PHEV, BEV, FCV)、电池充放电系统及混合动力施工设备等领域。具体应用时,建议结合实际应用场景进行详细选型。例如,在高电压环境中使用时,推荐选用高短路容量型继电器以确保更高的安全性和稳定性。

    兼容性和支持


    Panasonic 为该系列产品提供全面的技术支持,包括详细的使用指南和在线咨询服务。此外,特定型号如 AEVH900122(含连接器)等需要特别注意包装标识,以确保正确的安装和使用。

    常见问题与解决方案


    - 问题: 继电器在使用过程中温度升高。
    - 解决方案: 请确保继电器安装在良好的散热环境中,并参考手册中的推荐使用条件。
    - 问题: 接触电阻过高。
    - 解决方案: 检查连接点是否清洁并重新装配。

    总结和推荐


    ASCTB384E 系列凭借其优异的性能和广泛的应用范围,是各类高电压直流系统的理想选择。无论是需要高可靠性还是特殊环境适应性的应用场合,Panasonic 的这一系列继电器均能提供可靠的支持。强烈推荐给需要高效、安全电力控制的工业及汽车领域客户。

AEV14024参数

参数
绝缘 -
插入损耗 -
直流线圈电压 24V
运行时间 50ms
直流开关电压 450V(Nom)
交流开关电压 450V@DC
交流线圈电压 -
负载电流额定值 -
释放时间 30ms
最大开关电流 120A
线圈电流 176mA
线圈电阻 136.4Ω
触头外形 -
长*宽*高 82.75mm*80mm*80mm
安装方式 底座安装,螺纹安装
零件状态 在售
包装方式 盒装

AEV14024厂商介绍

Panasonic(松下)是一家日本的跨国企业,成立于1918年,由松下幸之助创立。公司总部位于大阪府门真市,是全球领先的电子产品制造商之一,涉足家电、数码视听电子、办公产品、**等诸多领域。

Panasonic的主营产品分类包括:

1. 家电产品:如冰箱、洗衣机、空调、电视等。
2. 数码视听产品:如数码相机、摄像机、耳机等。
3. 办公产品:如打印机、投影仪等。
4. **产品:如**电子设备、**通信设备等。

Panasonic的产品广泛应用于家庭、办公室、公共设施等多个领域。

Panasonic的优势在于:

1. 技术创新:Panasonic在电子技术领域拥有强大的研发实力,不断推出创新产品。
2. 品质保证:Panasonic的产品以高品质著称,深受消费者信赖。
3. 品牌影响力:作为全球知名品牌,Panasonic在全球市场具有较高的知名度和影响力。
4. 服务网络:Panasonic在全球设有广泛的销售和服务网络,为消费者提供便捷的售后服务。

AEV14024数据手册

厂牌 PDF简要描述 下载
PANASONIC 信号继电器 PANASONIC AEV14024 AEV14024数据手册
