ETQP6M150KLC

产品分类: 贴片电感
厂牌: PANASONIC
产品描述: 100KHz 11.2A 7.9A 14μH 30.8mΩ ±20% 贴片安装 10.9mm*10mm*6mm
供应商型号: 3890124
供应商: 海外现货
标准整包数: 1

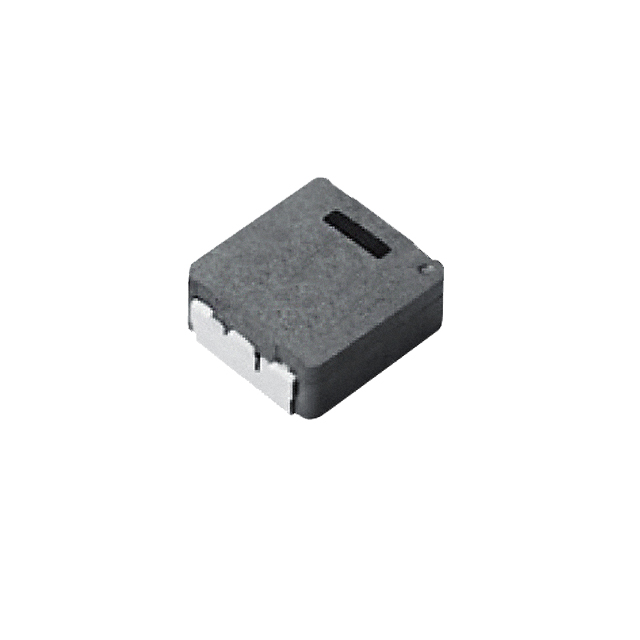

PANASONIC 贴片电感 ETQP6M150KLC

ETQP6M150KLC概述

    高效汽车级功率电感器:PCC-M系列

    产品简介


    PCC-M系列功率电感器是专为汽车和工业应用设计的高可靠性和高效能产品。该系列产品提供多种尺寸和电感值,以满足不同的电路需求。主要功能包括提供稳定的电流,减少电磁干扰,并且具有出色的热稳定性和噪音抑制能力。这些电感器广泛应用于Boost-Converter、Buck-Converter、噪声滤波等领域,确保了在各种驱动电路中的高效运作。

    技术参数


    - 尺寸:
    - 5mm × 5mm
    - 6mm × 6mm
    - 7mm × 7mm
    - 8mm × 8mm
    - 10mm × 10mm
    - 电感值:
    - 2.2 µH
    - 3.3 µH
    - 4.7 µH
    - 6.8 µH
    - 10 µH
    - 22 µH
    - 33 µH
    - 47 µH
    - 100 µH
    - 150 µH
    - 直流电阻(DCR):
    - ±20%
    - ±10%
    - 额定电流:
    - 20A 至 350A
    - 温度范围:
    - 工作温度范围:-40°C 至 +150°C
    - 存储条件:未安装时:-5°C 至 +35°C,湿度最大85%RH
    - 饱和电流:
    - 最大温度上升40K时导致的饱和电流(根据不同型号不同)
    - 散热性能:
    - 热辐射常数:根据不同尺寸的外壳大小不同,大致范围为23 K/W至52 K/W

    产品特点和优势


    1. 高温耐受性:能够在最高150°C的工作温度下运行,包括自加热效应。
    2. 高可靠性:通过新型整体结构设计提高振动抵抗力,在汽车及其他严苛应用环境中表现出色。
    3. 高偏置电流:使用铁合金磁性材料确保优异的电感稳定性。
    4. 温度稳定性:宽广温度范围内保持优良的电感稳定性。
    5. 低噪音:采用新型金属复合芯技术,降低嗡嗡声。
    6. 高效率:低绕组电阻和芯材的低涡流损耗提高了效率。
    7. 屏蔽构造:防止磁场泄漏,提高设备性能。
    8. AEC-Q200汽车认证:符合汽车电子行业标准。
    9. RoHS合规:环保无铅制造。
    10. 噪声过滤器:适用于要求高温运行和峰值电流处理能力的各种驱动电路。
    11. 应用广泛:广泛用于Boost-Converter、Buck-Converter等电路。

    应用案例和使用建议


    应用案例:
    - 车载电源管理系统:作为关键组件,帮助提升电池管理系统的效率和可靠性。
    - 工业控制设备:用于需要高稳定性的工业自动化设备中。
    - 通信设备:提升通讯系统的信号稳定性和效率。
    使用建议:
    - 在极端环境下,确保电路设计充分考虑热辐射条件。
    - 根据应用的具体需求选择合适的电感值和尺寸。
    - 建议对极端情况下进行温升测试,确保设备在所有工作条件下都能正常运行。

    兼容性和支持


    - 兼容性:该产品可以与其他标准电源模块和控制器相兼容,具体兼容性请咨询厂商。
    - 支持服务:Panasonic提供全方位的技术支持和售后服务,包括产品规格更新、应用技术支持等。如需了解更多,请联系Panasonic代表。

    常见问题与解决方案


    1. 问:如何判断设备是否达到最大允许温度?
    - 答:使用温控设备监控设备运行温度,确保不超过150°C的上限。必要时,咨询厂商获取更多指导。
    2. 问:如何确保设备长期运行的可靠性?
    - 答:严格遵循设计指南,定期进行温升测试和老化测试,确保长期可靠性。
    3. 问:在何种条件下可能会影响产品的性能?
    - 答:在高湿度和极端温度波动下可能会影响性能。建议定期检查并调整应用环境。

    总结和推荐


    PCC-M系列功率电感器凭借其卓越的高温耐受性、高可靠性和广泛的应用范围,在汽车和工业应用领域展现出显著的优势。无论是针对高要求的车载电源管理系统还是其他苛刻环境下的工业应用,这款产品都是理想的选择。总体而言,强烈推荐使用PCC-M系列电感器以获得最佳性能和长寿命。

ETQP6M150KLC参数

参数
直流电阻(DCR) 30.8mΩ
额定电流 7.9A
Q值 -
测试频率 100KHz
电感值 14μH
饱和电流(LSAT) 11.2A
自谐振频率(SRF) -
容差 ±20%
长*宽*高 10.9mm*10mm*6mm
安装方式 贴片安装
应用等级 汽车级
包装方式 卷带包装

ETQP6M150KLC厂商介绍

Panasonic(松下)是一家日本的跨国企业,成立于1918年,由松下幸之助创立。公司总部位于大阪府门真市,是全球领先的电子产品制造商之一,涉足家电、数码视听电子、办公产品、**等诸多领域。

Panasonic的主营产品分类包括:

1. 家电产品:如冰箱、洗衣机、空调、电视等。
2. 数码视听产品:如数码相机、摄像机、耳机等。
3. 办公产品:如打印机、投影仪等。
4. **产品:如**电子设备、**通信设备等。

Panasonic的产品广泛应用于家庭、办公室、公共设施等多个领域。

Panasonic的优势在于:

1. 技术创新:Panasonic在电子技术领域拥有强大的研发实力,不断推出创新产品。
2. 品质保证:Panasonic的产品以高品质著称,深受消费者信赖。
3. 品牌影响力:作为全球知名品牌,Panasonic在全球市场具有较高的知名度和影响力。
4. 服务网络:Panasonic在全球设有广泛的销售和服务网络,为消费者提供便捷的售后服务。

ETQP6M150KLC数据手册

厂牌 PDF简要描述 下载
PANASONIC 贴片电感 PANASONIC ETQP6M150KLC ETQP6M150KLC数据手册

ETQP6M150KLC封装设计

查看详情并下载
Symbol
Footprint
3D Model
