ELLVEG2R2N

产品分类: 贴片电感
厂牌: PANASONIC
产品描述: 100KHz 1.1A 1.25A 2.2μH 110mΩ ±30% 1212 标准安装,贴片安装 3mm*3mm*1mm
供应商型号:
供应商:
标准整包数: 0

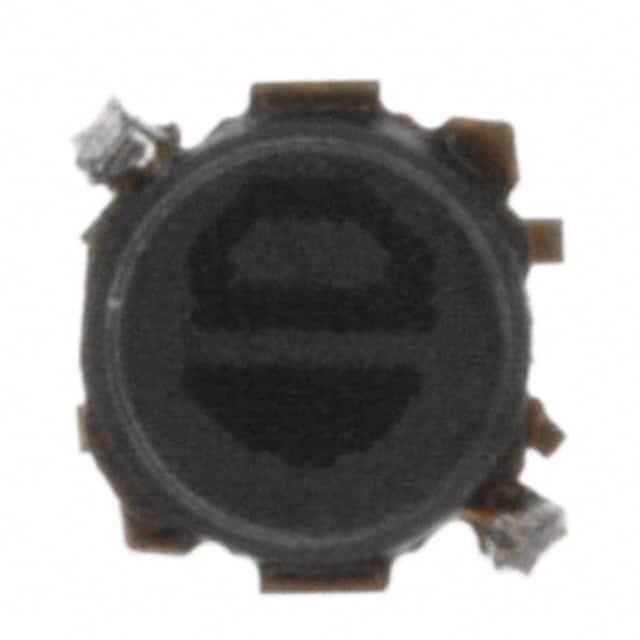

PANASONIC 贴片电感 ELLVEG2R2N

ELLVEG2R2N概述

    # 高性能磁屏蔽功率电感

    产品简介


    功率电感是一种常见的电子元件,广泛应用于各种电路设计中。本手册介绍的是一款磁屏蔽型功率电感——ELL系列,该系列产品具有卓越的电磁兼容性、低直流电阻和大电流承载能力等特点。ELL系列功率电感特别适用于DSC(数字信号处理器)、平板终端、便携式游戏设备和手机中的DC/DC转换电路等领域。

    技术参数


    - 结构: 磁屏蔽型线绕式
    - 外形尺寸: ELL、ELLC
    - 高度: ≤1.5mm(ELL系列)
    - 尺寸精度: ±0.2mm(部分型号)
    - 电感范围: 0.68µH ~ 47.0µH
    - 电感精度: ±20%~±30%
    - 直流电阻(RDC): 50mΩ ~ 2100mΩ
    - 饱和电流(ISat): 180mA ~ 2950mA
    - 温度上升电流(IRise): 430mA ~ 2800mA

    产品特点和优势


    ELL系列功率电感具备以下几个显著特点和优势:
    - 磁屏蔽结构:能够有效减少外部磁场干扰,确保良好的电磁兼容性。
    - 低直流电阻:在保证大电流承载能力的同时,保持较低的能耗。
    - 高耐冲击性:产品设计符合严格的机械强度要求,能够在恶劣环境中稳定工作。
    - RoHS合规性:符合欧盟RoHS标准,适合在环保要求较高的场合下使用。

    应用案例和使用建议


    应用案例
    ELL系列功率电感常用于以下应用场景:
    - DSC(数字信号处理器):提供稳定的电源管理,确保高性能运算需求。
    - 便携式游戏设备:通过高效的能量转换和传输,延长设备续航时间。
    - DC/DC转换电路:如手机内部的电源模块,实现高效、可靠的电压转换。
    使用建议
    1. 安装方向:确保外部力小于5.0[N],避免过度应力导致损坏。
    2. 环境条件:避免暴露于极端温度、湿度及有害气体环境中。
    3. 焊接条件:严格控制焊接温度不超过360°C,并仅允许一次复焊操作。

    兼容性和支持


    ELL系列功率电感具有广泛的兼容性,可以轻松与其他电子元器件集成。制造商提供了详尽的技术文档和支持服务,帮助用户正确选择和使用这些元件。对于特殊的应用需求,可联系厂家获取定制化解决方案。

    常见问题与解决方案


    | 问题描述 | 解决方案 |

    | 产品在高温环境下工作不稳定 | 降低电流负载或采用散热措施 |
    | 外部磁场干扰影响电感值稳定性 | 使用磁屏蔽结构,加强电磁隔离 |
    | 安装时外部应力过大导致损坏 | 按照说明书要求控制安装力度 |

    总结和推荐


    ELL系列磁屏蔽功率电感凭借其卓越的性能和广泛的应用范围,在众多电子设备中发挥着关键作用。如果您正在寻找一款既能保证可靠供电又能满足紧凑空间设计需求的功率电感,ELL系列将是您的理想选择。此外,其制造商提供的全面支持服务进一步增强了该产品的市场竞争力。因此,强烈推荐在需要高性能、高可靠性功率电感的应用中考虑使用ELL系列产品。

ELLVEG2R2N参数

参数
自谐振频率(SRF) -
容差 ±30%
直流电阻(DCR) 110mΩ
额定电流 1.25A
Q值 -
测试频率 100KHz
电感值 2.2μH
饱和电流(LSAT) 1.1A
长*宽*高 3mm*3mm*1mm
通用封装 1212
安装方式 标准安装,贴片安装
零件状态 停产
包装方式 卷带包装

ELLVEG2R2N厂商介绍

Panasonic(松下)是一家日本的跨国企业,成立于1918年,由松下幸之助创立。公司总部位于大阪府门真市,是全球领先的电子产品制造商之一,涉足家电、数码视听电子、办公产品、**等诸多领域。

Panasonic的主营产品分类包括:

1. 家电产品:如冰箱、洗衣机、空调、电视等。
2. 数码视听产品:如数码相机、摄像机、耳机等。
3. 办公产品:如打印机、投影仪等。
4. **产品:如**电子设备、**通信设备等。

Panasonic的产品广泛应用于家庭、办公室、公共设施等多个领域。

Panasonic的优势在于:

1. 技术创新:Panasonic在电子技术领域拥有强大的研发实力,不断推出创新产品。
2. 品质保证:Panasonic的产品以高品质著称,深受消费者信赖。
3. 品牌影响力:作为全球知名品牌,Panasonic在全球市场具有较高的知名度和影响力。
4. 服务网络:Panasonic在全球设有广泛的销售和服务网络,为消费者提供便捷的售后服务。

ELLVEG2R2N数据手册

厂牌 PDF简要描述 下载
PANASONIC 贴片电感 PANASONIC ELLVEG2R2N ELLVEG2R2N数据手册
