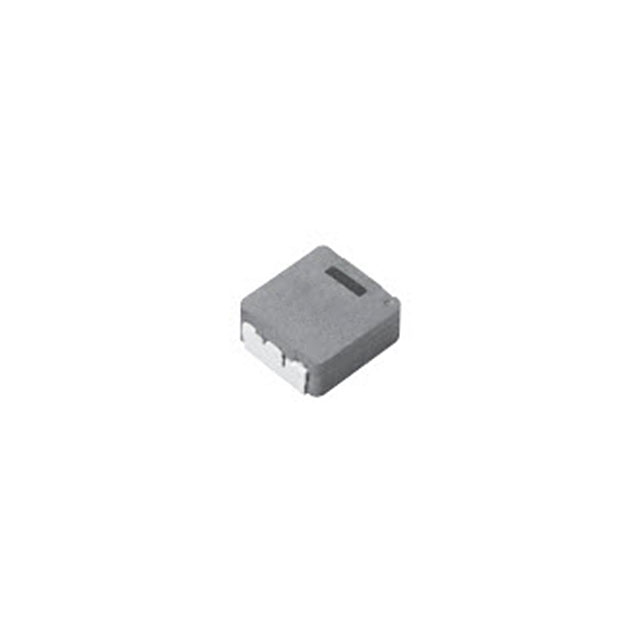

ETQP4M3R3YFN

产品分类: 贴片电感
厂牌: PANASONIC
产品描述: 100KHz 13.3A 8.2A 3.3μH 17.71mΩ ±20% SMD 贴片安装 6.5mm*6mm*4.5mm
供应商型号: SCE-ETQP4M3R3YFN
供应商: 海外现货
标准整包数: 5

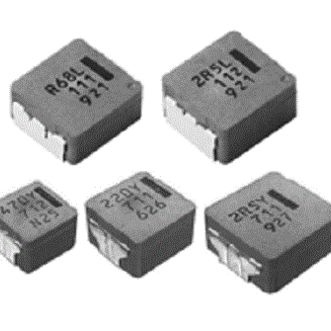

PANASONIC 贴片电感 ETQP4M3R3YFN

ETQP4M3R3YFN概述

    Power Inductors PCC-M Series 技术手册

    产品简介


    产品类型: 功率电感
    主要功能: 高效电能传输,抑制电磁干扰
    应用领域: 汽车电子系统、工业自动化、电源管理等领域

    技术参数


    | 规格参数 | 值 |

    | 产品系列 | PCC-M0530M~PCC-M1050ML |
    | 尺寸(高度×宽度) | 5 mm ~ 10 mm |
    | 电感值范围 | 0.68 µH ~ 100 µH |
    | 额定电流范围 | 3.1 A ~ 333 A |
    | 最大工作温度 | 150 °C |
    | 温度稳定性 | 40 K |
    | 温度范围 | -40 °C ~ +150 °C |
    | 兼容电路板类型 | 四层/多层 PCB |

    产品特点和优势


    - 高耐热性: 能在150 °C环境下稳定运行,包括自加热效应。
    - 高可靠性: 采用新型集成结构设计,提供高抗振动能力,适合汽车等恶劣条件下的使用。
    - 优秀的温度稳定性: 在宽广的温度范围内保持良好的电感稳定。
    - 低噪音: 采用新金属复合材料芯技术,减少噪音。
    - 高效: 低直流电阻和低涡流损耗。
    - 屏蔽设计: 提供更好的EMI抑制效果。
    - 符合AEC-Q200标准: 适用于汽车级应用。
    - RoHS合规: 环保设计。

    应用案例和使用建议


    - 应用案例: PCC-M系列电感常用于电动汽车的车载充电系统、LED驱动电源和DC/DC转换器中。
    - 使用建议:
    - 在设计时确保电感处于适宜的工作温度范围内,避免过载使用。
    - 选用合适的电路板类型以最大化散热效率,尤其是高温环境下使用。

    兼容性和支持


    - 兼容性: 与标准四层/多层PCB板兼容,具体取决于电感型号。
    - 支持: 若需更高温环境的应用,可联系当地Panasonic代表寻求帮助。

    常见问题与解决方案


    | 常见问题 | 解决方案 |

    | 电感值随温度变化明显 | 使用耐高温材料,并优化电路设计。 |
    | 工作温度超出规定范围 | 请检查散热措施,必要时联系技术支持。|

    总结和推荐


    PCC-M系列功率电感凭借其出色的耐热性、高可靠性和高效性,在汽车和工业应用中表现出色。其高耐热性和温度稳定性使其成为需要处理峰值电流的高可靠性应用的理想选择。对于需要在极端环境下工作的电路,PCC-M系列是值得推荐的产品。
    请注意,设计和规格可能随时变更,请在购买和使用前咨询工厂获取最新技术规格。如遇任何安全问题,请立即联系厂商。

ETQP4M3R3YFN参数

参数
直流电阻(DCR) 17.71mΩ
额定电流 8.2A
Q值 -
测试频率 100KHz
电感值 3.3μH
饱和电流(LSAT) 13.3A
自谐振频率(SRF) -
容差 ±20%
长*宽*高 6.5mm*6mm*4.5mm
通用封装 SMD
安装方式 贴片安装
应用等级 汽车级
零件状态 在售
包装方式 卷带包装

ETQP4M3R3YFN厂商介绍

Panasonic(松下)是一家日本的跨国企业,成立于1918年,由松下幸之助创立。公司总部位于大阪府门真市,是全球领先的电子产品制造商之一,涉足家电、数码视听电子、办公产品、**等诸多领域。

Panasonic的主营产品分类包括:

1. 家电产品:如冰箱、洗衣机、空调、电视等。
2. 数码视听产品:如数码相机、摄像机、耳机等。
3. 办公产品:如打印机、投影仪等。
4. **产品:如**电子设备、**通信设备等。

Panasonic的产品广泛应用于家庭、办公室、公共设施等多个领域。

Panasonic的优势在于:

1. 技术创新:Panasonic在电子技术领域拥有强大的研发实力,不断推出创新产品。
2. 品质保证:Panasonic的产品以高品质著称,深受消费者信赖。
3. 品牌影响力:作为全球知名品牌,Panasonic在全球市场具有较高的知名度和影响力。
4. 服务网络:Panasonic在全球设有广泛的销售和服务网络,为消费者提供便捷的售后服务。

ETQP4M3R3YFN数据手册

厂牌 PDF简要描述 下载
PANASONIC 贴片电感 PANASONIC ETQP4M3R3YFN ETQP4M3R3YFN数据手册

ETQP4M3R3YFN封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
5+ ¥ 7.4396
50+ ¥ 5.9012
100+ ¥ 5.1297
200+ ¥ 4.9391
库存: 900
起订量: 55 增量: 5
交货地:
最小起订量为:50
合计: ¥ 295.06
直接购买
加入购物车
