首页  >  产品百科  >  ELJNA1R0JF

ELJNA1R0JF

产品分类: 贴片电感
厂牌: PANASONIC
产品描述: 1MHz 120MHz 125mA 125mA 13@7.96MHz 1μH 2.1Ω ±5% 1210 贴片安装 3.2mm*2.5mm*2.4mm
供应商型号:
供应商:
标准整包数: 0

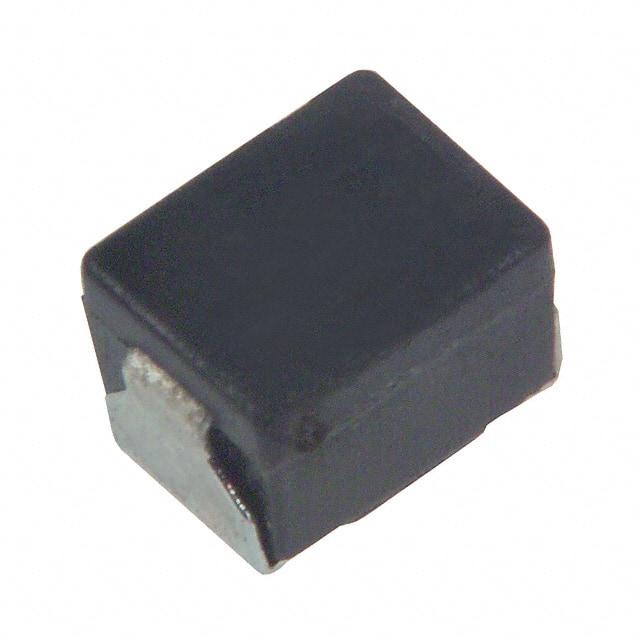

PANASONIC 贴片电感 ELJNA1R0JF

ELJNA1R0JF概述

    固定电感器(片式电感器)技术手册

    产品简介


    本手册介绍了固定电感器(芯片电感器)系列产品,这些电感器主要用作高频应用场合,如手机和其他无线通信设备中的射频电路。该系列电感器具有非磁芯材料,适合表面贴装,并且拥有宽广的尺寸范围,从1005(0402)到3225(1210)不等。所有产品均符合RoHS标准,支持回流焊或波峰焊工艺。

    技术参数


    - 型号: RF, RE, ND, NC, NA
    - 尺寸: 1005 (0402), 1608 (0603), 2012 (0805), 2520 (1008), 3225 (1210)
    - 电感值: 1.0 nH 至 1000 nH
    - 容差: ±0.2 nH, ±0.3 nH, ±2%, ±5%, ±10%, ±20%
    - 自谐振频率 (SRF): 最低为8 MHz
    - 直流电阻 (RDC): 最高为5.5 Ω
    - 直流电流 (DC Current): 最大值为540 mA
    - 测试频率: 最低为100 MHz

    产品特点和优势


    - 高频能力: 非磁芯设计使得这些电感器能够在高频环境中表现出色。
    - 可焊性: 支持回流焊或波峰焊工艺,易于安装。
    - 广泛的产品线: 从小型到大型多种尺寸,适用于不同的应用需求。
    - 环保合规: 符合RoHS标准,对环境友好。
    - 稳定性: 在宽广的工作温度范围内表现出良好的稳定性和可靠性。

    应用案例和使用建议


    这些电感器常用于手机和无线通信设备的射频电路中。在设计过程中,需注意电感器的放置位置和周围的干扰源,以确保最佳性能。另外,在长时间存储后,请务必检查焊点的可焊性,以确保其正常使用。

    兼容性和支持


    - 兼容性: 适用于各种焊接工艺,如回流焊和波峰焊。
    - 支持和维护: 厂商提供技术支持,并建议定期检查产品的焊点状况。

    常见问题与解决方案


    1. 问题: 存储时间过长导致可焊性降低。
    - 解决方法: 请在收到产品后的六个月内使用,并在长时间存储后检查焊点的可焊性。
    2. 问题: 焊接温度控制不当。
    - 解决方法: 严格按照制造商提供的焊接温度曲线进行操作。

    总结和推荐


    固定电感器(芯片电感器)系列以其高性能和广泛的应用范围,在高频电路设计中扮演着重要角色。其卓越的电性能和广泛的适用性使其成为市场上非常受欢迎的选择。强烈推荐在需要高频性能和表面贴装应用的项目中使用这些电感器。

ELJNA1R0JF参数

参数
自谐振频率(SRF) 120MHz
容差 ±5%
直流电阻(DCR) 2.1Ω
额定电流 125mA
Q值 13@7.96MHz
测试频率 1MHz
电感值 1μH
饱和电流(LSAT) 125mA
长*宽*高 3.2mm*2.5mm*2.4mm
通用封装 1210
安装方式 贴片安装
零件状态 停产
包装方式 卷带包装

ELJNA1R0JF厂商介绍

Panasonic(松下)是一家日本的跨国企业,成立于1918年,由松下幸之助创立。公司总部位于大阪府门真市,是全球领先的电子产品制造商之一,涉足家电、数码视听电子、办公产品、**等诸多领域。

Panasonic的主营产品分类包括:

1. 家电产品:如冰箱、洗衣机、空调、电视等。
2. 数码视听产品:如数码相机、摄像机、耳机等。
3. 办公产品:如打印机、投影仪等。
4. **产品:如**电子设备、**通信设备等。

Panasonic的产品广泛应用于家庭、办公室、公共设施等多个领域。

Panasonic的优势在于:

1. 技术创新:Panasonic在电子技术领域拥有强大的研发实力,不断推出创新产品。
2. 品质保证:Panasonic的产品以高品质著称,深受消费者信赖。
3. 品牌影响力:作为全球知名品牌,Panasonic在全球市场具有较高的知名度和影响力。
4. 服务网络:Panasonic在全球设有广泛的销售和服务网络,为消费者提供便捷的售后服务。

ELJNA1R0JF数据手册

厂牌 PDF简要描述 下载
PANASONIC 贴片电感 PANASONIC ELJNA1R0JF ELJNA1R0JF数据手册

ELJNA1R0JF封装设计

查看详情并下载
Symbol
Footprint
3D Model
