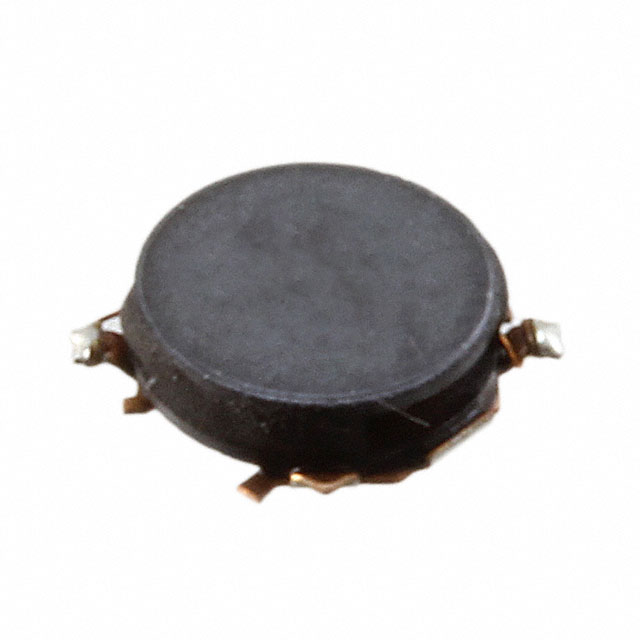

ELL-SFG560MA

产品分类: 贴片电感
厂牌: PANASONIC
产品描述: 100KHz 290mA 330mA 56μH 1.3Ω ±20% 标准安装,贴片安装 4mm*4mm*1.2mm
供应商型号: PCD2415DKR-ND
供应商: Digi-Key
标准整包数: 1
PANASONIC 贴片电感 ELL-SFG560MA

ELL-SFG560MA概述

    电子元器件技术手册:电感线圈

    产品简介


    电感线圈是一种磁屏蔽型的线圈,主要用于直流到直流转换器电路中,应用于计算机外设和移动电话等。此外,它还适用于斩波电路中的解耦扼流圈。这些电感线圈具有磁屏蔽结构,低直流电阻和大电流能力,并且符合RoHS标准。

    技术参数


    - 型号:ELL Choke Coil G系列
    - 高度:最大1.2mm
    - 电感量范围:15 μH至150 μH
    - 公差:
    - 15 μH:±20%
    - 2.2 μH:±30%
    - 引脚间距:4.0±0.2mm
    - 厚度:0.3mm
    - 直径:1.0mm
    - 日期代码:具体视生产批次而定
    - 功率电感:线绕式
    - 型号:ELLSFG-A
    - 标准包装数量:每卷2000个

    产品特点和优势


    - 磁屏蔽结构:有效减少电磁干扰。
    - 低直流电阻和大电流能力:提高效率,减少能耗。
    - 抗震设计:增强耐用性,适应各种使用环境。
    - RoHS合规:环保,满足国际标准要求。

    应用案例和使用建议


    - 推荐应用:适合用于直流到直流转换器电路中的计算机外设和移动电话。也可用于斩波电路中的解耦扼流圈。
    - 使用建议:在安装时确保电感线圈周围没有金属物体,以避免电磁干扰。根据负载需求选择合适的电感值和额定电流。

    兼容性和支持


    - 兼容性:与其他标准电子元件兼容,广泛应用于各种电路板设计中。
    - 支持:厂商提供标准的技术支持和售后服务,包括样品请求和技术咨询。

    常见问题与解决方案


    - 问题1:电感线圈出现异常发热现象。
    - 解决方案:检查电路连接是否正确,确认负载是否超出额定电流。必要时更换额定电流更大的电感线圈。

    - 问题2:电感线圈磁屏蔽效果不佳。
    - 解决方案:检查是否有金属物靠近电感线圈。如果确实存在干扰,可以考虑增加隔离措施或选择其他型号的电感线圈。

    总结和推荐


    综上所述,该电感线圈具有磁屏蔽结构、低直流电阻和大电流能力等显著优势,适合在多种应用环境中使用。无论是计算机外设还是移动电话的直流到直流转换器电路中,都能发挥重要作用。因此,强烈推荐使用此款电感线圈。
    以上是对电感线圈的技术手册进行整理后的高质量文章,涵盖产品介绍、技术参数、产品特点和优势、应用案例及使用建议、兼容性和支持、常见问题与解决方案以及综合评价和推荐。希望这些内容能帮助您更好地了解和使用该产品。

ELL-SFG560MA参数

参数
容差 ±20%
直流电阻(DCR) 1.3Ω
额定电流 330mA
Q值 -
测试频率 100KHz
电感值 56μH
饱和电流(LSAT) 290mA
自谐振频率(SRF) -
长*宽*高 4mm*4mm*1.2mm
安装方式 标准安装,贴片安装
零件状态 停产
包装方式 卷带包装
